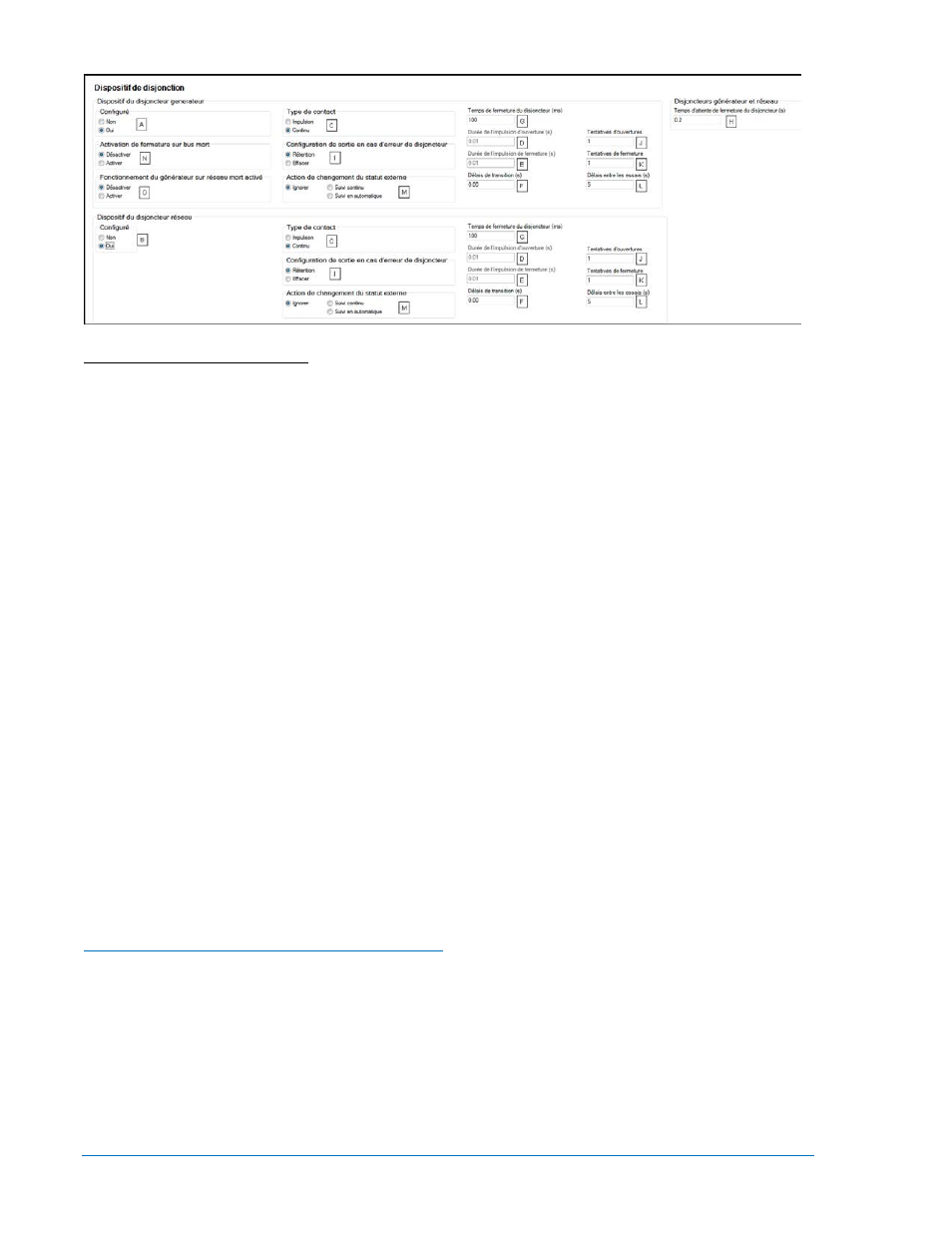

Figure 4-60. Dispositif de disjonction
A Dispositif du disjoncteur generateur: Non ou Oui.
B Dispositif du disjoncteur réseau: Non ou Oui.
C Type de contact: Continu ou Impulsion. Si l'option Continu est sélectionnée, les sorties sont activées
tant que la condition Ouverture ou Fermeture est effective. Si l'option Impulsion est sélectionnée, la durée
des impulsion est déterminée par les paramètres Durée d'impulsion d'ouverture et Durée d'impulsion de
fermeture.
D Durée de l’impulsion d’ouverture: Ajustable de 0.01 à 0.80 s par incrément de 0.01 s. Ce paramètre
s'applique uniquement lorsque la valeur sélectionnée pour le paramètre Type de contact est Impulsion.
Ce temps doit être supérieur ou égal à la valeur du paramètre Temps de fermeture du disjoncteur.
E Durée de l’impulsion de fermeture: Ajustable de 0.01 à 0.80 s par incrément de 0.01 s. Ce paramètre
s'applique uniquement lorsque la valeur sélectionnée pour le paramètre Type de contact est Impulsion.
Ce temps doit être supérieur ou égal à la valeur du paramètre Temps de fermeture du disjoncteur.
F Délais de transition: Ajustable de 0 à 1,000 s par incrément de 1 s.
G Temps de fermeture du disjoncteur: Ajustable de 0 à 800 ms par incrément 5 ms. Ce paramètre indique
la durée nécessaire au disjoncteur pour se fermer une fois qu'un contact de fermeture lui est appliqué. Ce
temps est utilisé pour la synchronisation anticipative pour émettre une impulsion de fermeture un certain
temps avant que l'angle de glissement de 0° soit atteint, de sorte que l'angle de glissement soit proche de
0° lorsque le disjoncteur se ferme effectivement.
H Temps d’attente de fermeture du disjoncteur: Adjustable de 0.1 à 600 s par incrément 0.1 s. Ceci
détermine le temps durant lequel le contrôleur DGC-2020 attend entre l'émission d'une impulsion de
fermeture à un disjoncteur et l'attente de l'indication de l'état de fermeture du disjoncteur. Si ce temps
expire avant que l'état du disjoncteur soit indiqué comme fermé, une pré-alarme d'erreur de fermeture de
disjoncteur se déclenche. L'arrêt de la pré-alarme s'effectue en passant en mode OFF ou en appuyant
sur le bouton Reset (réinitialisation) du panneau frontal du contrôleur DGC-2020.
I Configuration de sortie en cas d’erreur de disjoncteur: Rétention ou Effacer.
J Tentatives d’ouvertures: Ajustable de 1 à 20 par incrément 1.
K Tentatives de fermeture: Ajustable de 1 à 20 par incrément 1.
L Délais entre les essais: Ajustable de 0 à 1,200 s par incrément 1 s.
M Action de changement du statut externe: Ignorer, Suivi continu, Suivi en automatique
N Activation de fermeture sur bus mort: Désactiver ou Activer.
O Fonctionnement du générateur sur réseau mort activé: Désactiver ou Activer.
Schéma de ligne active du dispositif disjoncteur
Un schéma unifilaire de la configuration du dispositif disjoncteur peut être affiché sur le panneau frontal.
Ce schéma se modifie en temps réel pour refléter l'état actuel des disjoncteurs configurés. Pour en savoir
plus, consultez la Section 2 Interface homme-machine.
Erreur sur les lignes principales
Lorsque deux disjoncteurs sont configurés, c'est-à-dire activés, le contrôleur DGC-2020 peut être
configuré pour transférer automatiquement la charge de puissance en provenance des lignes principales
vers l'alternateur en cas de perte des lignes principales
A . Cette fonction permet aussi au contrôleur DGC-
2020 de retourner la charge sur les lignes principales lorsque la puissance est restaurée sur celles-ci. Les
