des deux façons suivantes : (1) lorsque le délai d'armement est configuré pour correspondre à la valeur
« zéro », le contrôle de seuil s'effectue en permanence, que le moteur fonctionne (tourne) ou non. (2)
lorsque le délai d'armement est configuré pour correspondre à une valeur n'étant pas équivalente à «
zéro », le contrôle de seuil commence au moment où le délai de retard à l'armement a expiré ; le compte
à rebours s'effectuant à partir du moment où le moteur a terminé son processus de démarrage.
Chaque entrée thermocouple peut être configurée de façon indépendante pour annoncer une alarme,
une pré-alarme ou uniquement un statut
D si le signal d'entrée thermocouple tombe en dessus du seuil
configuré E . Un paramètre de délai F d'activation configurable par l'utilisateur retarde le déclenchement de
l'alarme après que le seuil ait été dépassé.
Une entrée thermocouple à distance est désactivée lorsque la Configuration d'alarme est configurée pour
correspondre à la valeur « aucune ».
Les entrées thermocouples sont intégrées dans un schéma logique programmable BESTlogicPlus en les
sélectionnant à partir du groupe E/S (I/O) dans le logiciel BESTlogicPlus. Référez-vous à la Section 5,
Logique programmable BESTlogicPlus pour obtenir de plus amples informations à ce sujet.
Le statut d'entrée thermocouple à distance est disponible dans la Logique programmable du logiciel
BESTlogicPlus lorsque la valeur « statut uniquement » est sélectionnée.

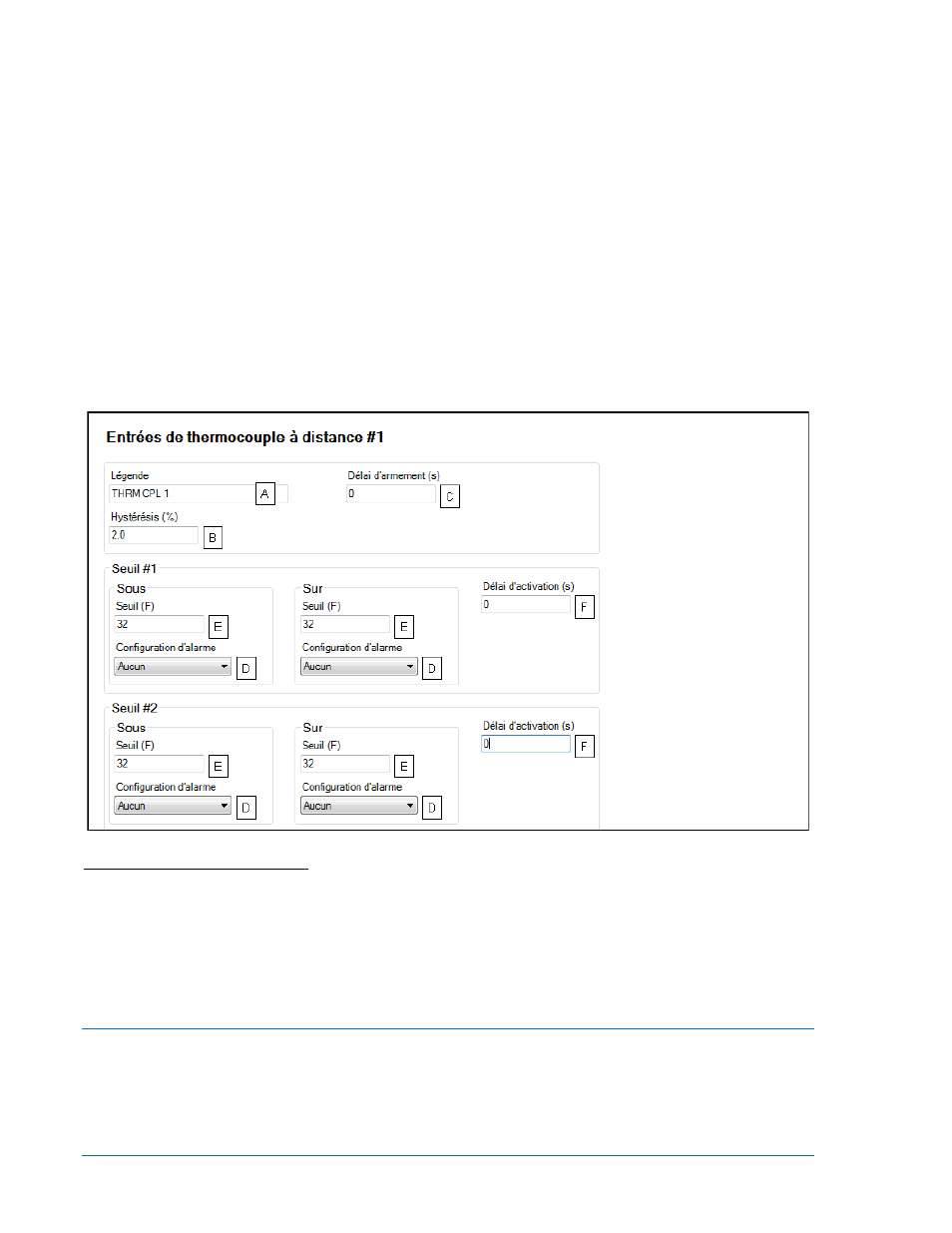

L’écran Entrées Thermocouple à distance #1 du logiciel BESTCOMSPlus est illustré par la Figure 4-40.
Figure 4-39. Entrées thermocouple à distance #1
A Légende : Supporte une chaîne alphanumérique ayant un maximum de 16 caractères.
B Hystérésis : Ajustable de 0 à 100% par incrément de 0.1%.
C Délai d’armement : Ajustable de 0 à 300 s par incrément de 1 s.
D Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
E Seuil : Ajustable de –32 à +2,507
°F par incrément de 1°F ou 0 à +1,375°C par incrément de 1°C.
F Délai d'activation : Ajustable de 0 à 300 s par incrément de 1 s.
Sorties programmables
Les sorties programmables du contrôleur DGC-2020 incluent quatre sorties contacts programmables par
l'utilisateur si le numéro de style est de type xxAxxxxxx. Si le numéro de style du contrôleur correspond
au type xxBxxxxxx, 12 contacts de sortie sont disponibles. En option, il est possible d'ajouter 24 contacts
de sortie supplémentaires avec le module d'extension CEM-2020 (Contact Expansion Module). Un
module d'extension CEM-2020H (Contact Expansion Module - High Current) en option offre 18 contacts
de sorties supplémentaires.
