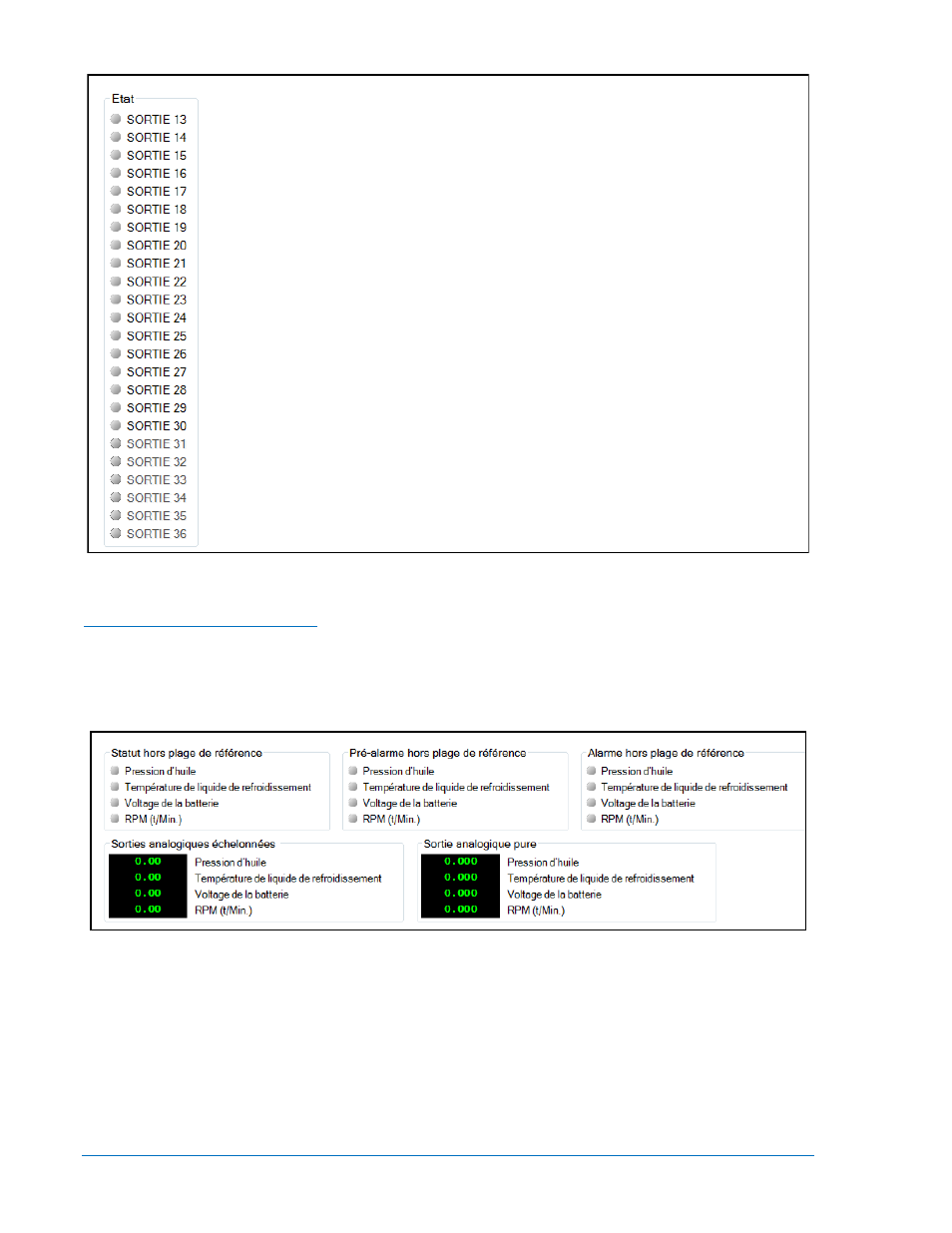

Figure 4-98. Mesures, Sorties, contacts de sorties à distance
Sorties analogiques à distance
Lorsqu’un module d'extension des contacts AEM-2020 (Analog Expansion Module) est connecté, le statut
des sorties analogiques, des valeurs de sortie analogiques échelonnées et des valeurs de sortie
analogiques brutes sont affichées sur cet écran. Ce statut est VRAI lorsque la LED de contrôle est rouge.
Référez-vous à ce sujet à la Figure 4-100.
Figure 4-99. Mesures, Sorties, Sorties analogiques
Protection configurable
Cet écran indique le statut de la protection configurable. Ce statut est VRAI lorsque la LED de contrôle
est verte. Référez-vous à ce sujet à la Figure 4-101.
