Si vous désirez disposer d'entrées de type augmentation/réduction pour contrôler la vitesse, vous devez
utiliser un potentiomètre motorisé comme dispositif externe. Notez que si l'ajustement de la vitesse est
activé au niveau du contrôleur DGC-2020 et que le disjoncteur de l'alternateur est fermé, le contrôleur
DGC-2020 gère le système en s'appuyant sur le point de référence d'ajustement de la vitesse, qu'un
dispositif de contrôle externe soit présent ou non. Lorsque le disjoncteur de l'alternateur est ouvert,
l'ajustement de la vitesse est désactivé et le dispositif externe prend le contrôle de la machine.
Il est possible d'adopter une configuration similaire pour l'entrée de pente d'un système AVR si un
dispositif externe est nécessaire pour le contrôle de la tension.

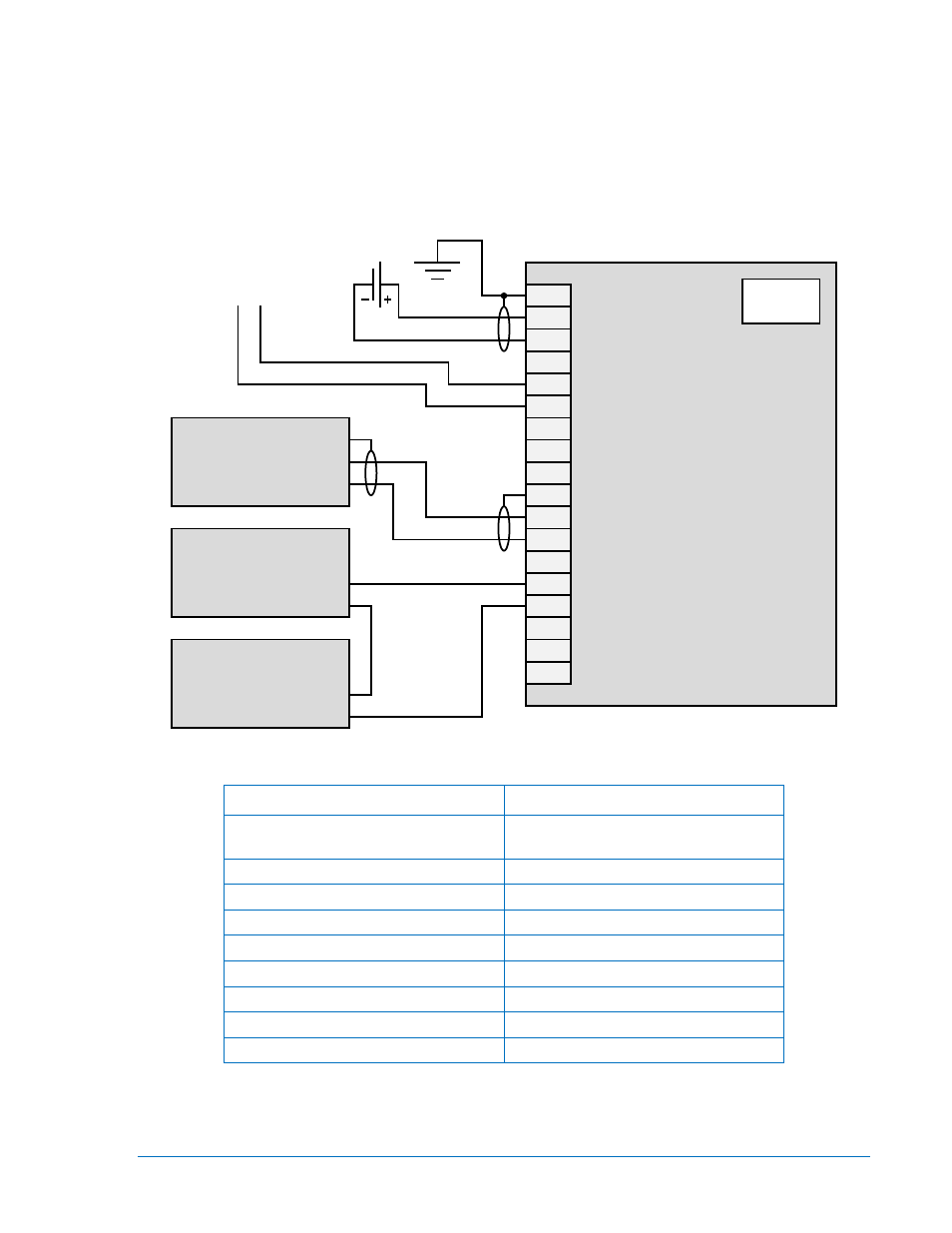

Figure 9-12. Dispositif de contrôle externe avec le système DGC-2020 — LSM-2020, Méthode 2
English French
To System Load Share Line Vers la Ligne de partage de charge
du système
Ethernet Ethernet
SHIELD SHIELD (BLINDÉ)
Governor Régulateur de vitesse
Voltage Regulator Régulateur de tension
Analog Analogique
Aux Aux
Input Entrée
Breaker A/B Contact Contact de disjoncteur A/B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-84
12 or
24 Vdc
To System Load
Share Line
External
Device Analog
Aux
Output
+
-
-
+
9400270990 Rev X DGC-2020, Module de partage de charge LSM-2020 9-17
