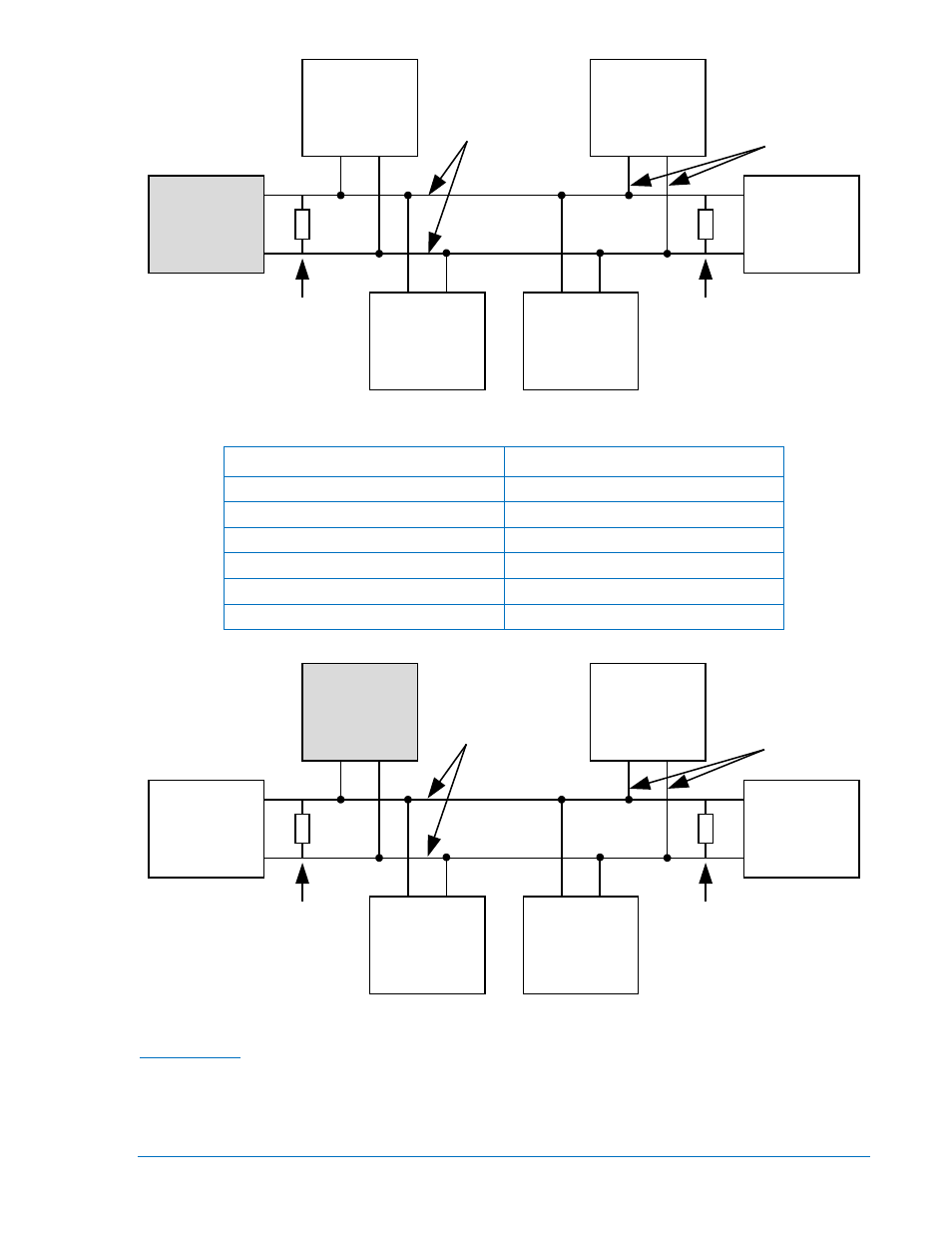

Figure 9-6. Interface CAN Bus avec module LSM-2020 offrant une extrémité de bus
English French
Optional Option
Bus Bus
Stub Raccord
Engine Moteur
120 Ohm Termination Terminaison 120 Ohm
Other Devices Autres dispositifs
Figure 9-7. Interface CAN Bus avec module DGC-2020 offrant une extrémité de bus
Port Ethernet
Le module LSM-2020 supporte Ethernet. Le module LSM-2020 se connecte à un PC à l'aide d'un câble
équipé d'une prise de type RJ-45 (J3).
Il est recommandé d'utiliser du matériel et des dispositifs de type Ethernet industriel conçus pour
satisfaire à la norme IEC 61000-4.
AEM-2020
(Optional)
LSM-2020
Other
Devices
P0053-58
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
DGC-2020
120 ohm
Termination
Bus
Stub
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-59
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
LSM-2020
120 ohm
Termination
Bus
Stub
9400270990 Rev X DGC-2020, Module de partage de charge LSM-2020 9-11
