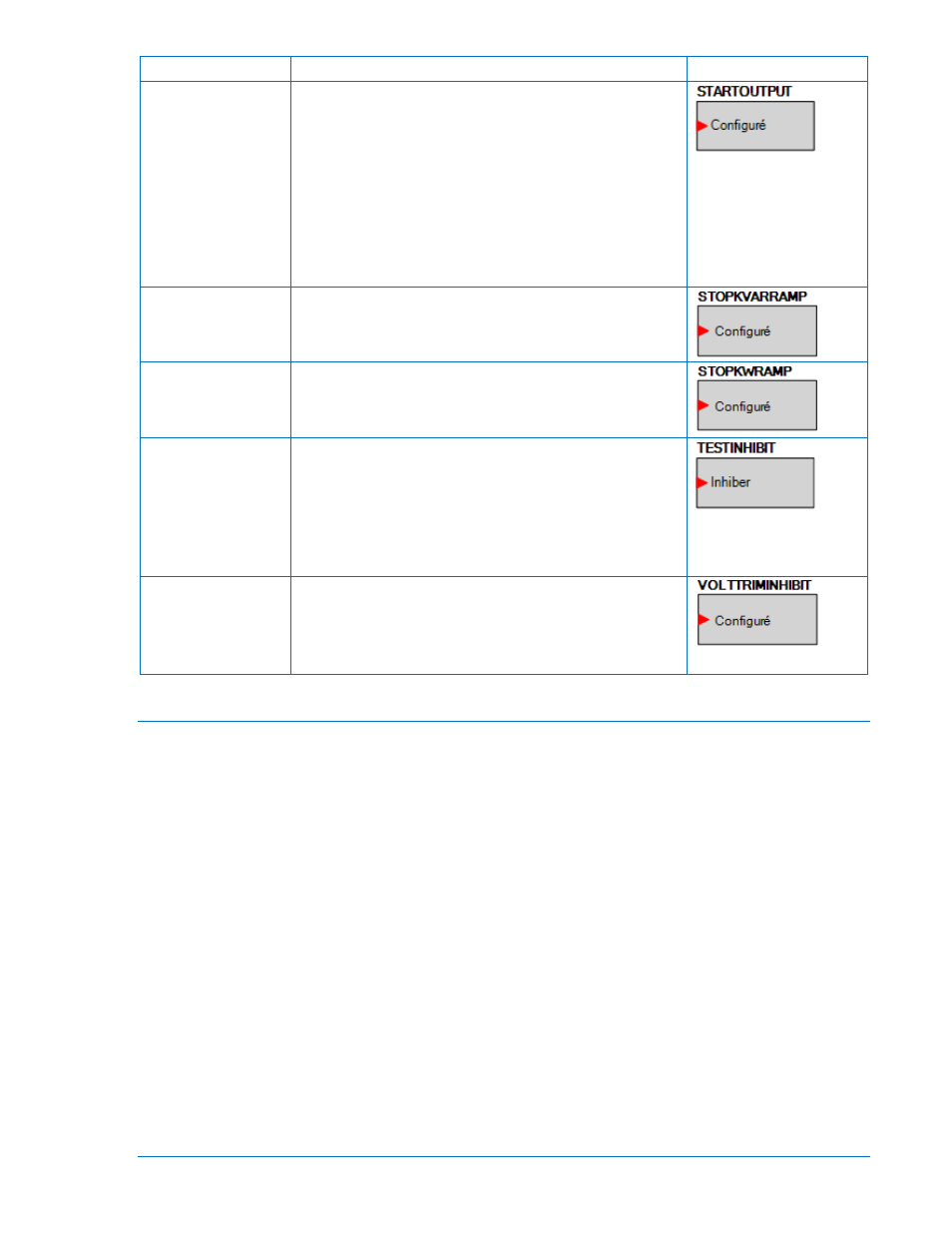

Nom Description Symbole
STARTOUTPUT Cet élément est utilisé pour gérer le Relais de sortie de
démarrage à partir de la logique lorsque la configuration du
Relais de sortie de démarrage est paramétrée pour être
« programmable ». Lorsque le Relais de sortie de
démarrage est paramétré pour être « programmable », le
relais de démarrage ne ferme pas à moins que la logique soit
utilisée pour gérer cet élément. Lorsque le Relais de sortie
de démarrage est paramétré pour être « prédéfini », le relais
de démarrage se ferme en fonction de la fonctionnalité de
pré-démarrage prédéfini du contrôleur DGC-2020. Si la
fonction « Prédéfini » est sélectionnée, le relais ne répond
pas à cet élément.
STOPKVARRAMP Lorsqu'il est VRAI, l'élément logique Stop kvar Ramp (arrêt
de la rampe kvar) entraîne le blocage par l'alternateur de la
création de rampe kvar et le maintien d'une sortie constante.
STOPKWRAMP Lorsqu'il est VRAI, l'élément logique Stop kW Ramp (arrêt de
la rampe kW) entraîne le blocage par l'alternateur du la
création de rampe de kW et le maintien d'une sortie
constante.
TESTINHIBIT Lorsque cet élément logique est vrai, la minuterie d'exercice
de l'alternateur ne peut pas démarrer ce dernier. Si la
fonction logique TESTINHIBIT est fausse durant une période
d'exercice, ou si il existe des transitions de l’état « vrai » à
« faux » à un moment quelconque de la période d'exercice,
le contrôleur DGC-2020 démarre et fait fonctionner
l'alternateur pendant la période de durée prévue de
l'exercice.
VOLTAGETRIM
INHIBIT Lorsqu'il est vrai, cet élément inhibe le fonctionnement du
contrôleur PID d'ajustement de la tension du contrôleur DGC
2020. Par exemple, tant que les alternateurs ne sont pas
stables, l'ajustement de tension n'est pas souhaité dans les
systèmes à alternateurs multiples pendant la synchronisation
de démarrage.
Schémas logiques
Un schéma logique est un groupe de logiques variables écrites sous forme d'équation et qui définissent
les caractéristiques de fonctionnement d'un contrôleur numérique de type DGC-2020 (Digital Genset
Controller). Il est attribué un nom propre à chaque schéma logique. Ceci permet à l'opérateur de
sélectionner un schéma spécifique et de s'assurer que le schéma sélectionné correspond bien à celui
avec lequel fonctionne la machine. Un schéma logique par défaut est disponible. Ce schéma est
configuré pour les applications de contrôle typiques et il est activé d'origine. Il n'est possible de n'avoir
qu'un seul schéma actif à un moment donné. Dans la plupart des applications, des schémas logiques
pré-programmés éliminent le besoin de programmer un schéma personnalisé pour chaque utilisation du
système. Les schémas logiques préprogrammées peuvent éventuellement disposer de plus d'entrées, de
plus de sorties ou d'un nombre de fonctions plus important que le nombre effectivement nécessaire pour
l'application particulière devant être faite du système. La raison en est qu’un schéma pré-programmé est
désigné pour pouvoir s'accommoder d'un grand nombre d'applications sans qu'il soit nécessaire pour
l'utilisateur de réaliser un effort de programmation particulier ; en conséquence de quoi le schéma pré-
programmé assume un nombre maximum de fonctionnalité. Les blocs de sorties logiques qui ne sont pas
utilisé doivent être laissées ouvert pour désactiver une fonction et un bloc de fonction peut-être désactivé
à l'aide des paramètres de configuration du système.
Dans le cas où le fonctionnement du système nécessite un schéma logique particulier, le temps de
programmation demandé à l’utilisateur est considérablement réduit grâce à la possibilité de reprendre et
de modifier le schéma logique par défaut.
Le schéma logique actif
Les contrôleurs numériques de groupes électrogènes DGC (Digital Genset Controller) doivent avoir un
schéma logique actif pour pouvoir fonctionner. Tous les contrôleurs Basler Electric DGC-2020 sont livrés
