données par la liste ci-dessous et correspondants à la publication de référence IETF / RFC 1918,
Address Allocation for Private Networks (Allocation des adresses de réseaux privés).
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
Si le module LSM-2020 est destiné à fonctionner dans un réseau isolé, le Masque Subnet peut être
0.0.0.0 et la Passerelle par défaut peut peut-être choisie pour correspondre à toute adresse IP valide
dans la gamme de celles acceptables pour le module LSM-2020.
3. Cliquez sur le bouton Éditer pour modifier les paramètres. Une fois que vous avez configuré les
paramètres de façon souhaitée, cliquez à nouveau sur le bouton Éditer et sortez de l'application.
4. Utilisez la flèche Gauche pour retourner à l'écran de Configuration LSM du panneau de commande
HMI. Lorsque vous quittez l'écran Paramètres TCP/IP, le module LSM-2020 redémarre pour pouvoir
utiliser les nouveaux paramètres.
Méthode alternative pour configurer les paramètres réseau du module LSM-2020 à l'aide du
contrôleur DGC-2020
1. Sélectionnez l’écran Paramètres, Paramètres systèmes, Configuration du module distance,
Configuration LSM sur le panneau de commande HMI et vérifiez que le module LSM-2020 est activé
et qu’il dispose d'une adresse CAN Bus correcte de façon à ce que le contrôleur DGC-2020 et le
module LSM-2020 soient correctement reliés l'un à l'autre. Si une connexion USB vers le contrôleur
DGC-2020 est active, le module LSM-2020 permet la configuration et l'adresse CAN Bus peut être
déterminée en utilisant la fonction de l'Explorateur des paramètres dans le logiciel BESTCOMSPlus
pour ouvrir l'arborescence Paramètres systèmes, Configuration du module à distance. Le contrôleur
DGC-2020 déclenche une pré-alarme si le module LSM-2020 n'est pas correctement connecté
lorsqu'il est activé. Si la connexion est valide, les paramètres réseau du module LSM-2020 peuvent
être configurés à l'aide de l'interface USB du contrôleur DGC-2020.
2. Connectez le module DGC-2020 au contrôleur par l'intermédiaire du port USB de la façon décrite au
chapitre Communication USB. Sélectionnez la commande Configurer, Ethernet à partir du menu
déroulant Fichier. Si le module LSM-2020 est connecté correctement au système, l'écran Configurer
le port Ethernet s'affiche (Voir Figure 4-11).

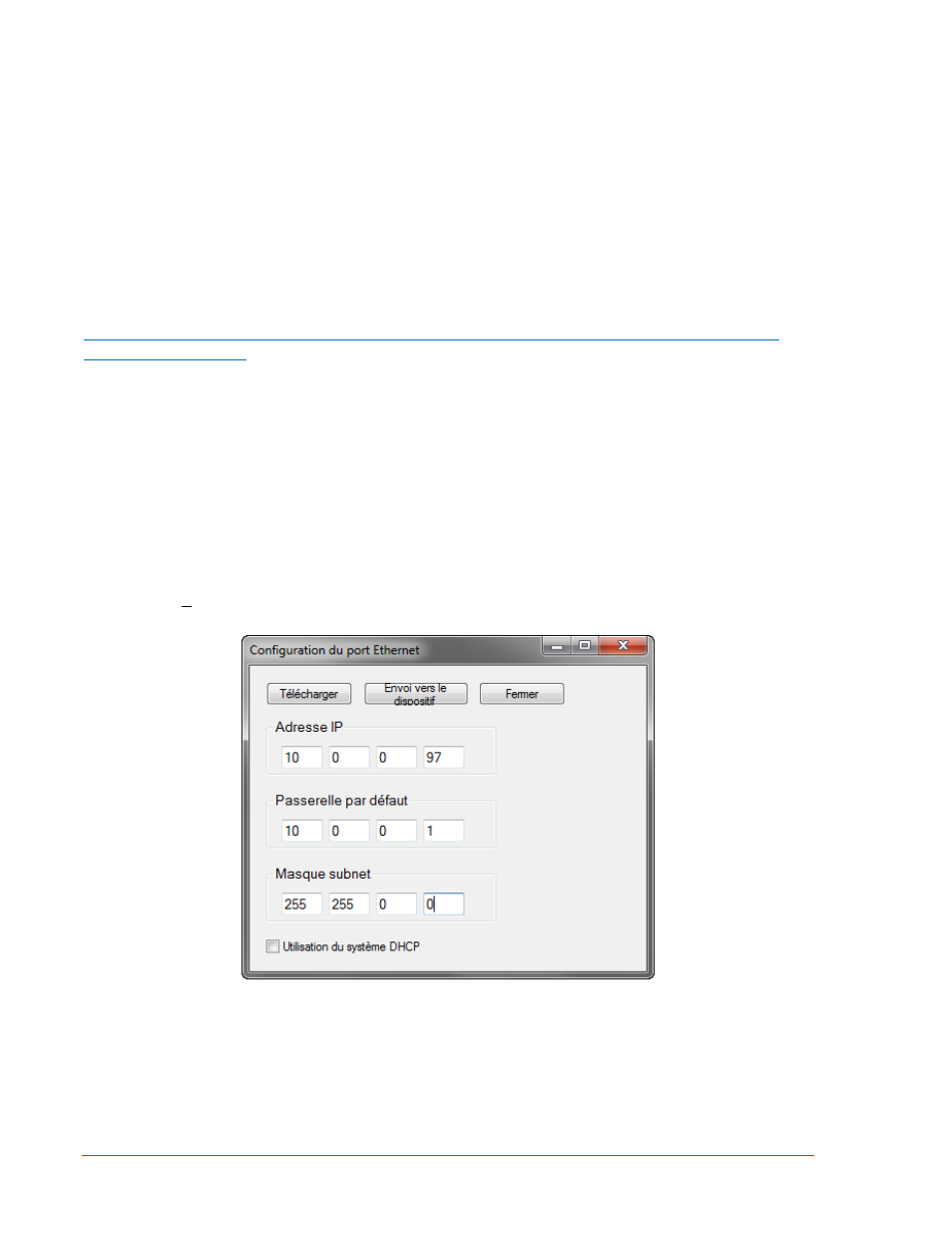

Figure 4-11. Configuration du port Ethernet
Les options configurables incluent les options suivantes :
Adresse IP : Il s'agit de l'adresse du protocole Internet devant être utilisé par le
module LSM-2020.
Passerelle par défaut : Il s'agit de l'adresse d’hôte par défaut prévu pour l'envoi de données
destinées à un hôte qui ne se trouve pas sur le réseau Subnet.
