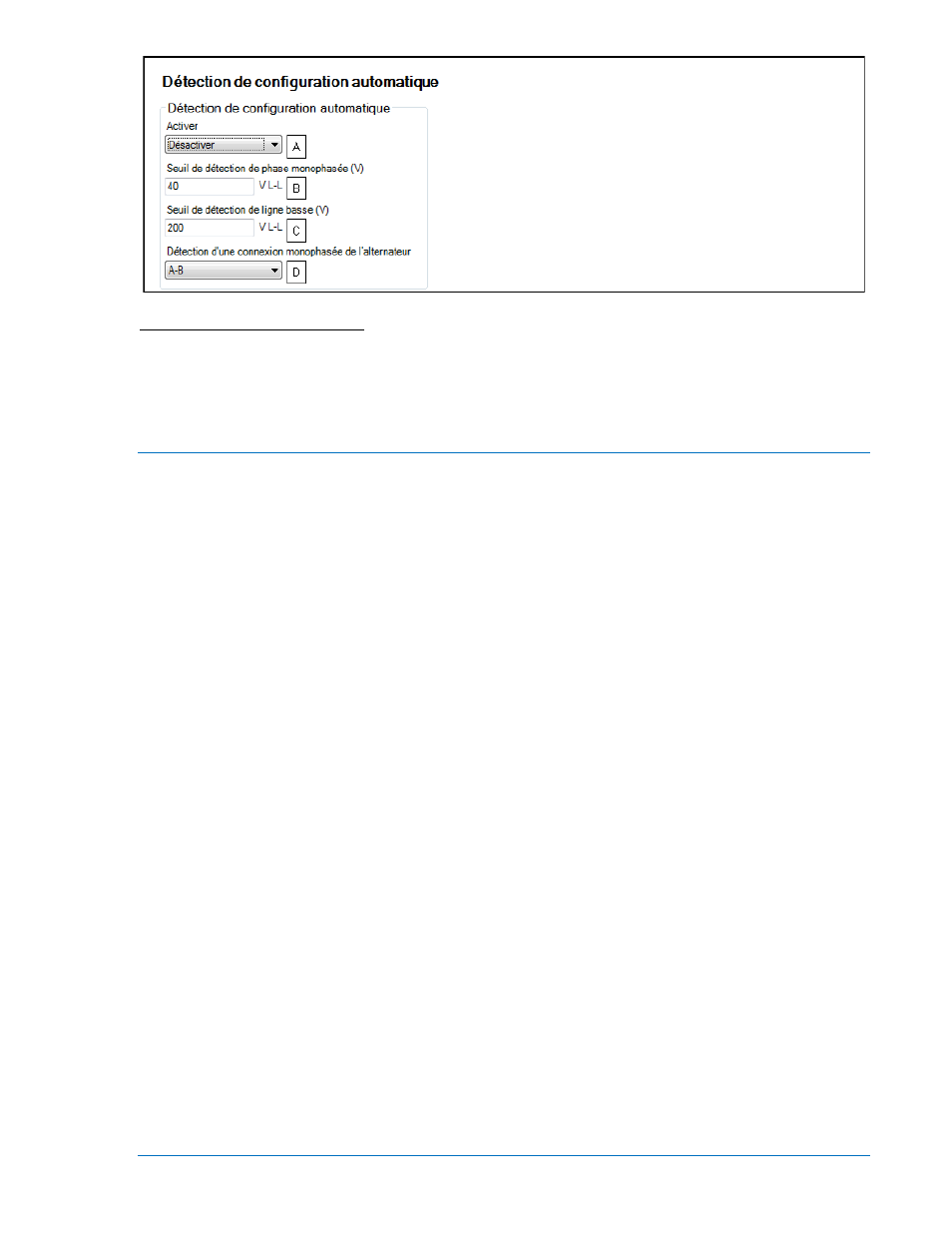

Figure 4-32. Détection automatique de la configuration
A Détection de configuration automatique: Activer ou Désactiver.
B Seuil de détection de phase monophasée : Ajustable de 0 à 480 V par incréments de 1 V.
C Seuil de détection de ligne basse : Ajustable de 0 à 480 V par incréments de 1 V.
D Détection de connexion monophasée de l’alternateur : A-B ou A-C.
Entrées programmables
Les entrées programmables du contrôleur DGC-2020 peuvent être assignés au déclenchement de
différentes fonctions et pour l'indication d'alarmes ou de pré-alarmes lors de ce déclenchement. Une
désignation d'utilisateur peut être assignée à chaque entrée pour permettre une identification plus facile.
La description de ces paramètres est organisée de la façon suivante :
•
Entrées de contact
•
Fonctions programmables
•
Entrées LSM à distance (disponible uniquement avec un module optionnel LSM-2020 - Load
Share Module).
•
Entrées contacts à distance (Disponible uniquement avec un module optionnel CEM-2020 -
Contact Expansion Module).
•
Entrées analogiques à distance (Disponible uniquement avec un module optionnel AEM-2020 -
Analog Expansion Module).
•
Entrées RTD à distance (Disponible uniquement avec un module optionnel AEM-2020 - Analog
Expansion Module).
•
Entrées thermocouples à distance (Disponible uniquement avec un module optionnel AEM-2020 -
Analog Expansion Module).
Contacts d’entrées
Chacune des 16 contacts d’entrées peut être indépendamment configurée pour annoncer une alarme ou
une pré-alarme
A lorsque l'entrée détecte une fermeture de contact. Un temps de délai B paramétrable par
l'utilisateur peut être défini pour retarder la génération d’une alarme ou d'une pré-alarme lorsque l'entrée
est configurée pour annoncer une alarme ou une pré-alarme. Le statut de l'entrée est immédiatement
disponible sur le logiciel BESTlogicPlus et sur l'écran Statut des entrés contacts situés sur le panneau
frontal, ou encore dans le logiciel BESTCOMSPlus. L'ensemble des entrés sont, par défaut, configurées
de telle façon qu'elles ne déclenchent pas une alarme ou une pré-alarme.
Pour permettre une identification plus simple des contacts d’entrées, une désignation personnalisée par
l'utilisateur
C peut être attribué à chaque entrée.
Les contacts peuvent être reconnus D soit de façon permanente, soit uniquement lorsque le moteur est en
fonctionnement (tourne).
Les contacts d’entrées peuvent être intégrés dans un schéma logique programmable BESTlogicPlus en
les sélectionnant à partir du groupe E/S (I/O) dans le logiciel BESTlogicPlus. Référez-vous à la Section 5,
Logique programmable BESTlogicPlus pour obtenir de plus amples informations à ce sujet.
Le statut des contacts d’entrées est disponible au niveau de la logique programmable du logiciel
BESTlogicPlus lorsque la valeur « aucune » est sélectionnée comme Configuration d'alarme.
L’écran Entrées de contact du logiciel BESTCOMSPlus est illustré par la Figure 4-34.
