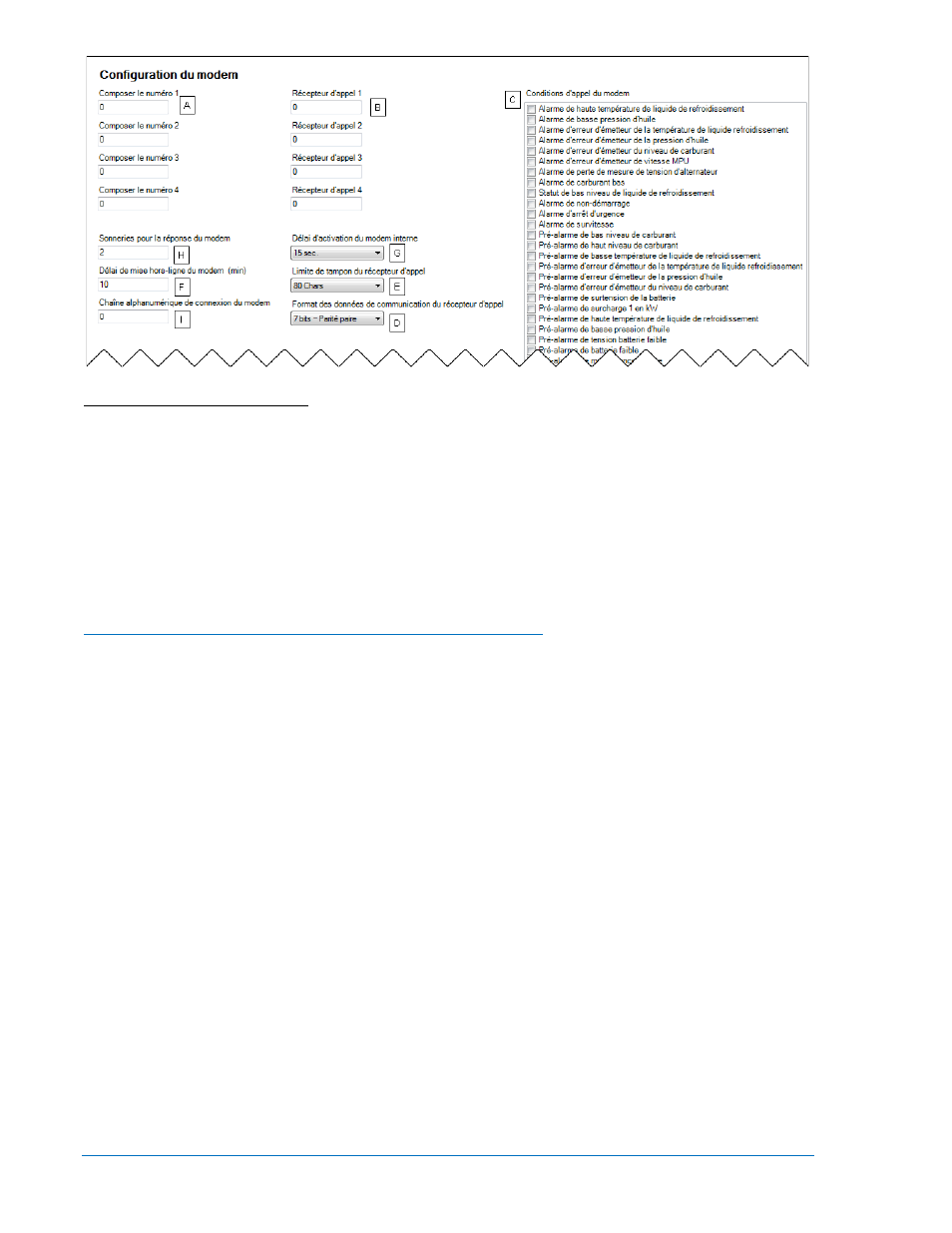

Figure 4-22. Configuration du modem
A Numéro d’appel vers l’extérieur : Accepte un numéro de téléphone pouvant atteindre 16 caractères.
B Identité du récepteur d’appel : Accepte un numéro d’identification du récepteur d’appel pouvant
atteindre 16 caractères.
C Conditions d'appel du modem : Cochez les cases pour sélectionner les conditions qui doivent
déclencher un appel.
D Format des données de communication du récepteur d’appel : 7 octets – Parité pair ou 8 octets – Sans
Parité.
E Limite de tampon du récepteur d’appel : Ajustable de 80 à 200 caractères par incrément de 40.
F Délai de mise hors-ligne du modem : Ajustable de 1 à 240 min par incrément de 1 min.
G Délai d’activation de l’appel inter : Il est possible de sélectionner un délai de 15, 30, 60, ou 120 s.
H Nombres de sonneries pour réponse modem : Ajustable de 1 à 9 par incrément de 1.
Configuration du modem par l'intermédiaire du panneau HMI
Si le système ne dispose pas de connexion USB ou Ethernet, le modem peut être entièrement configuré
à l'aide du panneau de commande HMI. Sélectionnez la commande MENU PRINCIPAL > PARAMÈTRES
> COMMUNICATION > CONFIGURATION DU MODEM et entrez les paramètres pour les numéros
d'appel vers l'extérieur, les identités des récepteurs d'appel, le délai de mise hors ligne, le délai d'appel
vers l'extérieur, la limite du tampon des récepteurs d'appel, et le format des données de communication
et récepteurs d'appel.
Une fois que le modem a été correctement configuré, il est possible d'établir la communication entre
l'ordinateur équipé du logiciel BESTCOMSPlus et un contrôleur DGC-2020.
Configuration de l'interface RS485 (Option)
Les contrôleurs DGC-2020 équipés du port de communication optionnel RS-485 (numéro de style
xxxRxxxxx) peuvent être surveillés et contrôlés par l'intermédiaire d'un réseau commun utilisant le
protocole Modbus. Les paramètres personnalisables du port RS-485 comprennent les options suivantes :
le débit en baud
A , la parité B , l'adresse du port C et l'ancienne table Modbus D . Les paramètres fixes du port
RS-485 incluent le nombre d'octets de données data bits (8) les octets d'arrêt stop bits (1).
Les valeurs de registre Modbus pour le contrôleur DGC-2020 sont listées et définies à l'Annexe B,
Communication Modbus.
L’écran de configuration RS485 du logiciel BESTCOMSPlus est illustré par la Figure 4-24.
