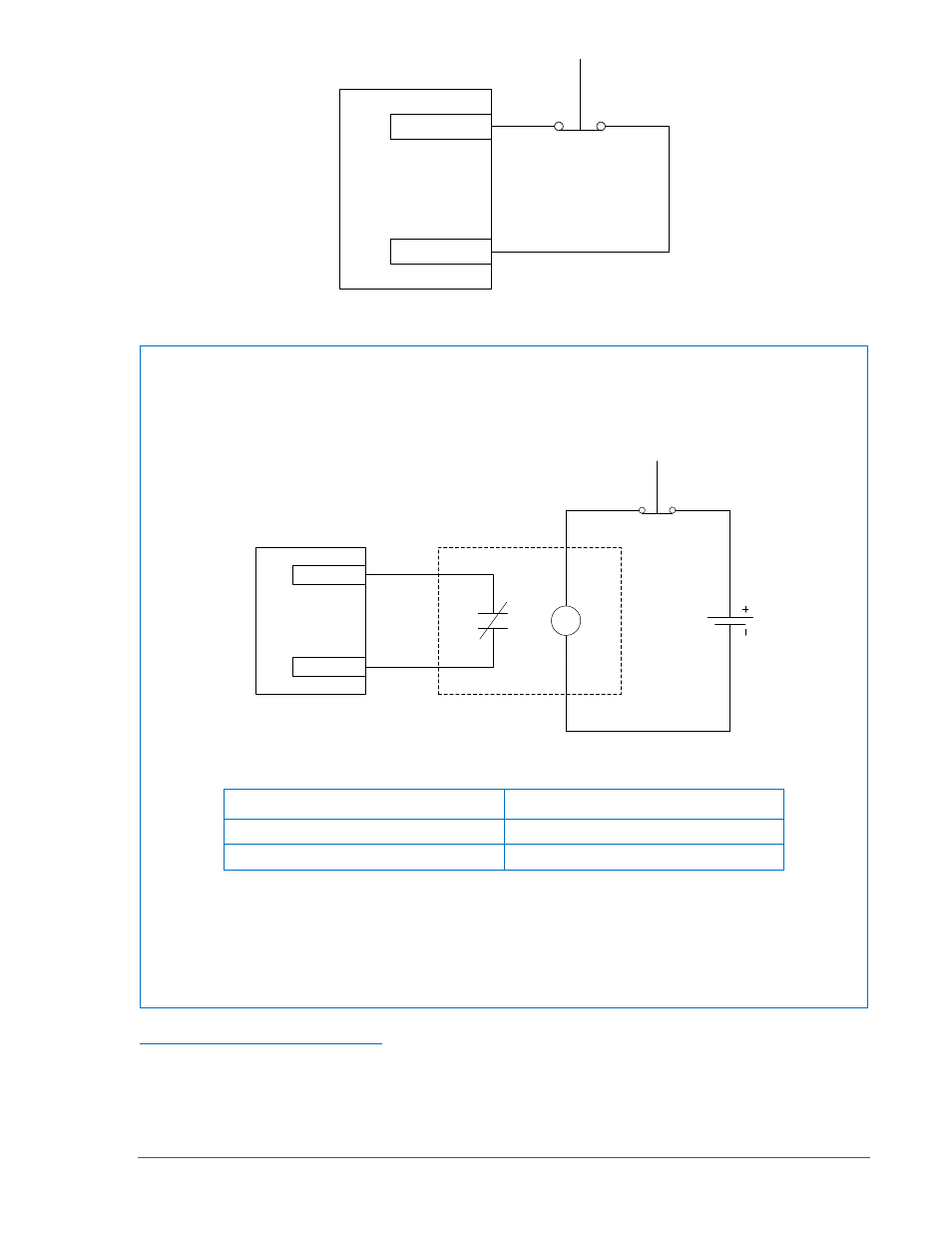

Figure 6-5. Connexions d'entrée d'arrêt d'urgence (Méthode optionnelle de raccordement)

NOTE

Les unités ayant un numéro de modèle (situé à l'arrière de l'unité) inférieur à 9400201139 peuvent
rencontrer des problèmes dans la gestion de la fonction ESTOP si la longueur du fils utilisé dépasse 2
ft (0.6 m). L'interposition d'un relais connecté de la façon décrite par la Figure 6-6, permet de réduire
les problèmes potentiels.

Figure 6-6. Diagramme du relais d'interposition (Méthode optionnelle de raccordement)

English

French

Relay

Relais

ESTOP Button

Bouton ESTOP

Le relais utilisé est du type dans lequel les contacts sont ouverts si le bobinage n’est PAS sous
tension. Lorsque le bobinage est sous tension, les contacts et du relais sont fermés. Le bouton ESTOP
est normalement fermé (c'est-à-dire fermé si le bouton n'est PAS enfoncé). Le bobinage du relais est
toujours sous tension lorsque le commutateur ESTOP est fermé (PAS enfoncé) ; ainsi les contacts du
relais sont fermés alors du fonctionnement normal. Lorsque le bouton ESTOP est enfoncé, le
commutateur ESTOP s'ouvre ce qui entraîne l'ouverture des contacts du relais et par voie de
conséquence l'arrêt de l'unité.

Entrée de détection magnétique

L’entrée de détection magnétique accepte un signal compris entre 3 et 35 volts (pic) et allant de 32 à
10,000 hertz. Les bornes de détection magnétique sont répertoriées par le Tableau 6-7.

DGC-2020

ESTOP (46)

ESTOP (47)

P0066-20

DGC-2020

Relay

ESTOP (46)

ESTOP (47)

ESTOP Button

P

0053

-93

9400270990 Rev X

Installation du contrôleur DGC-2020

6-7
