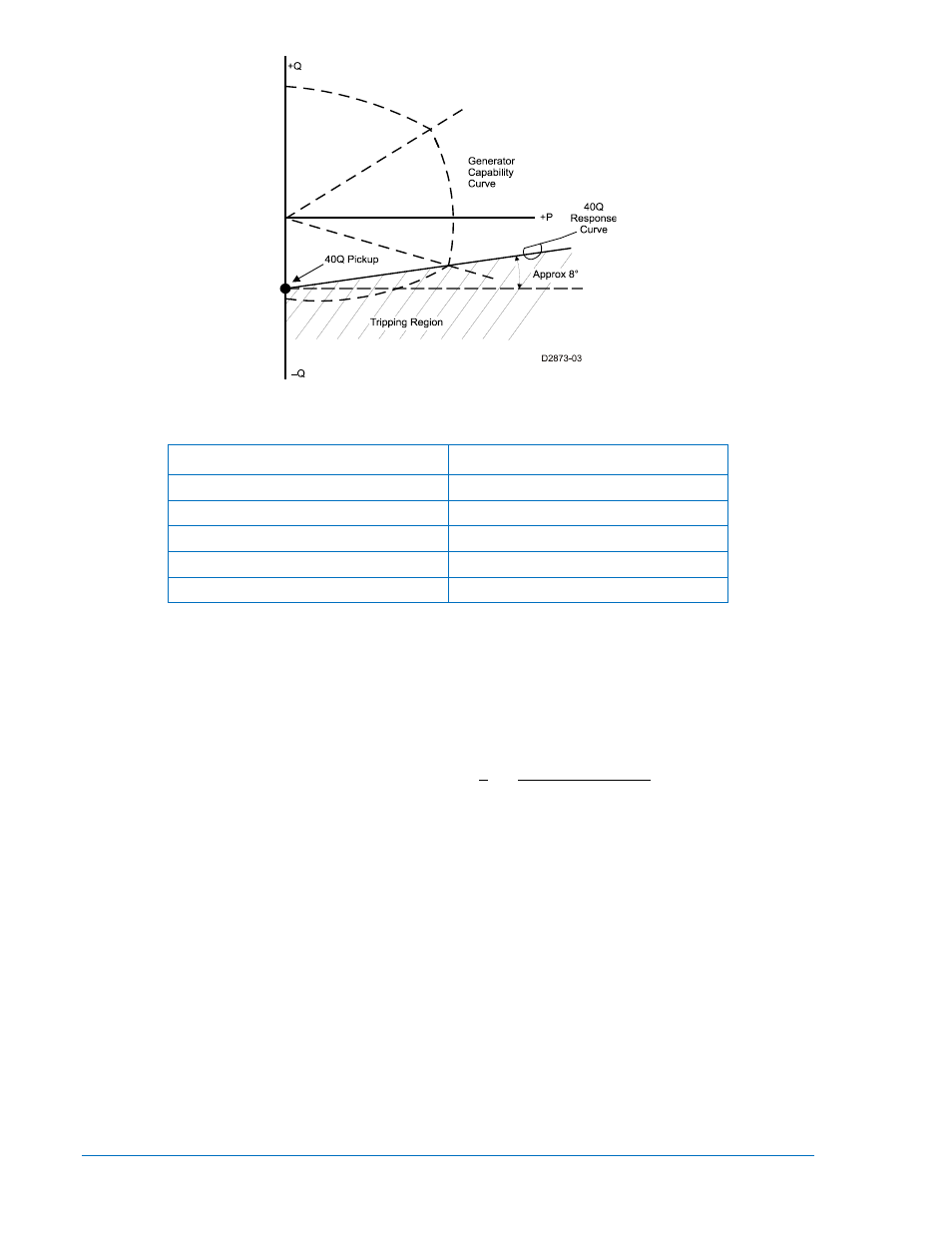

Figure 4-55. Courbe de capacité de l'alternateur comparée à la réponse de la fonction 40Q
English French
Generator Capability Curve Courbe de capacité de l'alternateur
40 Q Response Curve Courbe de réponse 40 Q
40 Q Pickup Détection 40 Q
Approx 8° Environ 8°
Tripping Region Région de déclenchement
Si la puissance réactive se trouve à l'intérieur des limites de déclenchement de la fonction 40Q pendant
une durée égale ou supérieure au délai
B 40Q d’activation, une condition de perte d'excitation est
annoncée par le système. Un état de pertes d'excitation peut être défini par l'utilisateur pour déclencher
une pré-alarme
C (avertissement) ou une alarme C (arrêt). Un état de perte d'excitation peut aussi être
défini par l'utilisateur pour fermer une sortie programmable. Le calcul utilisé par le contrôleur DGC-2020
pour déterminer la plage approximative de déclenchement répond à la formule suivante :
𝑇𝑟𝑖𝑝𝑝𝑖𝑛𝑔 𝑅𝑒𝑔𝑖𝑜𝑛 = 40𝑄 𝑃𝑖𝑐𝑘𝑢𝑝 + �
1
8
� ∗ �
𝐴𝑐𝑡𝑢𝑎𝑙 𝑊𝑎𝑡𝑡𝑠 ∗ 100
𝑅𝑎𝑡𝑒𝑑 𝑣𝑎𝑟
�
Dans cette formule, les unités de la Plage de déclenchement et les paramètres 40Q de détection
sont exprimés en pourcentage de valeur var nominale.
Le paramètre d’hystérésis D fonctionne comme une fonction d’abandon de la perte d'excitation en
prévenant d'une commutation trop rapide de la sortie de détection.
Il est recommandé de définir les délais B d'activation pour le déclenchement. L’ajout d'un délai de courte
durée permet de s'assurer que les alarmes erronées pour cause de conditions d'erreur transitoire ou
d'oscillation de la puissance du système seront évitées.
Cet élément est désactivé lorsque la configuration d'alarme est paramétrée pour être « aucune ». Le
statut de cet élément est disponible dans la logique programmable du logiciel BESTlogicPlus lorsque la
valeur « statut uniquement » est sélectionnée.
L’écran Perte d'excitation (40Q) du logiciel BESTCOMSPlus est illustré par la Figure 4-57.
