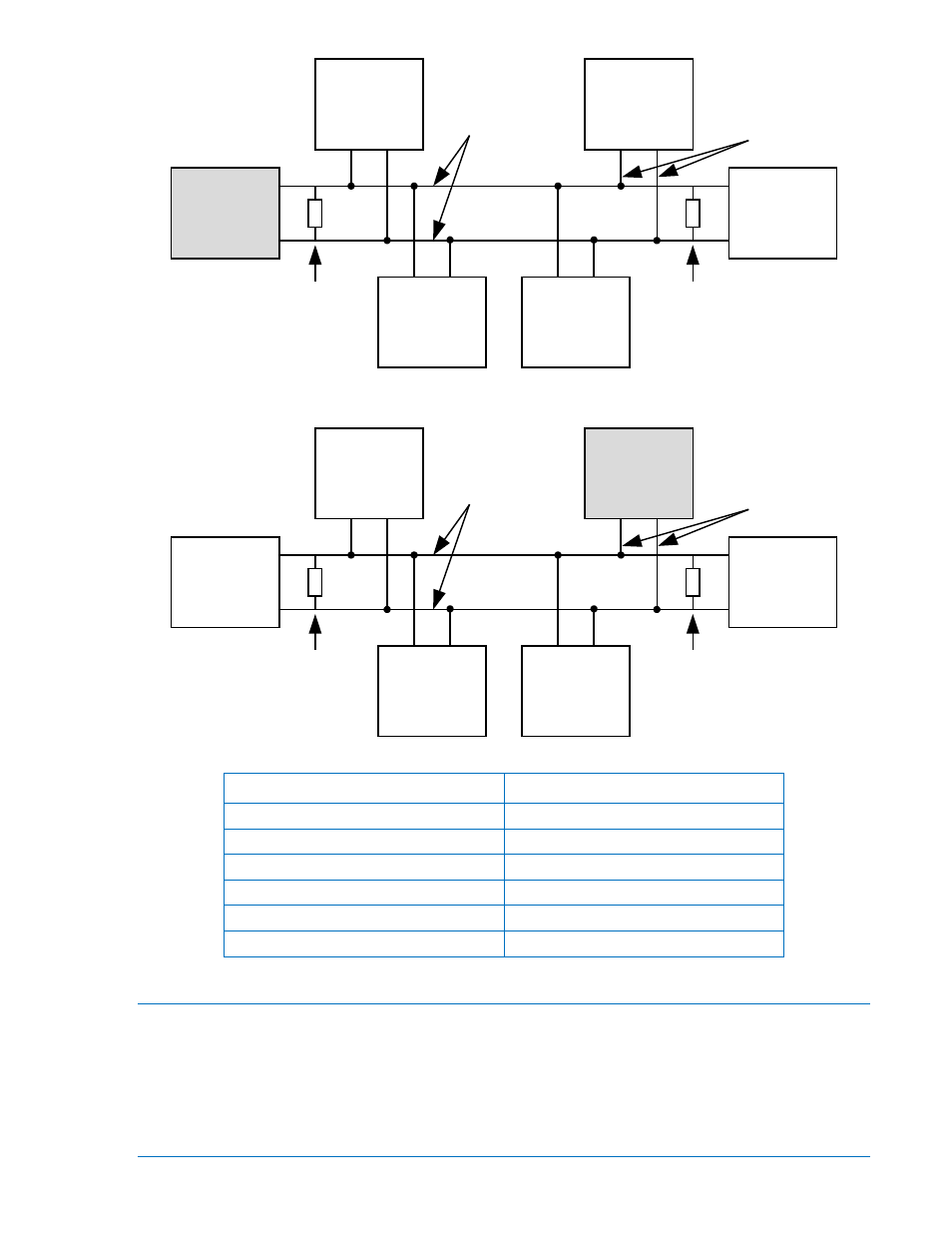

Figure 11-7. Interface CAN Bus avec module AEM-2020 offrant une extrémité de bus
Figure 11-8. Interface CAN Bus avec module DGC-2020 offrant une extrémité de bus
English French
Optional Option
Bus Bus
Stub Raccord
Engine Moteur
120 Ohm Termination Terminaison 120 Ohm
Other Devices Autres dispositifs
Maintenance
La seule opération de maintenance préventive devant être régulièrement effectuée consiste à s'assurer
que les connexions entre le module et le système son propres et bien serrées. Les modules d'extension
analogique sont construits en utilisant une technologie de pointe à montage en surface. En raison de ces
technologies particulièrement avancées, Basler Electric recommande, dans le cas d'une panne survenant
sur ce matériel, de ne confier d'éventuelles opérations de réparation qu'à du personnel dûment habilité
par Basler Electric.
DGC-2020
AEM-2020
Other
Devices
P0053-62
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
AEM-2020
DGC-2020
Other
Devices
P0053-63
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
9400270990 Rev X DGC-2020 AEM-2020 (Module d’Extension Analogique) 11-9
