A Légende : Supporte une chaîne alphanumérique ayant un maximum de 16 caractères.
B Sélection des paramètres : Pression d’huile, Température de liquide de refroidissement, Voltage de la
batterie, T/MIN, Niveau de carburant, Alternateur VAB, Alternateur VBC, Alternateur VCA, Alternateur
VAN, Alternateur VBN, Alternateur VCN, Fréquence bus, Tension de bus, Fréquence d’alternateur,
Alternateur PF, Alternateur IA, Alternateur IB, Alternateur IC, kW A, kW B,
kW C, kW Total, kVA A, kVA B, kVA C, kVA Total, Entrée analogue 1-8, Entrée RTD 1-8, Entrée de
thermocouple 1-2 Pression d’alimentation du carburant, kvar A, kvar B, kvar C, kvar Total, Pression du
rail de mesure de l’injecteur, Consommation total du carburant, Température du carburant, Température
de l’huile moteur, Température de l’échangeur de chaleur du moteur, Pression d’alimentation du
carburant, Pression de carburant, Taux de consommation du carburant,
Pression de compression, Température des pipes d’admission, Température d’air de charge,
Pourcentage de charge du moteur, VAB bus, VBC bus, VCA bus, Pourcentage de charge kW, Nombre
d'unités en ligne, Capacité kW en ligne du système, kW générés par le système, kvar générés par le
système, Nombre d’unités, % niveau réservoir DEF 1, % niveau réservoir DEF 2, Capacité kW totale du
système, Pourcentage kW généré par le système ou Température des gaz à la sortie du DPF.
C Délai d’armement : Ajustable de 0 à 300 s par incrément de 1 s.
D Hystérésis : Ajustable de 0 à 100% par incrément de 0.1%.
E Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
F Seuil : Ajustable de
−999,999 à 999,999 par incrément de 0.01.
G Délai d'activation : Ajustable de 0 à 300 s par incrément de 1 s.
Facteurs d’échelonnage de la protection configurable
Le facteur d'échelonnage de fréquences alternatives A est utilisé lorsque les fonctions « Freq. Alt. » ou
« Freq. Bus » sont sélectionnés comme paramètres de la fonction de protection configurable. Le facteur
d’échelonnage de ligne basse de tension
B est utilisé lorsque la sélection des paramètres pour la
protection est définie pour : Alt. VAB, Alt VBC, Alt VCA, Alt. VAN, Alt. VBN, Alt VCN, ou Bus Volts. Le
facteur d’échelonnage de ligne basse intensité
C est utilisé lorsque la sélection des paramètres pour la
protection est définie pour : Alt. IA, Alt. IB, ou Alt. IC.

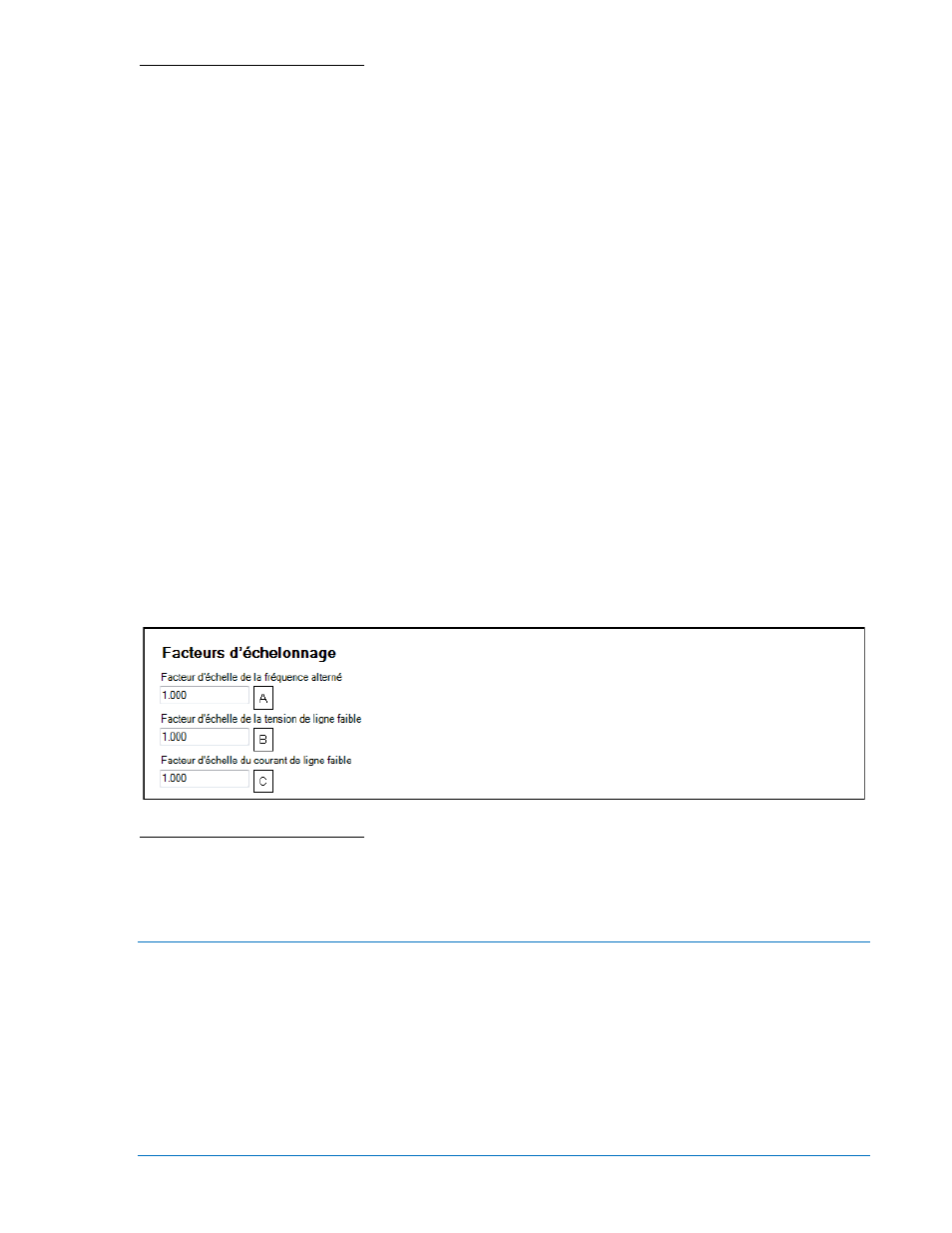

L’écran des Facteurs d’échelonnage du logiciel BESTCOMSPlus est illustré par la Figure 4-46.
Figure 4-45. Facteurs d’échelonnage
A Facteur d’échelle de fréquence alternative : Ajustable de 0.001 à 100 par incrément de 0.001.
B Facteur d’échelonnage de la ligne basse de tension : Ajustable de 0.001 à 100 par incrément de 0.001.
C Facteur d’échelonnage de la ligne basse d’intensité : Ajustable de 0.001 à 100 par incrément de 0.001.
Configuration de l’alarme
Les alarmes et les pré-alarmes du contrôleur DGC-2020 peuvent être utilisées pour annoncer des
conditions système, des conditions concernant le groupe électrogène et des conditions relatives aux
émetteurs (capteurs) du moteur. La description des paramètres de configuration d'alarme est organisée
de la façon suivante :
•
Configuration de l'avertisseur sonore
•
Pré-alarmes
•
Alarmes
•
Erreur des émetteurs (capteurs)
