NOTE

Les unités ayant un numéro de modèle (situé à l'arrière de l'unité) inférieur à
9400201139 peuvent rencontrer des problèmes dans la gestion de la fonction
ESTOP si la longueur du fils utilisé dépasse 2 ft (0.6 m). L'interposition d'un
relais connecté de la façon décrite par la Figure 6-6, permet de réduire les
problèmes potentiels.

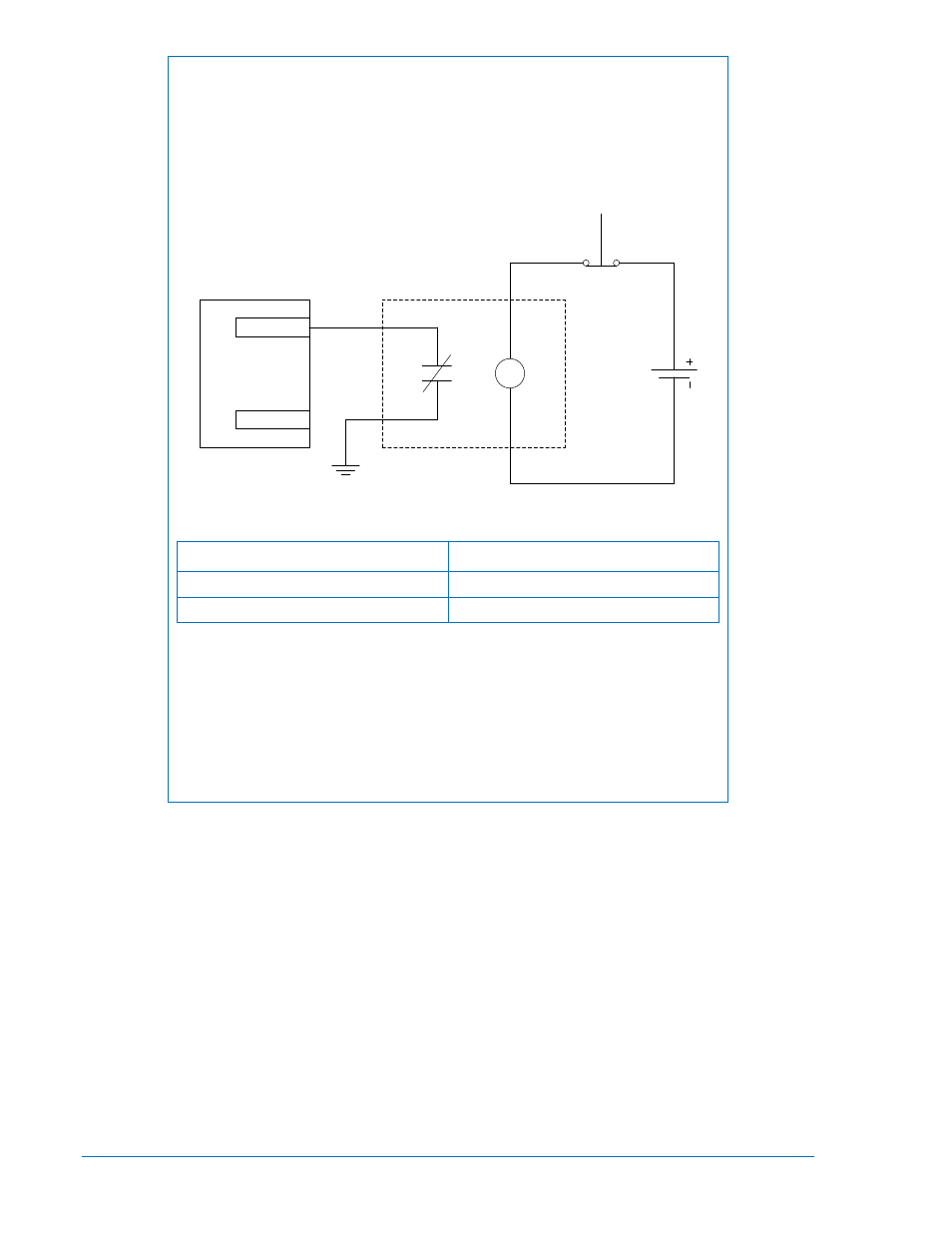

Figure 6-4. Diagramme du relais d'interposition

English

French

Relay

Relais

ESTOP Button

Bouton ESTOP

Le relais utilisé est du type dans lequel les contacts sont ouverts si le bobinage
n’est PAS sous tension. Lorsque le bobinage est sous tension, les contacts et
du relais sont fermés. Le bouton ESTOP est normalement fermé (c'est-à-dire
fermé si le bouton n'est PAS enfoncé). Le bobinage du relais est toujours sous
tension lorsque le commutateur ESTOP est fermé (PAS enfoncé) ; ainsi les
contacts du relais sont fermés alors du fonctionnement normal. Lorsque le
bouton ESTOP est enfoncé, le commutateur ESTOP s'ouvre ce qui entraîne
l'ouverture des contacts du relais et par voie de conséquence l'arrêt de l'unité.

Méthode optionnelle de raccordement de la fonction ESTOP

Le paragraphe suivant décrit une méthode optionnelle de raccordement pour l'entrée d'arrêt d'urgence.
Note : cette méthode n'est plus celle qui est actuellement recommandée. L’entrée d'arrêt d'urgence est
conçue pour fonctionner avec un commutateur normalement fermé et reconnaît une entrée d'arrêt
d'urgence lorsque le court-circuit avec l'entrée disparaît. Voir Figure 6-5. Le Borne ESTOP peut être situé
jusqu'à 75 ft (22 m) de distance du contrôleur DGC-2020 et utiliser un fil d'une longueur maximum de 150
ft (45 m). Les bornes d'arrêt d'urgence sont répertoriées par le Table 6-6.

DGC-2020

Relay

ESTOP (46)

ESTOP (47)

ESTOP Button

P

0066

-18

6-6
