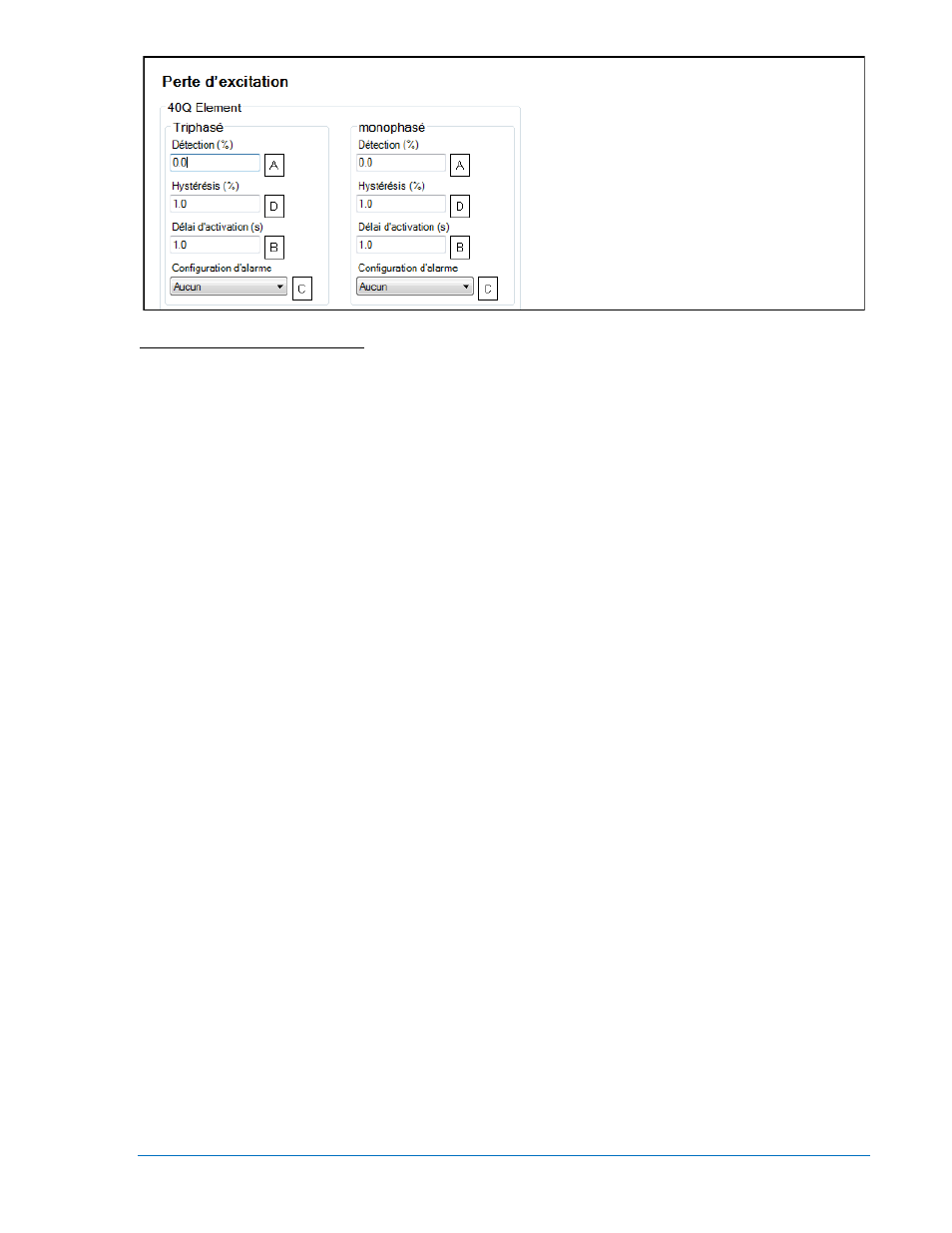

Figure 4-56. Perte d’excitation (40Q)
A Détection : Ajustable de –150% à 0% des vars nominaux par incréments de 0.1%.
B Délai d'activation : Ajustable de 0 à 30 s par incrément de 0.1 s.
C Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
D Hystérésis : Ajustable de 1% à 10% par incrément de 0.1%.
Protection contre la surintensité (51-1, 51-2, 51-3)
Deux groupes de paramètres de surintensité sont disponibles pour chaque élément : Le premier groupe
concerne les connexions triphasées de l'alternateur, et le second les connexions monophasées. Le
paramètre de détection renseigné est basé sur le côté secondaire du CT (DGC-2020). Lorsqu’un contact
d’entrée de forçage monophasée est reçu par le contrôleur DGC-2020, les paramètres de protection
contre la surintensité commutent et passent automatiquement des paramètres triphasés aux paramètres
monophasés de protection contre la surintensité.
Lorsque l'une des intensités de phase dépasse le paramètre A de détection pour une durée égale ou
supérieure au délai paramétré, une condition de surintensité est annoncée. Un état de surintensité peut
être défini par l'utilisateur pour déclencher une pré-alarme
B (avertissement) ou une alarme B (arrêt). Un
état de surintensité peut aussi être défini par l'utilisateur pour fermer une sortie programmable.
Le délai de temps de surintensité est contrôlé par un paramètre de sélection horaire C et un paramètre de
courbe D . Le paramètre de courbe peut être défini pour être F (fixe) ou P (programmable) ; il est également
possible de sélectionner l'une des 16 courbes caractéristiques de temps inverse. Lorsque le paramètre
de courbe fixe est sélectionné, le paramètre de sélection horaire détermine le temps du délai de
surintensité indépendamment du niveau d'intensité de l'alternateur. Lorsque l'une des courbes
caractéristiques de temps inverse est sélectionnée, le paramètre de sélection horaire détermine le temps
du délai de surintensité de concert avec le niveau d'intensité mesuré sur l'alternateur. Au moment où les
paramètres de protection contre la surintensité sont entrés dans le logiciel BESTCOMSPlus, un
graphique
E représentant ces paramètres est automatiquement créé pour illustrer la courbe de détection
de la surintensité. Les courbes caractéristiques de temps sont énumérées ci-après et illustrées à l'Annexe
A, Courbes Temporelles Caractéristiques de Surintensité.
•
A, standard inverse
•
I2, inverse
•
A, standard inverse
•
L1, longue inverse
•
I2, très inverse
•
L2, longue inverse
•
C, extrêmement inverse
•
M, modérément inverse
•
D, précice
•
P, programmable
•
E1, extrêmement inverse
•
S1, courte inverse
•
E2, extrêmement inverse
•
S2, courte inverse
•
G, longue inverse
•
V1, très inverse
•
I1, inverse
•
V2, très inverse
•
I2, inverse
Un paramètre F de facteur d’échelle de ligne basse est utilisé pour ajuster automatiquement le paramètre
de détection de la fréquence dans les applications qui peuvent utiliser plus d'un type de connexion au
groupe électrogène. Le paramètre de facteur d’échelonnage de ligne basse est implémenté lorsque le
contrôleur DGC-2020 détecte un contact d’entrée programmé pour activer l’échelonnage des paramètres.
La valeur définie pour le paramètre du facteur d’échelonnage sert de multiplicateur pour les paramètres
9400270990 Rev X DGC-2020 – Logiciel BESTCOMSPlus
®
4-77
