Cet élément est désactivé lorsque la configuration d'alarme est paramétrée pour être « aucune ». Le
statut de cet élément est disponible dans la logique programmable du logiciel BESTlogicPlus lorsque la
valeur « statut uniquement » est sélectionnée.

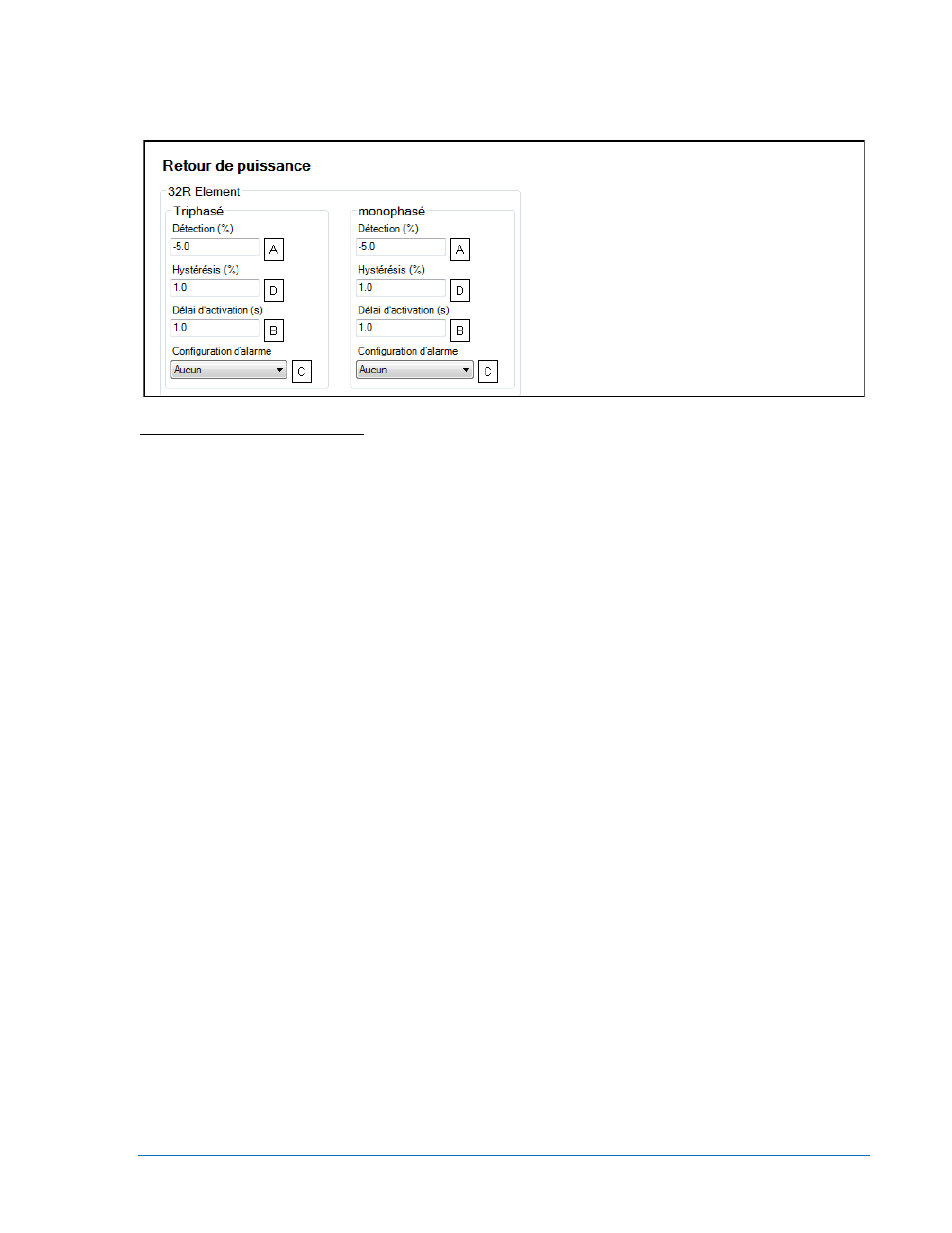

L’écran Puissance inverse du logiciel BESTCOMSPlus est illustré par la Figure 4-55.
Figure 4-54. Puissance inverse
A Détection : De –50% à +5% des Watts nominaux par incréments de 0.1%.
B Délai d'activation : Ajustable de 0 à 30 s par incrément de 0.1 s.
C Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
D Hystérésis : Ajustable de 1 à 10% par incrément de 0.1%.
Protection contre la perte d'excitation (40Q)
Deux groupes de paramètres de protection contre la perte d'excitation sont disponibles : Le premier
groupe concerne les connexions triphasées de l'alternateur, et le second les connexions monophasées.
Le paramètre
A de détection est basé sur le pourcentage de valeur nominale kvar de l'écran Donnée
nominales. Lorsqu’un contact d’entrée de forçage monophasée est reçu par le contrôleur DGC-2020, les
paramètres de protection contre la perte d'excitation commutent et passent automatiquement des
paramètres triphasés aux paramètres monophasés de protection contre la perte d'excitation.
Lorsque la puissance d'excitation de l'alternateur est perdue, celui-ci se comporte comme un inducteur.
L’alternateur commence alors à absorber des quantités très importantes de vars La fonction 40Q se base
sur les prémices qu'à partir du moment où l'alternateur commence à absorber des quantités de vars
dépassant sa courbe de capacité régulière, il est probable que l'alternateur a perdu son potentiel
d'excitation normal. L’élément 40Q surveille la puissance réelle triphasée lorsque le contrôle triphasé est
activé ou la puissance réelle monophasée lorsque le contrôle monophasé est activé. Cet élément
compare la puissance réactive à la courbe de réponse 40Q définie par le paramètre de détection 40Q.
Référez-vous à ce sujet à la Figure 4-56.
