Avant de pouvoir réaliser cette opération, il est nécessaire de déterminer la fourchette de
tension ou d'intensité de pente du signal d'entrée du régulateur de vitesse. Si l'échelle des
valeurs de référence programmée ne correspond pas celle utilisée par l'entrée du régulateur
de vitesse, il est probable que le système produise des données ou des réactions erronées.
Les paramètres de configuration de l'échelle de référence de la tension et de l'intensité de la
sortie de pente du régulateur de vitesse ainsi que de la polarité sont accessibles à l'aide de la
commande suivante du logiciel
BESTCOMSPlus® : EXPLORATEUR DES
PARAMÈTRES>DGC-2020>GESTION MULTIGEN>SORTIE REGULATEUR DE VITESSE
(REG). Voir Figure 7-58.
Chemin d’accès IHM: PARAMETRES > GESTION ALT MULTIPLES> SORTIE ANALOGUE
REG
i. Type de sortie - Sélectionnez le type de sortie en fonction de vos besoins : Tension
ou Intensité.
ii. Réponse - Sélectionnez Augmentation si un niveau de pente élevé entraîne une
augmentation de la sortie de la tension de l'alternateur par le régulateur de vitesse ;
Sélectionnez Réduction si un niveau de pente élevé entraîne une réduction de la
sortie de la tension de l'alternateur par le régulateur de vitesse.
iii. Intensité minimum de sortie (mA) – Ce paramètre détermine le niveau d'intensité
minimum de pente du régulateur de vitesse si le Type de sortie est configuré pour
être Intensité.
iv. Intensité maximum de sortie (mA) – Ce paramètre détermine le niveau d'intensité
maximum de pente du régulateur de vitesse si le Type de sortie est configuré pour
être Intensité.
v. Tension minimum de sortie (V) – Ce paramètre détermine le niveau de tension
minimum de pente du régulateur de vitesse si le Type de sortie est configuré pour
être Tension.
vi. Tension maximum de sortie (V) – Ce paramètre détermine le niveau de tension
maximum de pente du régulateur de vitesse si le Type de sortie est configuré pour
être Tension.

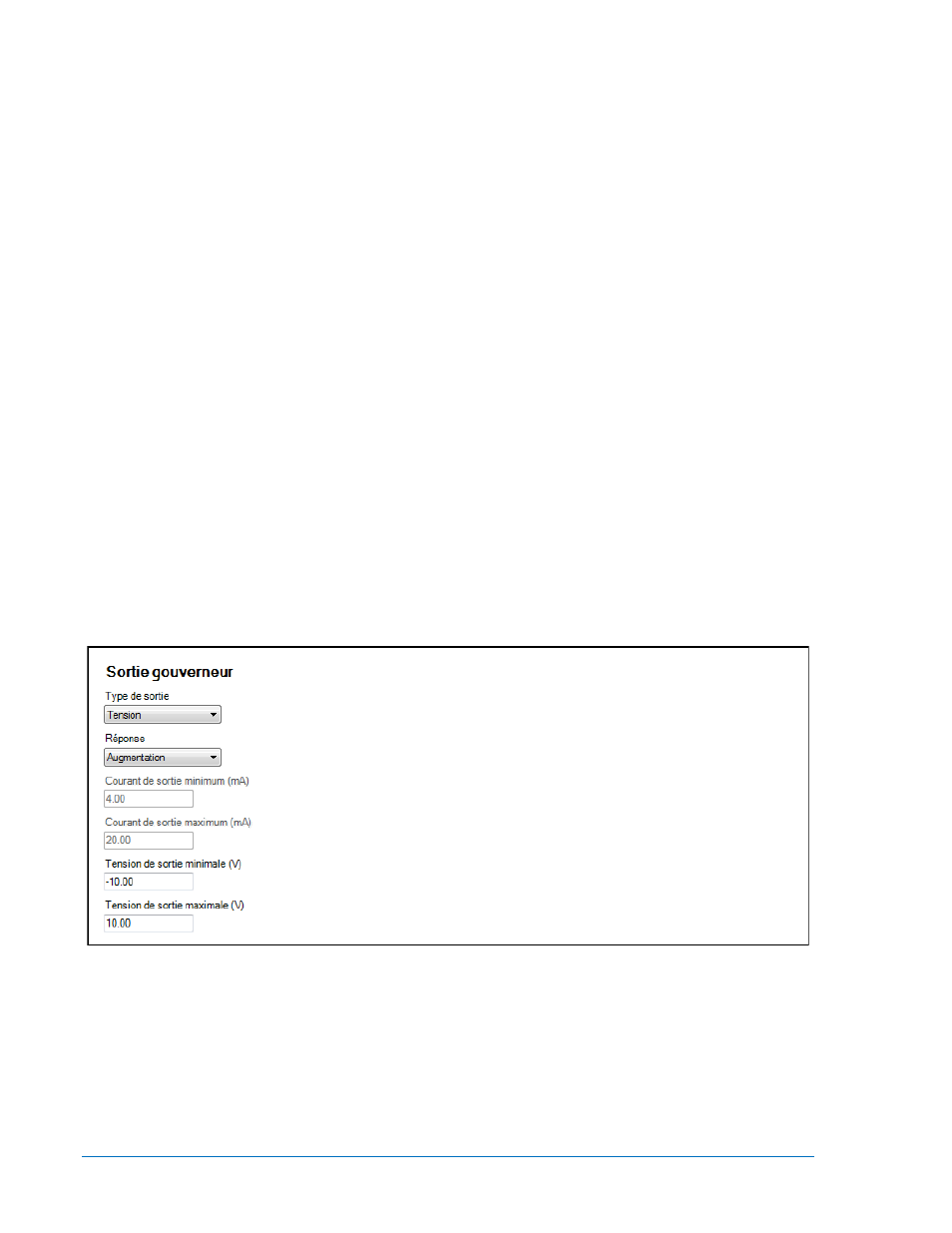

Figure 7-58. Écran Explorateur des paramètres, Gestion Multigen, Sortie du régulateur de vitesse
e. Configuration des paramètres de puissance kW et de contrôle de vitesse.
Les paramètres de configuration pour la puissance kW et le contrôle de vitesse sont
accessibles à l'aide de la commande suivante du logiciel BESTCOMSPlus® :
EXPLORATEUR DES PARAMÈTRES>DGC-2020>PARAMÈTRES DE CONTROLE DE
PENTE>PARAMÈTRES DE CONTRÔLE DE PENTE DU RÉGULATEUR DE VITESSE. Voir
Figure 7-59.
Chemin d’accès IHM: PARAMETRES > CTRL BIAIS > CONTROL BIAS GOV.
7-56 DGC-2020 - Configuration 9400270990 Rev X
