CNC PILOT 4290 HEIDENHAIN 87

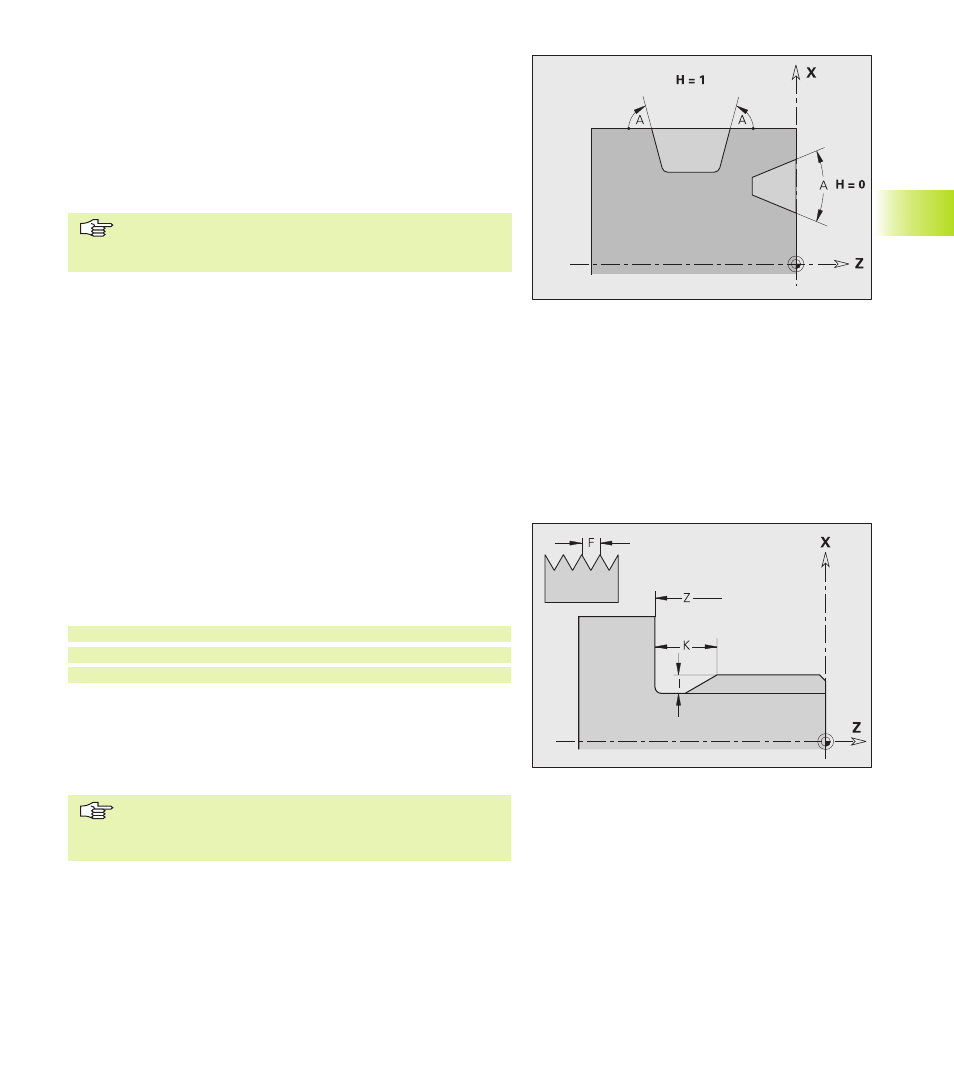

Gorge ou tournage libre
B: Rayon externe/chanfrein sur coin proche du point initial – par
défaut: 0
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
P: Rayon externe/chanfrein sur coin éloigné du point initial - par
défaut:: 0
■ P>0: rayon de l'arrondi
■ P<0: largeur du chanfrein
R: Rayon interne (aux deux angles de la gorge) – par défaut: 0
La profondeur de la gorge se réfère à l'élément de
référence. Le fond de la gorge est parallèle à l'élément
de référence.
Filet avec dégagement de filetage G24-Géo
Elément linéaire de base avec filet longitudinal (externe ou interne:
filet à pas fin ISO métrique DIN 13, al. 2, série 1), ainsi que le
dégagement de filetage qui suit (DIN 76).
Appel de la macro de contour:
N..G1 X..Z..B.. /point initial du filet
N..G24 F..I..K..Z.. /contour du filet et du dégagement de filetage
N..G1 X.. /élément transversal de raccordement
Paramètres
F:
Pas de vis
I: Profondeur du dégagement (cote de rayon)
K: Largeur du dégagement
Z: Point final du dégagement
■ N'utiliser G24 que si le filet est usiné dans le sens
défini pour le contour.
■ Le filet est usiné avec G31.
4.5 Commandes de géométr
ie
