CNC PILOT 4290 HEIDENHAIN 73

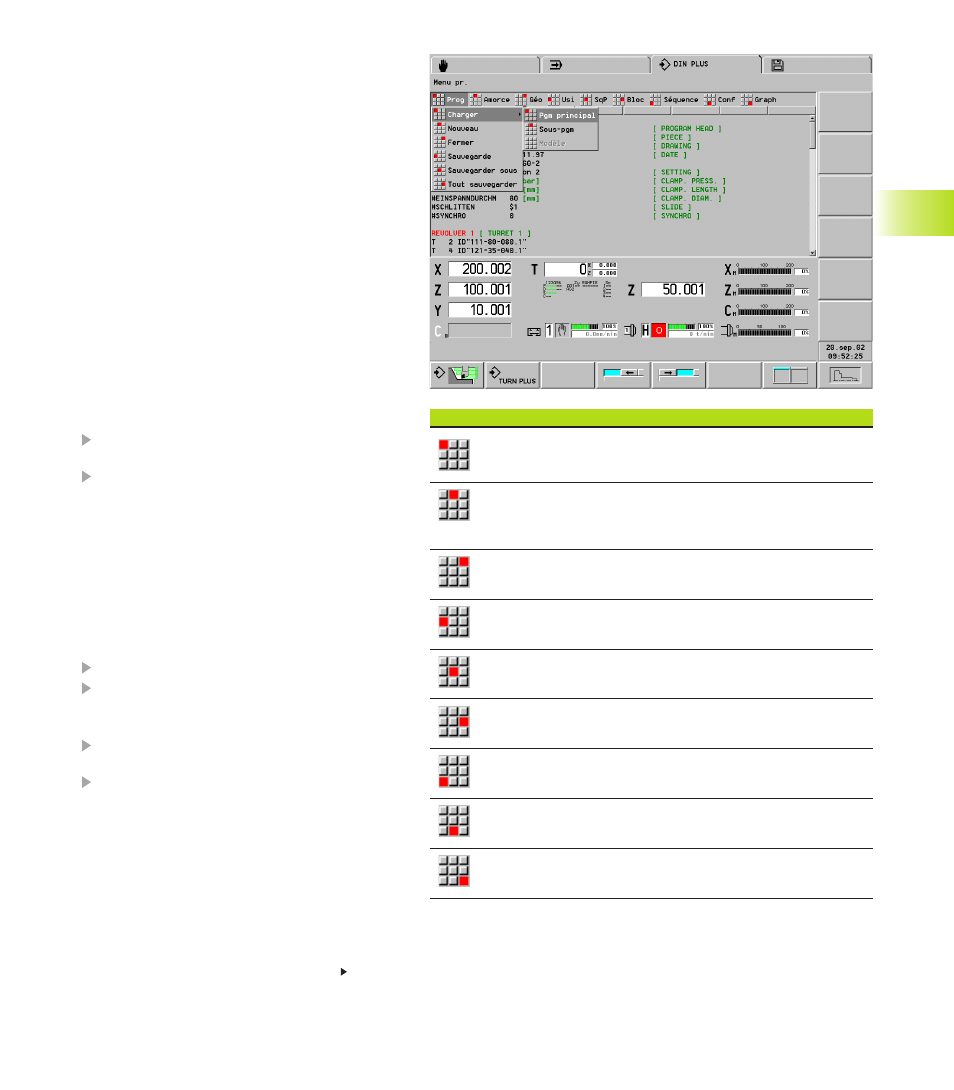

Menu principal DIN PLUS
Prog (Gestion de Programme CN)
Amorce: Usinage de l'amorce du programme CN (en-
tête du programme, composition de la tourelle, table des
moyens de serrage)
Géo: Programmation du contour de la pièce brute et de
la pièce finie (sous-menu „Géométrie“)
Usi: Programmation de l'usinage de la pièce (sous-menu
„Usinage“)
SqP: Insertion de indicatifs de sections de Pgm
Bloc: Renvoi vers les „fonctions bloc“ (menu Bloc)
Séquence: Fonctions de numérotation des séquences
CN, fonctions de recherche et „édition libre“
Configuration de l'écran DIN PLUS (avec/sans écran
opérateur)
Graph: Configuration de la „fenêtre graphique“,
activation/désactivation de l'affichage du contour
4.3 L'éditeur de DIN PLUS
Groupe de menus „Géo(métrie)“ (programmation
des contours):
■ Pièce brute – mandrin/barre G20: crée une
séquence CN dans la section PIECE BRUTE,
commute vers le menu „Géométrie“ et ouvre la
boîte de dialogue „Mandrin cyl./tube G20“.
■ Pièce brute – pièce moulée G21: crée une
séquence CN dans la section PIECE BRUTE,
commute vers le menu „Géométrie“ et ouvre la
boîte de dialogue „Pièce moulée G21“.
■ Pièce brute – Contour libre: positionne le curseur
sur la section de programme PIECE BRUTE et
commute vers le menu „Géométrie“.
■ Pièce finie: positionne le curseur sur la section de
programme PIECE FINIE et commute vers le
menu „Géométrie“.
Menus particuliers:
■ Usinage: commute vers le sous-menu „Usinage“
et positionne le curseur sur USINAGE
■ SqP (Indicatif de Section de Pgm) – inscrit un
nouvel indicatif de section
Sélectionner un indicatif de section et appuyer
sur ENTREE
La CNC PILOT inscrit l'indicatif de section (à la
bonne position)
■ Bloc: commute ver „Menu bloc“ (cf. „ 4.3.4 Menu
bloc“).
Groupe de menus „Séquence“
■ Début pgm positionne le curseur au début du
programme
■ Fin pgm: positionne le curseur à la fin du
programme
■ Fonctions de recherche – Rechercher séquence
Inscrire le numéro de la séquence
La CNC PILOT positionne le curseur sur le
numéro de la séquence (si celle-ci existe).
■ Fonctions de recherche – Chercher mot
Inscrire le mot CN (commande G, paramètre
d'adresse, etc.)
La CNC PILOT positionne le curseur sur la
séquence CN suivante qui contient le mot CN
recherché. Recherche à partir de la position du
curseur jusqu'à la fin du programme, puis à partir
du début du programme.
■ Incrément (pas) de numérotation des séquences
CN. Le pas de numérotation n'est valable que
pour ce programme CN.
Suite: cf. page suivante
