6 TURN PLUS 328
6.16.7 Usinage intégral
Vous définissez le contour de la pièce brute et de la
pièce finie et TURN PLUS génère le plan de travail
de la pièce complète.
Selon les données de la „suite chronologique
d'usinage“, TURN PLUS active après l'usinage sur la
face avant un programme expert destiné au
changement de pièce (paramètre d'usinage 21):
■ „Desserrer/reserrer – Usinage intégral“: La
contre-broche saisit la pièce (introduction de „UP-
UMKOMPL“)
■ „Tronçonnage - Usinage intégral“: Usinage de
barre – La pièce est tronçonnée est saisie par la
contre-broche (introduction de „UP-UMKOMPLA“)
Le programme CN créé contient l'usinage sur les
faces avant et arrière (y compris le perçage, fraisage
et usinage interne), l'appel du programme expert
ainsi que les informations de serrage relatives aux
deux serrages (cf. également: „
4.18.3 Usinage
intégral“)

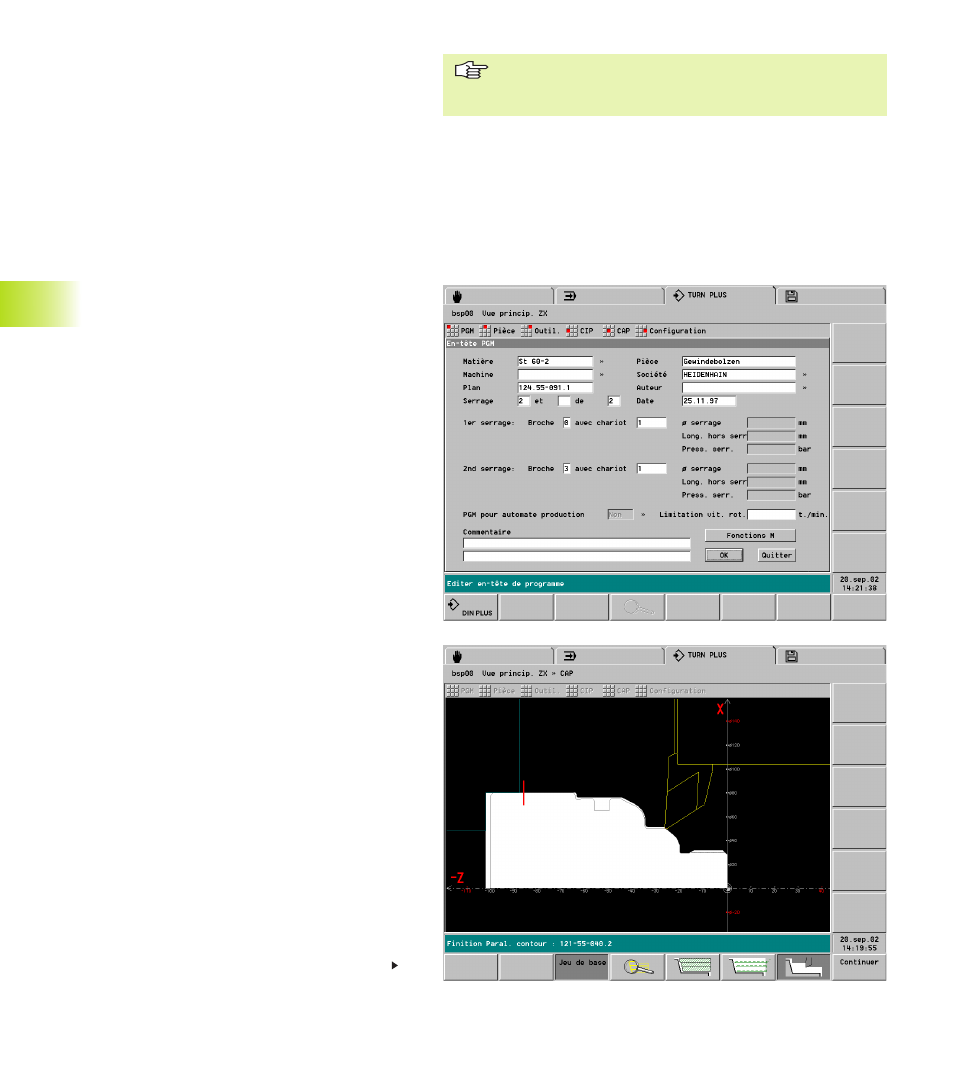

Conditions requises pour l'usinage intégral
■ En-tête programme: Affectation broche – chariot
pour le 2ème serrage (champs d'introduction:
„2ème serrage broche .. avec chariot ..“).
■ Suite chronologique de l'usinage: Inscrire
l'„usinage principal“ DESSERRER/RESERRER ou
TRONCONNER après l'usinage sur la face avant
(cf. „
6.13.2 Suite chronologique de l'usinage“).
Pour l'usinage sur la face arrière, vous pouvez:
■ inscrire après DESSERRER/RESERRER /
TRONCONNER les opérations d'usinage.
■ utiliser la même suite chronologique d'usinage
que celle qui sert à l'usinage sur la face avant (pas
d'autres lignes après DESSERRER/RESERRER /
TRONCONNER).
Suite: cf. page suivante
6.16.6 Perçage
Perçage sans indication d'ajustement
TURN PLUS sélectionne des outils qui permettent
d'usiner jusqu'à la cote finale. Il recherche tout
d'abord un foret hélicoïdal, puis un foret à
plaquettes réversibles.
Perçage avec indication d'ajustement
TURN PLUS usine le trou en deux étapes.
■ Trou d'un diamètre inférieur au diamètre nominal
du trou.
■ „Alésage“ à la cote finale
6.16 Remarques sur l'usinage
TURN PLUS n'utilise que l'information „avec/sans
ajustement“. Le type d'ajustement (H6, H7, ..) n'a aucune
répercussion.
