4.1
1 Cy
cles de fr
aisag
e
Paramètres
Q:

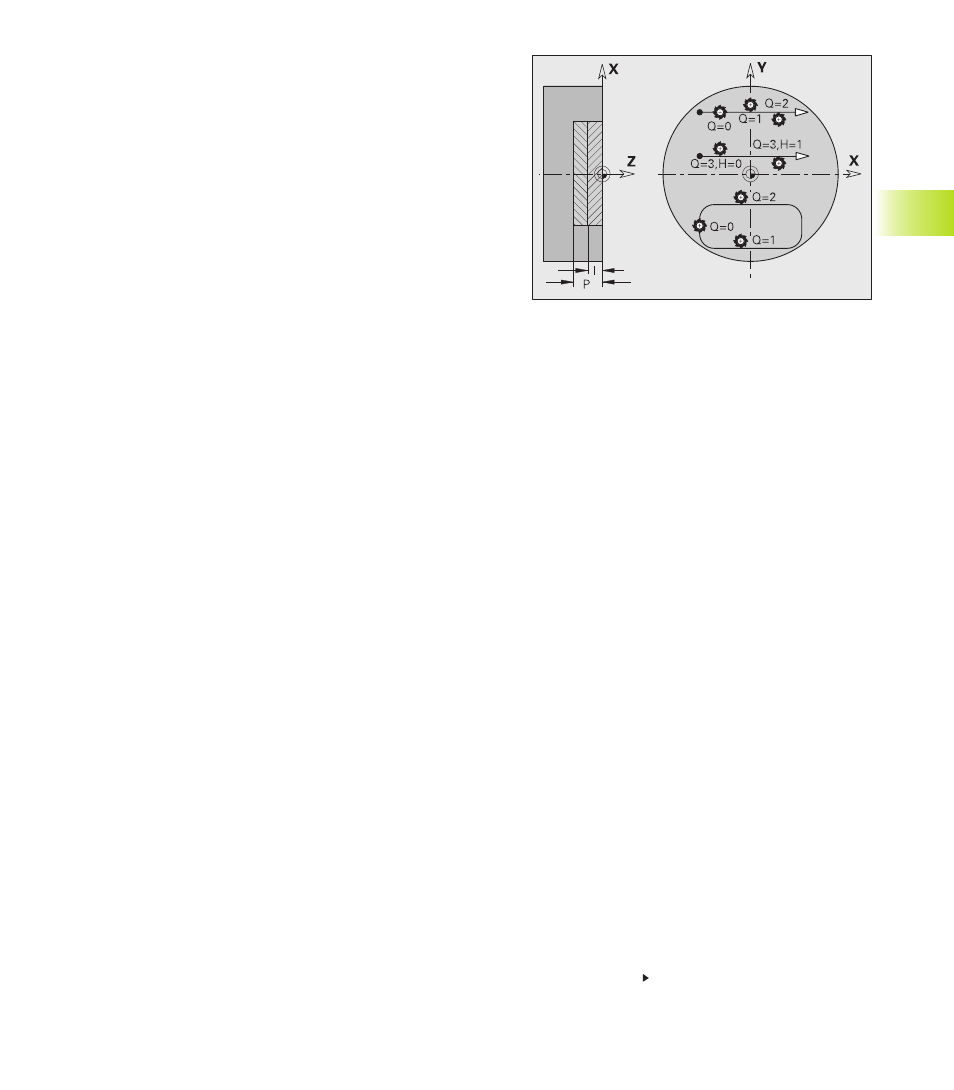

Type de cycle (= endroit du fraisage)
■ Q=0: centre de la fraise sur le contour (sans CRD)
■ Q=1 – contour fermé: fraisage interne
■ Q=1 – contour ouvert: à gauche dans le sens de l'usinage;
les zones cussessives qui sont en intersection ne seront pas
usinées
■ Q=2 – contour fermé: fraisage externe
■ Q=2 – contour ouvert: à droite dans le sens de l'usinage; les
zones successives qui sont en intersection ne seront pas
usinées
■ Q=3 (avec contours ouverts): en fonction du „sens de
fraisage H“ et du sens de rotation de la fraise, le fraisage aura
lieu à gauche ou à droite du contour (cf. tableau)
■ Q=4 – contour fermé: fraisage interne
■ Q=4 – contour ouvert: à gauche dans le sens de l'usinage;
les zones successives qui sont en intersection seront usinées
■ Q=5 – contour fermé: fraisage externe
■ Q=5 – contour ouvert: à droite dans le sens de l'usinage; les
zones successives en intersection seront usinées
NS: Début section du contour – n° de séquence
■ figures: numéro de séquence de la figure
■ „contour libre“: premier élément du contour (pas le point
initial)
NE: n° de séquence – Fin section du contour
■ Figures, contours fermés: pas d'introduction
■ Contours ouverts: dernier de l'élément de contour
■ Le contour comporte un seul élément: pas d'introduction
H: Sens de déplacement de la fraise – par défaut: 0
■ H=0: en opposition
■ H=1: en avalant
I: Plongée (max.) – par défaut: fraisage en une passe
F: Avance de passe (plongée en profondeur) – par défaut: avance
active
E: Avance réduite pour éléments circulaires – par défaut: avance
actuelle
R: Rayon de l'arc de cercle d'approche/de sortie – par défaut: 0
■ R=0: élément de contour directement abordé; plongée au
point d'approche, au-dessus du plan de fraisage – puis
plongée verticale en profondeur
■ R>0: la fraise se déplace sur l'arc de cercle d'approche/de
sortie qui se raccorde par tangentement à l'élément de
contour
■ R<0 aux angles internes: la fraise se déplace sur l'arc de
cercle d'approche/de sortie qui se raccorde par tangentement
à l'élément de contour
■ R<0 aux angles externes: l'élément de contour est abordé/
quitté par tangentement
P: Profondeur de fraisage
■ fraisage, finition – par défaut: profondeur de fraisage de la
définition du contour
■ ébavurage: profondeur de plongée de l'outil
K: Plan de retrait – par défaut: retour à la position
initiale
■ face frontale ou face arrière: position de
retrait dans le sens Z
■ pourtour: position de retrait dans le sens X
(cote de diamètre)
B: Largeur de chanfrein lors de l'ébavurage des
arêtes supérieures (signe sans signification)
J: Diamètre de pré-usinage (diamètre de la fraise
d'usinage)
■ nécessaire pour l'ébavurage de contours
ouverts
■ inutile si le diamètre de l'outil d'ébavurage
est égal au diamètre de l'outil de fraisage
D, V: Début, fin numéro d'élément pour figures
(uniquement si des figures partielles doivent
être usinées)
Numéros d'élément pour les figures:
Sens de définition du contour pour les figures:
„anti-horaire“.
■ Rectangle, polygone et rainure linéaire: L'„angle
de position“ (angle par rapport à l'axe longitudinal
ou par rapport à un côté du polygone) est dirigé
vers le premier élément du contour
■ Rainure circulaire: l'arc de cercle le plus grand
est le premier élément du contour
■ Cercle entier: Le demi-cercle supérieur est le
premier élément du contour
Suite: cf. page suivante
