4 DIN PLUS 68
4.2.4 Programmation d'outils
La désignation des emplacements d'outils est
définie par le constructeur de la machine. Le
logement d'outil se voit alors attribuer un numéro T
unique.
Avec la ”commande T“ (section: USINAGE), vous
programmez la position du logement d'outil avec la
position d'orientation du porte-outils. L'affectation
des outils par rapport aux positions d'orientation
sont prises en compte par la CNC PILOT dans la
section TOURELLE ou dans la ”liste d'outils“ si le
numéro T n'est pas défini dans la section TOUR-
ELLE.
4.2 Remarques sur la programmation
■ Pour valider les compléments/modifications sur les
contours, apppuyez une nouvelle fois sur GRAPHISME.
■ Condition indispensable à l'“affichage du contour”:
Les numéros de séquences CN doivent être sans
ambiguité !
Suite: cf. page suivante
L'adaptation (actualisation) du contour est
également réalisée pour les „contours auxiliaires“.
Conditions requises pour l'adaptation (actualisation)
du contour:
■ Définition de la pièce brute
■ La définition d'outil doit être suffisante (la
„définition simple d'outil“ ne suffit pas)
L'adaptation du contour n'est exécutée que pour
les contours de tournage – pas pour les contours
avec axe C ou Y.

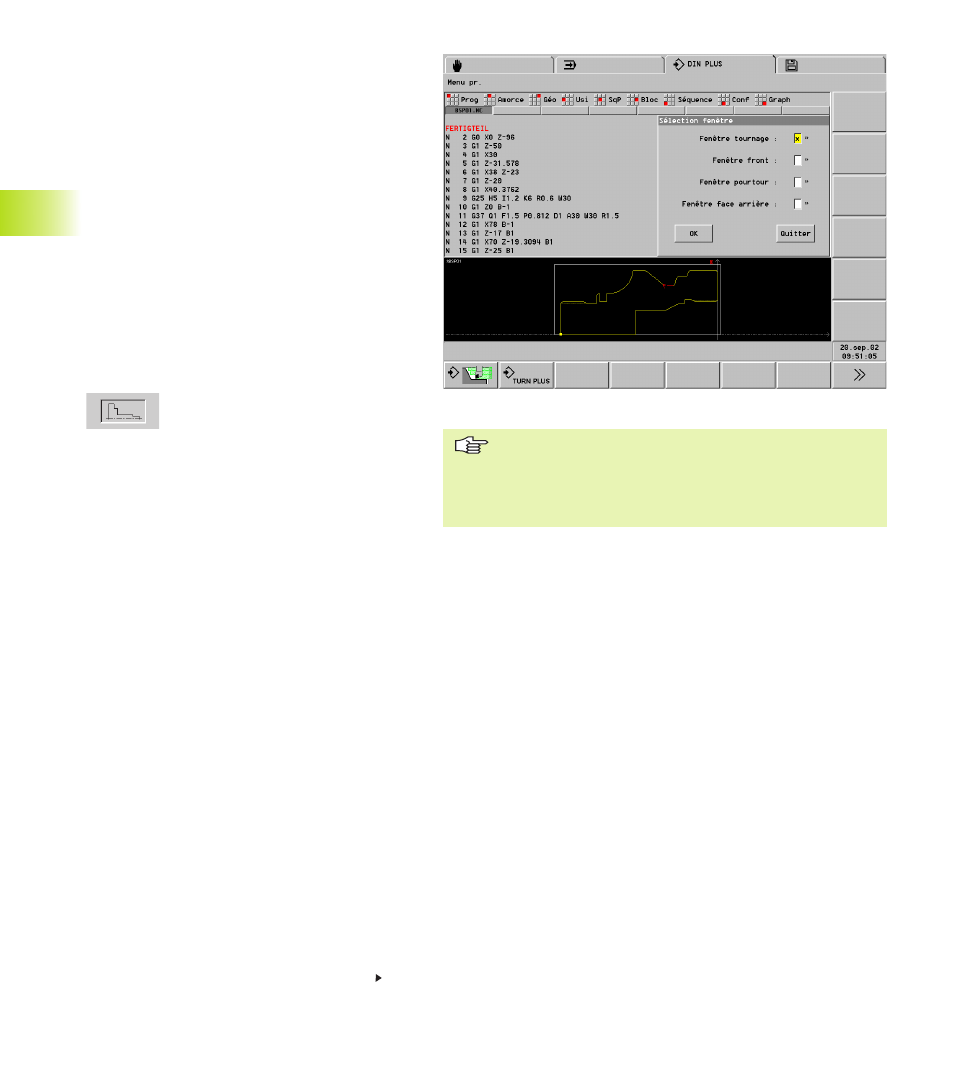

Affichage du contour
Lors de l'édition, la CNC PILOT affiche les contours
programmés dans une ou deux fenêtre(s)
graphique(s).
■ Sélection de la fenêtre graphique: Menu principal
„Graph – Fenêtre”
■ Retour à l'affichage machine: Menu principal
„Graph – ARR. graph.“
Activer la fenêtre graphique ou
actualiser les contours
Remarques:
■ Le point initial du contour de tournage est signalé
par un ”petit carré”.
■ Si le curseur est situé sur une séquence de la
„pièce brute ou finie”, l'élément de contour
correspondant est en rouge et le sens de
définition du contour est affiché.
■ Lors de la programmation des cycles d'usinage,
vous pouvez utiliser le contour affiché pour
déterminer les références des séquences.
■ Pour la représentation de contours sur le pourtour,
la CNC PILOT part du fond du modèle (diamètre
de référence pour POURTOUR).
