4 DIN PLUS 188

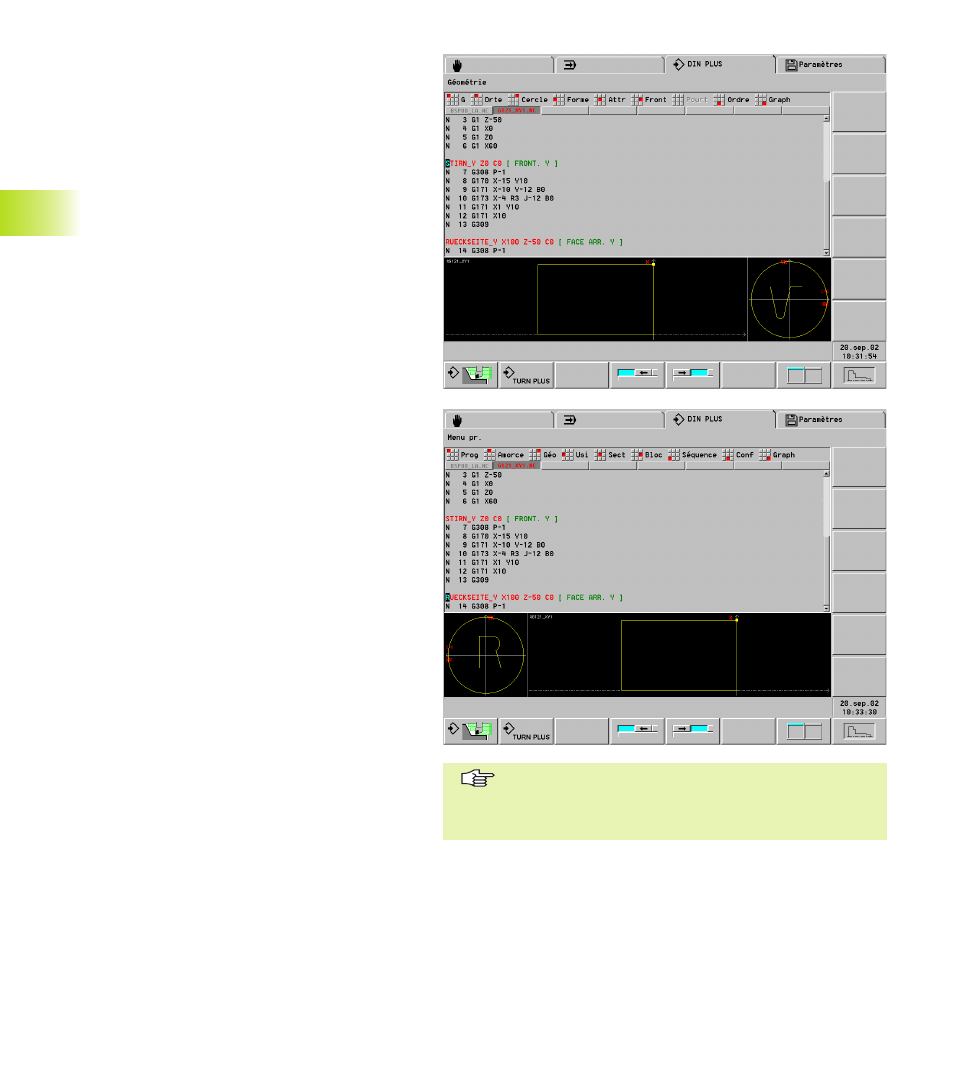

Pour l'usinage avec axe Y sur la face arrière (face frontale
arrière), désactivez la conversion des arcs de cercle (G30
H2) et réactivez celle-ci (G30 H1) pour le tournage et
l'usinage du plan YZ (pourtour).
4.1
8 Ex
emples et r
emar
ques
Programmation
Lors de la programmation du contour de la face
arrière, il convient de tenir compte de l'orientation
de l'axe XK (ou de l'axe X) et du sens de rotation
pour les arcs de cercle.
Tant que vous utilisez les cycles de perçage et de
fraisage, vous n'avez à tenir compte d'aucunes
particularités pour l'usinage sur la face arrière car
ces cycles se réfèrent à des contours
préalablement définis.
Pour l'usinage sur la face arrière avec les
commandes de base G100..G103 (ou G0..G3, G12..
G13 pour l'axe Y), les conditions sont les mêmes
que les conditions relatives aux contours sur la face
arrière.
Tournage
Les programmes experts de changement de pièces
contiennent des fonctions de conversion et
d'inversion. Règles en vigueur pour l'usinage sur la
face arrière (2ème serrage):
■ Sens +: on s'éloigne de la pièce
■ Sens –: on se dirige vers la pièce
■ G2/G12: arcs de cercle „sens horaire“
■ G3/G13: arcs de cercle „sens anti-horaire“
Usinage intégral avec contre-broche
G30: Le programme expert commande l'inversion
de l'axe Z et la conversion des arcs de cercle (G2,
G3, ..) . La conversion des arcs de cercle est
nécessaire pour le tournage et pour l'usinage avec
l'axe C.
G121: Le programme expert décale le contour et
inverse le système de coordonnées (axe Z). Toute
autre programmation de G121 est généralement
inutile pour l'usinage de la face arrière (2ème
serrage).
Usinage intégral avec une broche
G30: n'est généralement pas nécessaire
G121: Le programme expert inverse le contour.
Toute autre programmation de G121 est
généralement inutile pour l'usinage de la face
arrière (2ème serrage).
Travail sans programme expert
Si vous n'utilisez pas les fonctions de conversion et
d'inversion, le principe suivant est de rigueur:
■ Sens +: on s'éloigne de la broche principale
■ Sens –: on se dirige vers la broche principale
■ G2/G12: arcs de cercle „sens horaire“
■ G3/G13: arcs de cercle „sens anti-horaire“
