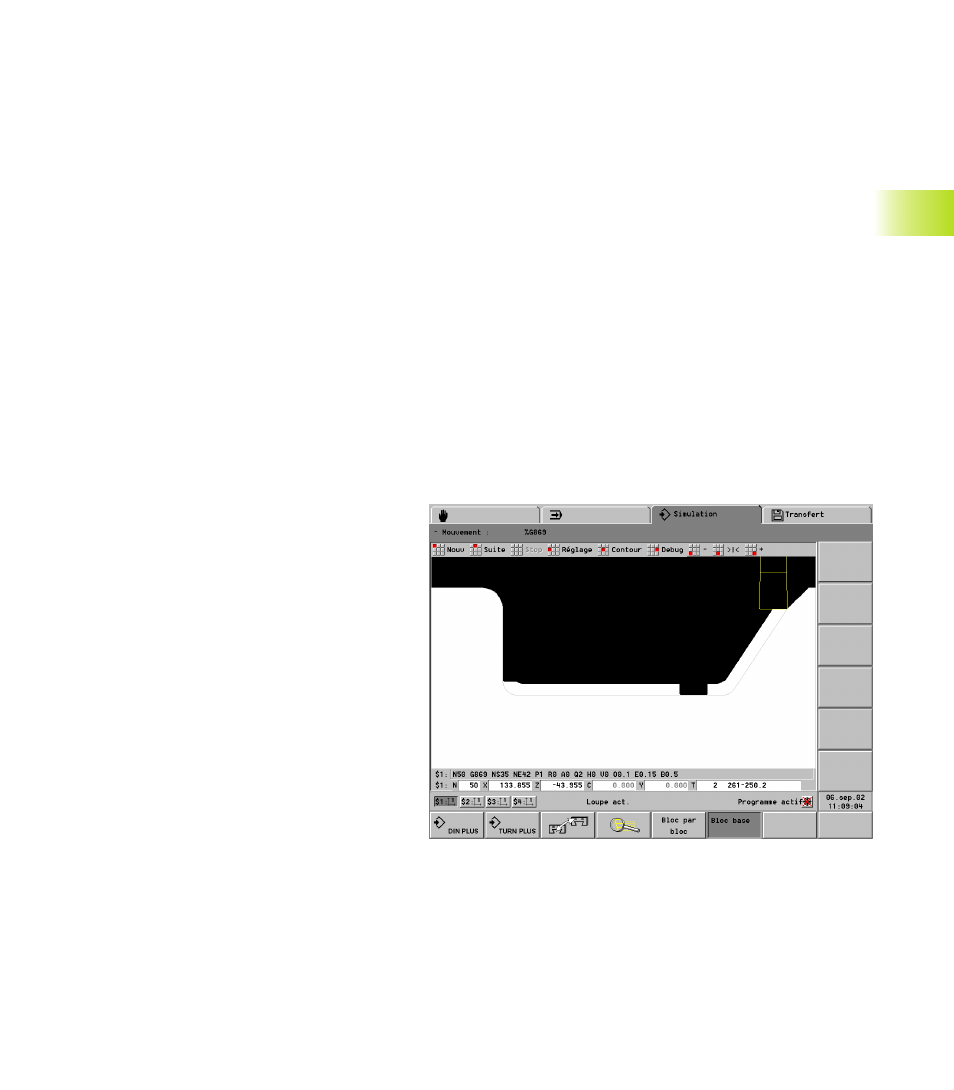

HEIDENHAIN CNC Pilot 4290 - Manuel (Page 143)

CNC PILOT 4290 HEIDENHAIN 131
4.7 Cy
cles de t
our
nag
e
Q: Déroulement – par défaut: 0
■ Q=0: ébauche et finition
■ Q=1: ébauche seulement
■ Q=2: finition seulement
U: Tournage unidirectionnel – par défaut: 0
■ U=0: bidirectionnel
■ U=1: unidirectionnel dans le sens du
contour
H: Type de dégagement en fin de cycle – par
défaut: 0
■ H=0: retour au point initial (gorge axiale:
sens Z puis sens X); gorge radiale: sens X puis
sens Z)
■ H=1: positionne l'outil devant le contour fini
■ H=2: relève l'outil à la distance de sécurité
et arrête
V: Définition début/fin – par défaut: 0
Un chanfrein/arrondi sera usiné:
■ V=0: au début et à la fin
■ V=1: au début
■ V=2: à la fin
■ V=3: pas d'usinage
O: Avance de plongée – par défaut: avance active
E: Avance de finition – par défaut: avance active
B: Largeur de décalage - par défaut: 0
Remarques sur l'usinage
■ Transition tournage et usinage en plongée: Avant
de passer du tournage à l'usinage en plongée, la
CNC PILOT rétracte l'outil de 0,1 mm. Ainsi la
dent „basculée“ est droite pour l'usinage en
plongée. Ceci est réalisé indépendamment de la
„largeur du décalage B“.
■ Arrondis et chanfreins internes: Avant l'usinage
de l'arrondi, des élévations sont exécutées en
fonction de la largeur de l'outil d'usinage de
gorges et des rayons d'arrondi. Ces élévations
permettent d'éviter une „transition coulante“
entre l'usinage de gorge et le tournage. Ceci a
pour but d'éviter que l'outil ne soit endommagé.
■ Arêtes: Les arêtes isolées font l'objet d'un
usinage en plongée. Ceci évite les „anneaux
suspendus“.
