4 DIN PLUS 106

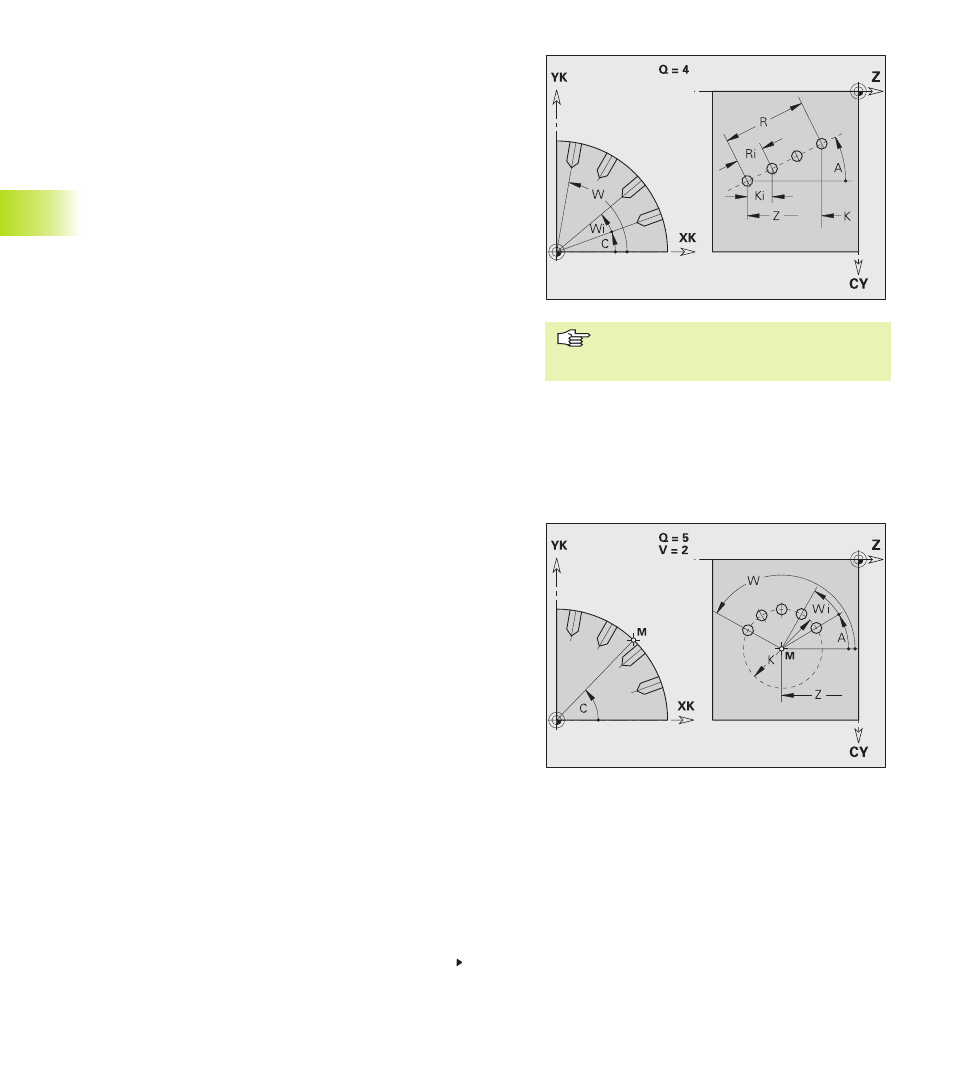

Modèle circulaire sur le pourtour G412-Géo
G412 agit sur le trou/la figure défini(e) dans la séquence suivante
(G310..315, 317).
Remarques sur la programmation
■ Programmer le trou/la figure dans la séquence suivante sans
centre. – Exception rainure circulaire: Le „centre de courbure I,
J“ sera additionné à la position du modèle (cf. „
4.5.8 Modèle
circulaire avec rainures circulaires“).
■ Le cycle de fraisage (section USINAGE) appelle le trou/la figure
dans la séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures
K: Diamètre du cercle
A: Angle initial – Position de la première figure (référence: axe Z)
– par défaut: 0°
W: Angle final – Position de la dernière figure (référence: axe Z) –
par défaut: 360°
Wi: Distance entre les figures
Si vous programmez ”Q, Z et C“, les
trous/figures seront disposé(e)s
régulièrement sur le pourtour.
Modèle linéaire sur le pourtour G411-Géo
G411 agit sur le trou/la figure défini(e) dans la séquence suivante
(G310..315, 317).
Remarques sur la programmation
■ Programmer le trou/la figure dans la séquence suivante sans
centre.
■ Le cycle de fraisage (section USINAGE) appelle le trou/la figure
dans la séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures - par défaut: 1
Z: Point initial
C: Point initial (angle initial)
K: Point final
W: Point final (cote d'angle)
Ki: Distance entre les figures (dans le sens Z)
Wi: Distance angulaire entre les figures
A: Angle axe longitudinal (référence: axe Z) – par défaut: 0°
R: Longueur totale du modèle
Ri: Distance entre les figures (distance modèle)
Suite: cf. page suivante
