5.8 Contrôle du déroulement
du programme CN
Dans le cas des programmes CN complexes
comportant des opérations relationnelles, des
calculs avec variables, événements, etc., vous
simulez les introductions de données et
événements et testez ainsi toutes les articulations
du programme.
Groupe de menus „Debug“:
■ „Debug – Init. pt. inter. (séquence initiale)“
„Debug – Effacer pt. inter. (séquence initiale)“
„Debug – Afficher pt. inter. (séquence initiale)“
Lorsque vous définissez une „séquence initiale“,
le programme CN est compilé jusqu'à cette
séquence sans que les trajectoires ne soient
affichées. La CNC PILOT arrête – „Suite“ poursuit
la simulation.
■ „Debug – Variables/bloc (séquence) source“
En configuration standard, la séquence CN source
est affichée au dessous de la fenêtre de
simulation. Avec „Variables/bloc source“, vous
commutez entre l'affichage de quatre „variables
sélectionnées“ et l'affichage de la séquence
source CN.

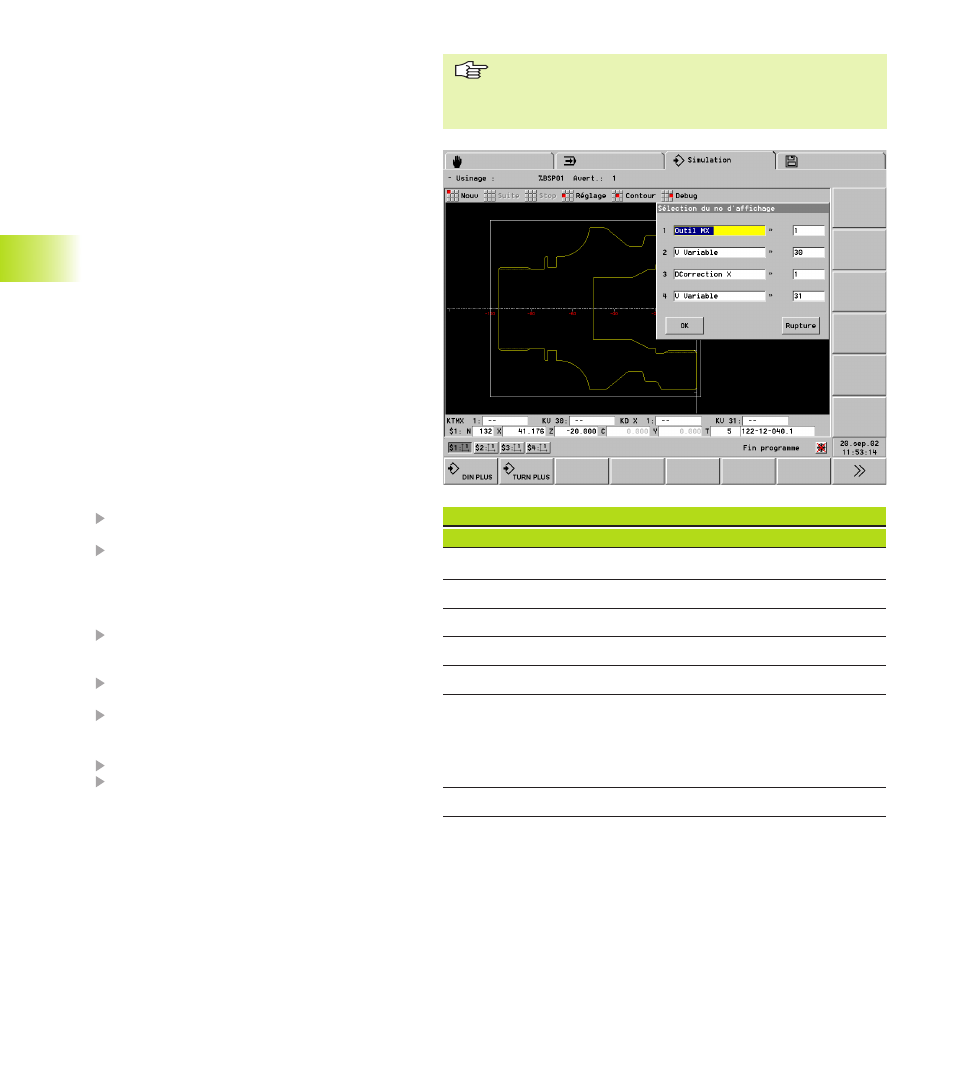

■ „Debug – Affichage variables – ...“
■ „... – Toutes variables #“
Les variables sont affichées dans une boîte de
dialogue.
Afficher les variables désirées avec „flèche vers
le haut/le bas“ et „Page vers l'avant/l'arrière“.
Si l'on ne fait qu'afficher le numéro de variable,
elle ne sera pas utilisée.
■ „... – Toutes variables V“
Sélectionner le groupe de variables et définir le
„premier numéro de variable“ (boîte de dialogue
„V affich.“)
Les variables sont affichées dans une boîte de
dialogue.
Afficher les variables désirées avec „flèche vers
le haut/le bas“ et „page vers l'avant/l'arrière“.
■ „... – Init. affichage“
Régler le type de variables ainsi que le numéro
Les variables sont affichées (en alternative à la
„séquence source CN“).
■ „... – Réinit. affichage
Les variables ne seront plus affichées.
5.8 Contrôle du déroulement du programme CN
Groupes de variables
Sélection Affichage Signification
# Variable # .. Variable #
V Variable KV .. Variable V
Corr. outil X, ... KD X, ... Corrections d'outil
Cotes machine X, ... KM X, ... Cotes de la machine
Cotes outil Mx, ... KTM X, ... Cotes de l'outil
Evénements séquentiels – Evénements de la
gestion de vie (durée
d'utilisation) de l'outil et
recherche de séquence
initiale
Evénements externes – Evénements externes
Les variables et événements sont simulés. Par
conséquent, les variables et événements utilisés en
modes de fonctionnement Automatique et Manuel ne
sont pas affectés.
