3.2.5 Touches broche et touches de
sens manuelles
Les touches du „panneau de commande de la
machine“ sont utilisées pour l'usinage de la pièce
en mode manuel et avec des fonctions spéciales
comme celles du calcul de positions/valeurs de
correction (teach-in, Affleurer la pièce, etc.) .
L'activation de l'outil ainsi que la définition de la
vitesse de rotation broche, de l'avance, etc.
s'effectuent par menu.
Lorsque vous appuyez simultanément
sur les touches de sens manuelles X et Z,
vous déplacez le chariot en diagonale.
3.2 Mode de fonctionnement Manuel
3.2.6 Touche de commutation de
chariot et de broche
■ Sur les tours équipés de plusieurs chariots, les
touches de sens manuelles se réfèrent au
„chariot sélectionné“.
■ Sélection du chariot: touche de commutation de
chariot
■ Affichage du „chariot sélectionné“: affichage de
la machine
■ Sur les tours équipés de plusieurs broches, les
touches broches se réfèrent à la „broche
sélectionnée“.
■ Sélection de la broche: Touche de commutation
broche
■ Affichage de la „broche sélectionnée“: Affichage
de la machine.
■ Pour les fonctions d'ajustage qui concernent un
chariot/une broche (point zéro pièce, point de
changement d'outil, etc.), vous définissez le
chariot/la broche avec la touche de commutation
de chariot/broche.
■ En règle générale, l'affichage machine contient
des éléments relatifs au chariot et à la broche.
Vous commutez entre ces éléments d'affichage à
l'aide de la touche de commutation du chariot/de
la broche (cf. „
3.6 Affichage de la Machine“).

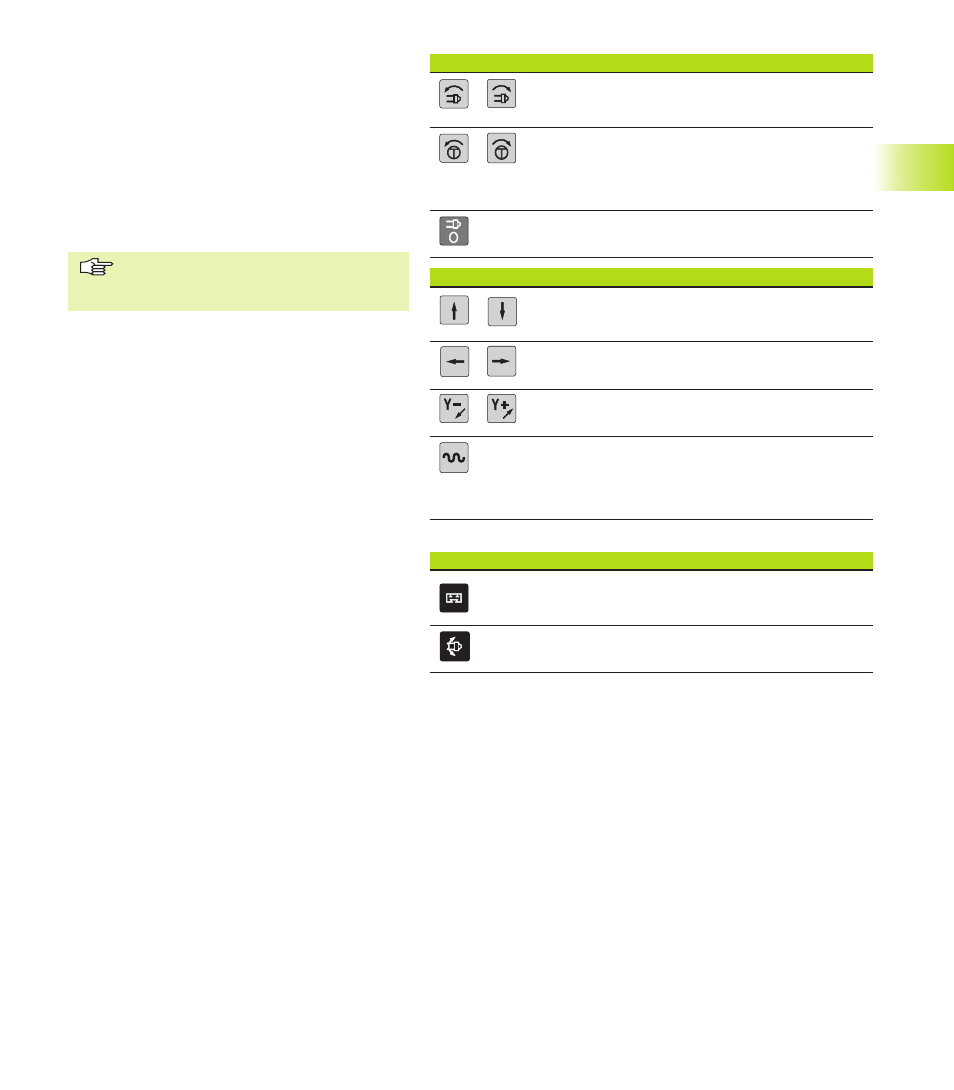

Touches broche
Activation de la broche dans le sens M3/M4
Avance manuelle discontinue de la broche dans le
sens M3/M4. La broche tourne tant que la touche
reste enfoncée. Vitesse de rotation manuelle
discontinue: paramètres-machine 805, 855, ....
Arrêt de la broche
Touches de sens manuelles (touches Jog)
Déplacer le chariot dans le sens X
Déplacer le chariot dans le sens Z
Déplacer le chariot dans le sens Y
Déplacer le chariot en avance rapide: Appuyer
simultanément sur la touche d'avance rapide et sur
la touche de sens manuelle. Avance rapide:
paramètres-machine 204, 254, ...
Touche de commutation de chariot/broche
Commute vers le „chariot suivant“
Commute vers la „broche suivante“
