4 DIN PLUS 98
G103-Géo

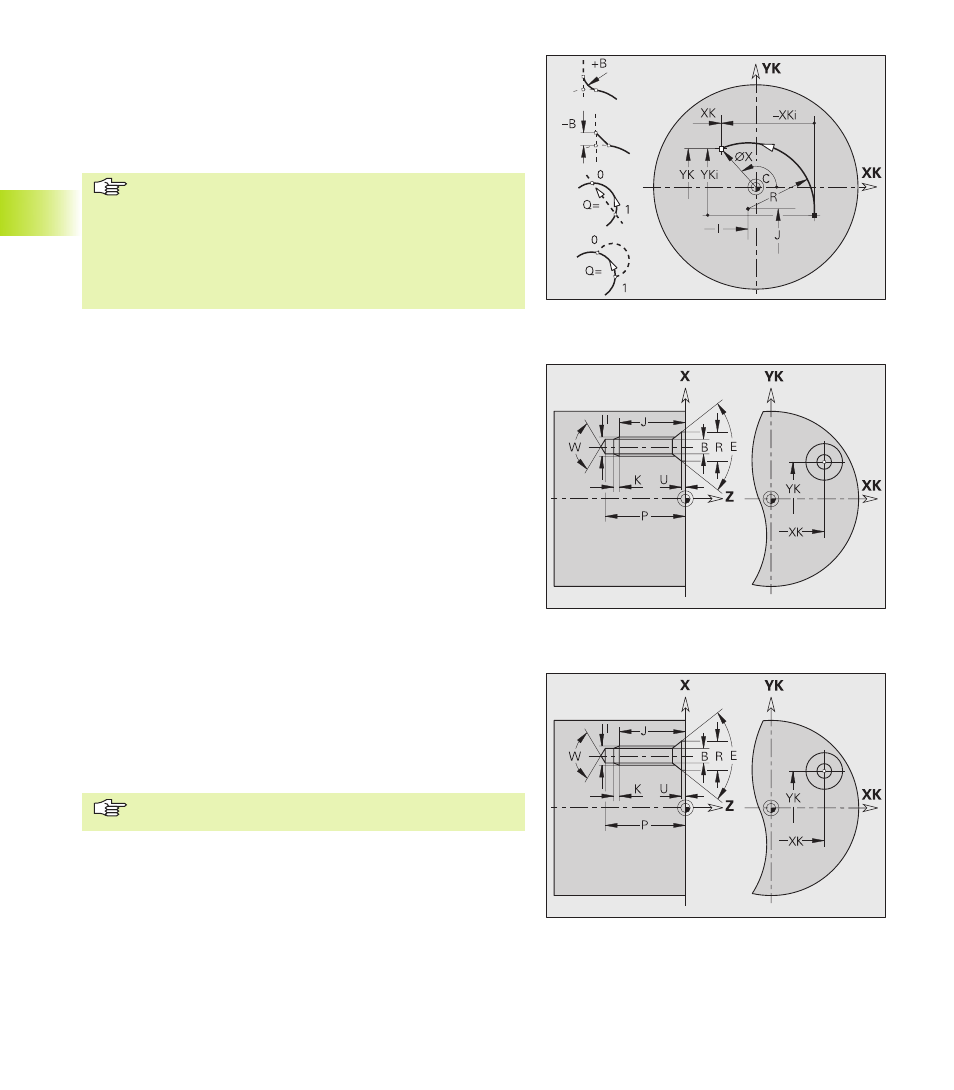

Perçage sur la face frontale/arrière G300-Géo
Trou avec lamage et filet.
Paramètres
XK, YK: Centre en coordonnées cartésiennes
B: Diamètre de perçage
P: Profondeur de perçage (sans pointe de perçage)
W: Angle de pointe – par défaut: 180°
R: Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
I: Diamètre du filet
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
V: Filet à gauche ou à droite – par défaut: 0
■ V=0: filet à droite
■ V=1: filet à gauche
A: Angle – inclinaison du trou (par référence à l'axe Z)
■ face frontage – par défaut: 0° (plage: –90° < A < 90°)
■ Face arrière – par défaut: 180° (plage: 90° < A < 270°)
O: Diamètre de centrage
Réalisation de trous G300 avec G71...G74.
4.5 Commandes de géométr
ie B: Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Programmation
■ X, XK, YK: en absolu, incrémental, avec effet modal ou
„?“
■ C: en absolu, incrémental ou avec effet modal
■ I, J: en absolu ou en incrémental
■ Le point final ne doit pas être le point initial (pas de
cercle entier).
