CNC PILOT 4290 HEIDENHAIN 231

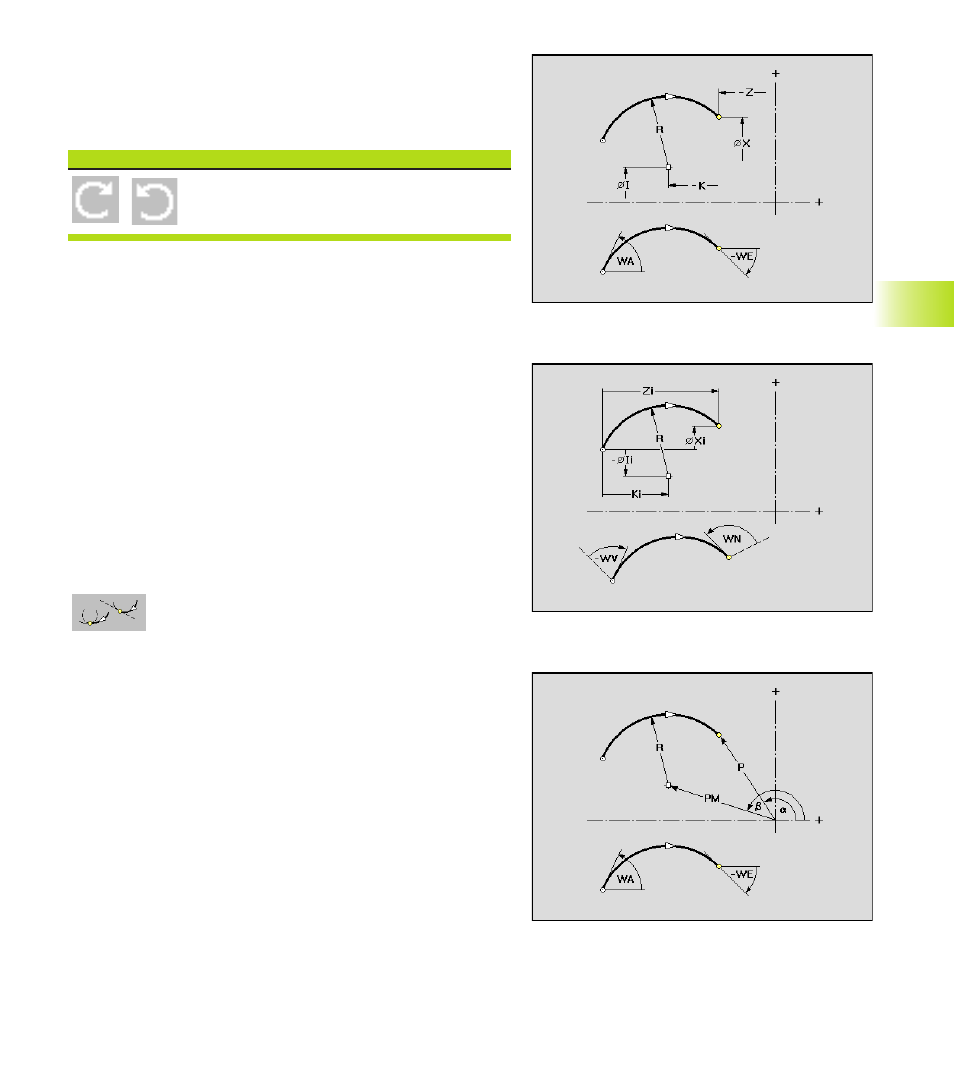

Arcs
Sélectionnez le sens de rotation de l'arc de cercle à l'aide du
symbole du menu et indiquez les cotes de l'arc de cercle.
Vous définissez ce type de cotation par softkey (cf. tableau).
Arcs
Sélectionner le sens de rotation de l'arc de
cercle
Paramètres du point final de l'arc de cercle
X, Z:
Point final en coordonnées cartésiennes
Xi, Zi: Distance point initial/point final
P,
α
: Point final en coordonnées polaires (référence angle
α
: axe
Z positif)
Pi,
α
i: Point final polaire, incrémental (Pi: distance linéaire entre le
point initial et le point final; référence
α
i: cf. figure
Paramètres de centre de l'arc de cercle
I, K:
Centre (cote de rayon XM)
Ii, Ki: Distance entre le point initial et le centre
PM,
β
: Centre polaire (référence angle
β
: axe Z positif)
PMi,
β
i: Centre polaire, incrémental (PMi: distance linéaire entre le
point initial et le centre; référence
β
i: angle compris entre
la ligne imaginaire au point initial, parallèle à l'axe Z et la
ligne point initial – centre)
Autres paramètres
R:
Rayon de l'arc de cercle
Tangentiel/non tangentiel: définir la transition vers
l'élément de contour suivant
Paramètre de l'„angle“
WA:
Angle compris entre l'axe Z positif et la tangente au point
initial de l'arc de cercle
WE: Angle compris entre l'axe Z positif et la tangente au point
final de l'arc de cercle
WV: Angle compris entre l'élément précédent et la tangente au
point initial de l'arc de cercle
WN: Angle compris entre la tangente au point final de l'arc de
cercle et l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
6.5 Contour de la pièce finie
