Cycle de dégagement G85
G85 réalise des dégagements selon DIN 509 E, DIN 509 F et DIN
76 (dégagements). La CNC PILOT détermine le type de
dégagement à l'aide de „K“. Paramètres pour dégagements: cf.
tableau
Le cylindre en avant sera usiné si vous positionnez l'outil sur le
diamètre du cyclindre „devant“ le cylindre.
Les arrondis du dégagement de filetage sont exécutés avec le
rayon 0,6 * I.
Paramètres
X, Z: Point-cible (X comme cote de diamètre)
I: Profondeur/surépaisseur de finition (cote de rayon)
■ DIN 509 E, F: surépaisseur de finition – par défaut: 0
■ DIN 76: profondeur du dégagement de filetage
K: Largeur du dégagement et type de dégagement
■ K pas d'introduction: DIN 509 E
■ K=0: DIN 509 F
■ K>0: longueur dégagement pour DIN 76
E: Avance réduite (pour l'usinage du dégagement) – pas
d'introduction: avance active
■ Correction du rayon de la dent: ne sera pas réalisée
■ Surépaisseurs: ne seront pas compensées
Dégagement selon DIN 509 E
Diamètre I K R
† 18 0,25 2 0,6
> 18 – 80 0,35 2,5 0,6
> 80 0,45 4 1
Dégagement selon DIN 509 F
Diamètre I K R P
† 18 0,25 2 0,6 0,1
> 18 – 80 0,35 2,5 0,6 0,2
> 80 0,45 4 1 0,3
Angle du dégagement pour dégagement DIN 509 E et F: 15°
Angle transversal pour dégagement DIN 509 F: 8°
I = profondeur du dégagement
K = largeur du dégagement
R = rayon du dégagement
P = profondeur transversale

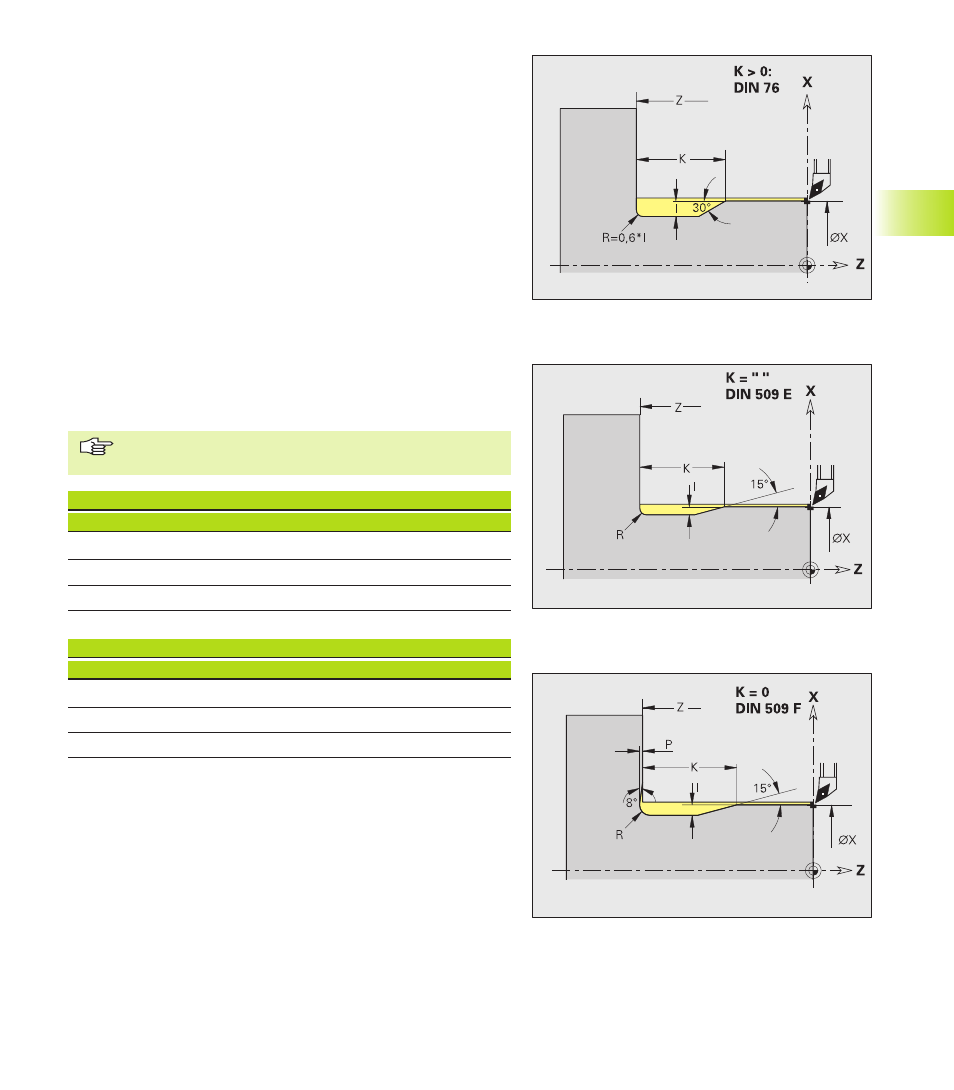

Dégagement DIN 76 (dégagement de filetage)
Dégagement DIN 509 E
Dégagement DIN 509 F
