6 TURN PLUS

216

6.1 Le mode de f

onctionnement

TURN PLUS

6.1

Le mode de
fonctionnement
TURN PLUS

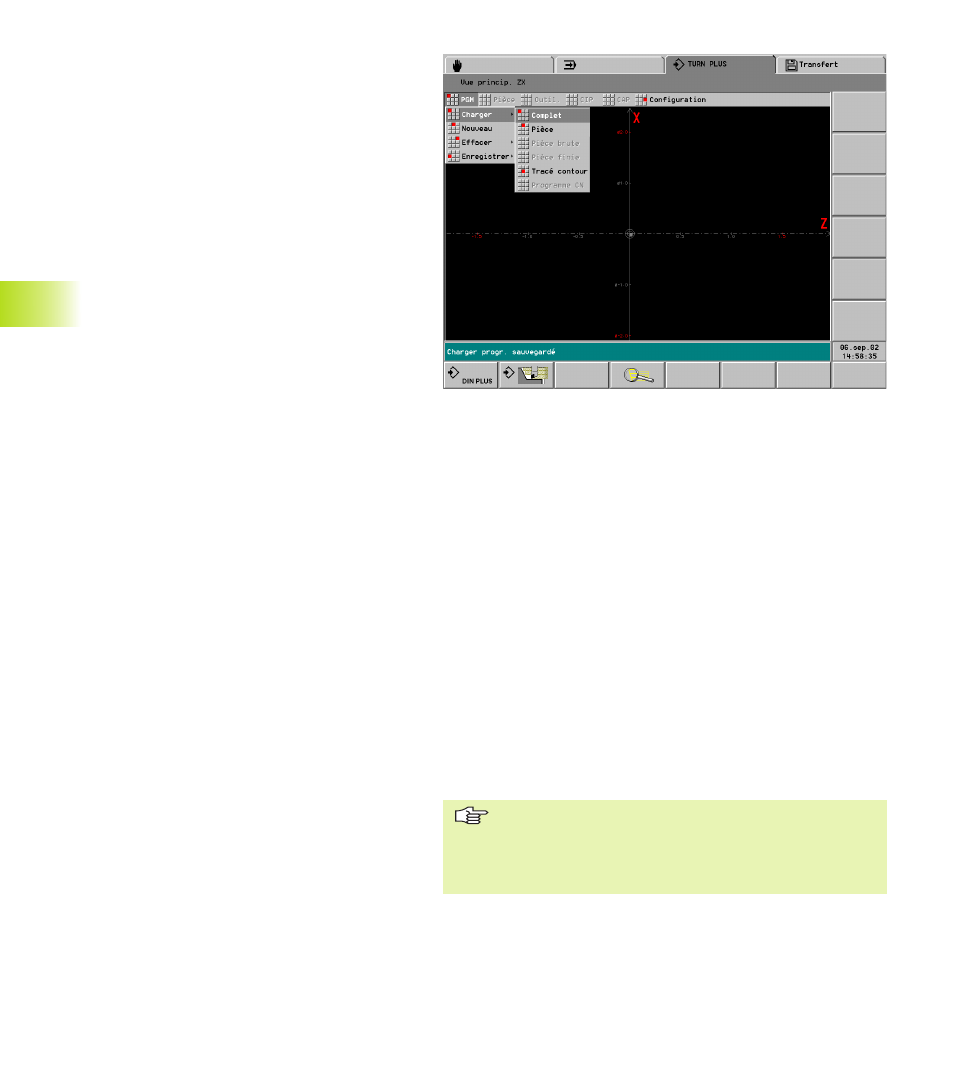

Sous TURN PLUS, vous définissez la pièce brute et
la pièce finie en utilisant le graphisme interactif.
Vous laissez ensuite se créer automatiquement le
plan de travail – ou bien, vous le générez de
manière interactive. Le résultat obtenu est un
programme DIN PLUS commenté et structuré.

TURN PLUS comporte:

l'élaboration du contour avec graphisme

interactif

l'outillage (serrage de la pièce)

la Création Interactive du Plan de travail (CIP)

la Création Automatique du Plan de travail (CAP)

pour

le tournage

le perçage et le fraisage avec l'axe C

le perçage et le fraisage avec l'axe Y

l'usinage intégral

Le concept TURN PLUS
La définition de la pièce (pièce brute et pièce finie,
contours de perçage et de fraisage) sert de base à la
création du plan de travail. Les limites de coupe
sont déterminées lors du serrage de la pièce. Pour
la sélection des outils, TURN PLUS propose les
stratégies suivantes:

Sélection automatique dans la banque de

données d'outils

Utilisation de la composition actuelle de la

tourelle

Compositions de la tourelle propres à TURN

PLUS

Les valeurs de coupe sont calculées à partir de la
banque des données technologiques.

TURN PLUS génère le plan de travail en tenant
compte des attributs technologiques tels que les
surépaisseurs, tolérances, profondeur de rugosité,
etc.. Chaque introduction et chaque phase
d'usinage créée est affichée et peut être
immédiatement corrigée.

Sur la base de l'adaptation de la pièce brute
(actualisation), TURN PLUS optimise les courses
d'approche, évite les „coupes dans le vide“ ainsi
que les collisions entre la pièce et la dent de l'outil.
La stratégie de création est définie dans la „suite
chronologique d'usinage“ ou dans „Paramètres
d'usinage“. Ceci vous permet de personnaliser
TURN PLUS pour vos propres besoins.

Vous pouvez utiliser des résultats partiels et les traiter ensuite avec
DIN PLUS (exemple: Définition d'un contour avec TURN PLUS et
programmation de l'usinage avec DIN PLUS). Vous pouvez aussi
optimiser le programme DIN PLUS généré par TURN PLUS.

Remarques sur à l'utilisation
La „ligne d'état“ (située au dessus de la barre des softkeys) vous
informe sur les étapes d'utilisation possibles.

TURN PLUS fonctionne sur la base d'une structure de menus à
plusieurs niveaux. Avec la touche ESC, vous retournez d'un niveau
de menu en arrière.

Cette description tient compte de l'utilisation des menus, des
softkeys et du touch pad. Mais vous pouvez aussi opter pour une
utilisation sans softkeys ni touch pad, telle qu'elle existait dans les
versions antérieures de la CNC PILOT.

Si plusieurs fenêtres (vues) sont représentées à l'écran, la „fenêtre
active“ est entourée d'un cadre vert. „Page vers l'avant/l'arrière“
commute entre les fenêtres. La touche „.“ représente la fenêtre
active à la taille de l'écran. Pour retourner à la représentation de
„plusieurs fenêtres“, appuyer à nouveau sur „.“.

Dans la „Configuration“, vous procédez aux réglages de l'affichage
et de l'introduction des données (cf. „

6.15 Configuration“).

La création du plan de travail par TURN PLUS utilise les
banques de données des outils, des moyens de serrage
et des données technologiques. Veillez à ce que les
définitions des données d'outillage soit bien actualisées
et correctes.
