CNC PILOT 4290 HEIDENHAIN 249

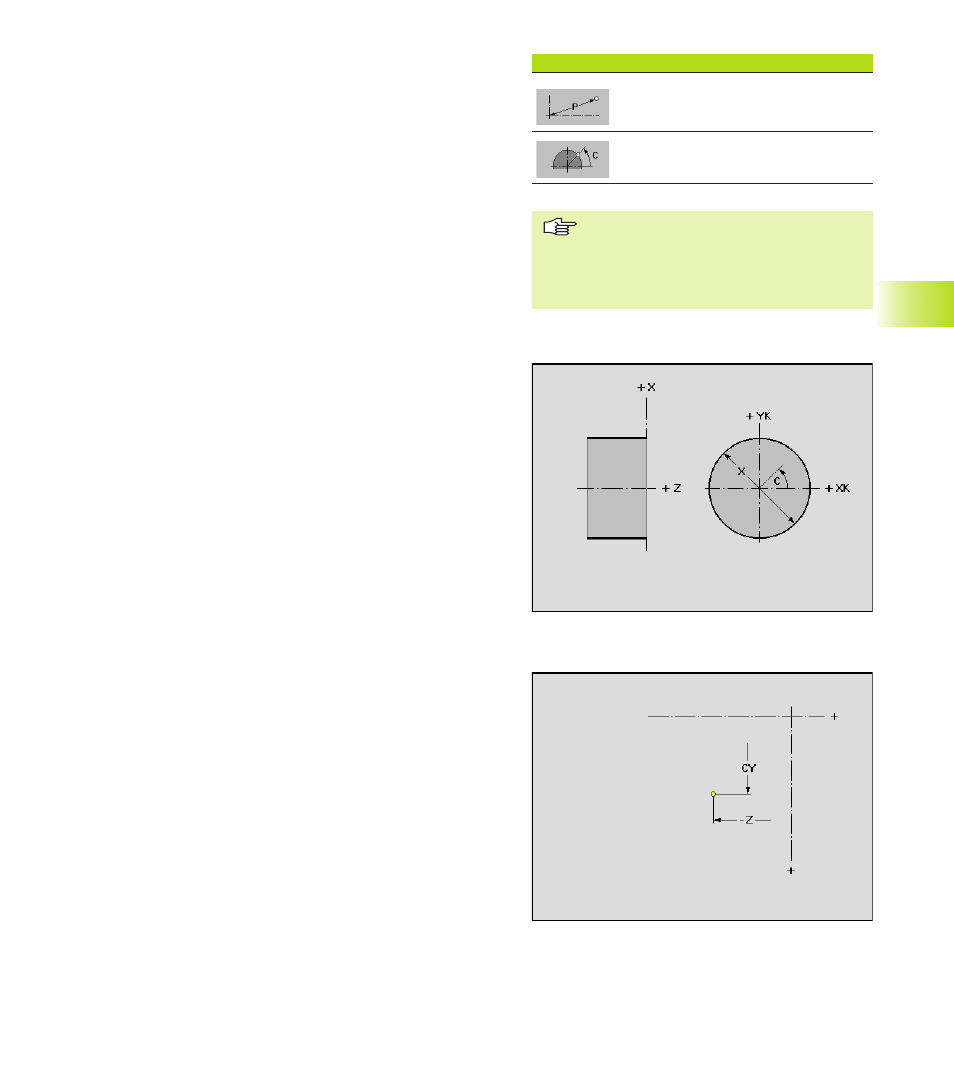

6.6.2 Contours sur le pourtour
Cotation cartésienne ou polaire
La „cote de segment CY“ se réfère au développé du pourtour avec
„diamètre de référence”.
Profondeur de fraisage
La „profondeur P“ est introduite comme paramètre pour les
figures. Si vous définissez les contours de fraisage avec des
éléments indépendants, lorsque vous avez terminé l'introduction
du contour, TURN PLUS ouvre la boîte de dialogue „Poche/Contour“
dans laquelle vous devez inscrire la „profondeur P“.
„Profondeur P“ > 0 définit une „poche“.
Point initial du contour sur le pourtour
Avec Contour, vous définissez le point initial.
Paramètres
Z:
Point initial du contour
P: Point initial du contour – polaire
CY: Point initial du contour – angle comme „cote de segment”
C: Point initial du contour – angle
Position des contours sur le pourtour
TURN PLUS enregistre la „surface de référence“ sélectionnée et la
propose comme „diamètre de référence“.
Boîte de dialogue „Données de référence“
X:
Diamètre de référence
Softkeys „Cotation du pourtour“
Cotation polaire
Angle ou angle comme cote de
segment
Cotation polaire (paramètre „P“):
■ „P“ se réfère au développé du
pourtour.
■ Sélectionnez la solution désirée si
deux solutions sont proposées.
6.6 Contours avec l'axe C
