8 Données d'outillage 382
Paramètre boîte de dialogue 2 B S TP
Pte-out. DIN: type de porte-outils – • –
H.p. out (wh): hauteur du porte-outils – • –
Lar. po. (wb): largeur du porte-outils – • –
Dm. mand. (fd): diamètre du mandrin – *1 –
H. mandr. (fh): hauteur du mandrin – *1 –
L. sail. (ax): longueur en saillie – • –
Pas (hf): pas de vis • – –
Nb rot. (gb) Nb rotations pour filets multiples – – –
Type dent(ure) de la fraise – cf. liste des mots fixes – – •
dispo..: disponibilité physique • – •
N° figure – • –
Mat.coupe: matière de coupe – – •
Corr. CSP: facteur de correction vitesse de coupe – – •
Corr. FDR: facteur de correction pour l'avance – – •
Corr. Deep: facteur de correction prof. de coupe – – •
Type logemt. (type de logement) • – •
Liste des mots fixes „Type dent(ure)“:
■ 0: indéfinie
■ 1: droifac (droite face frontale)
■ 2: hélifac (hélicoïdale face frontale)
■ 3: droicir (droite pourtour)
■ 4: hélicir (hélicoïdale pourtour)
■ 5: dFacCir (droite face frontale et pourtour)
■ 6: hFacCir (hélicoïdale face frontale et pourtour)
■ 7: Denture spéciale
*1: Aucun mandrin n'est représenté si fd=0/fh=0.
B: Données de base
S: Représentation de l'outil (simulation)
TP: TURN PLUS
cf. également:
■ „ 8.1.4 Outils multiples, gestion de la durée de vie“ (paramètres
de la troisième boîte de dialogue)
■ „ 8.1.5 Remarques sur les données d'outils“
■ „ 8.1.6 Porte-outils, position du logement“

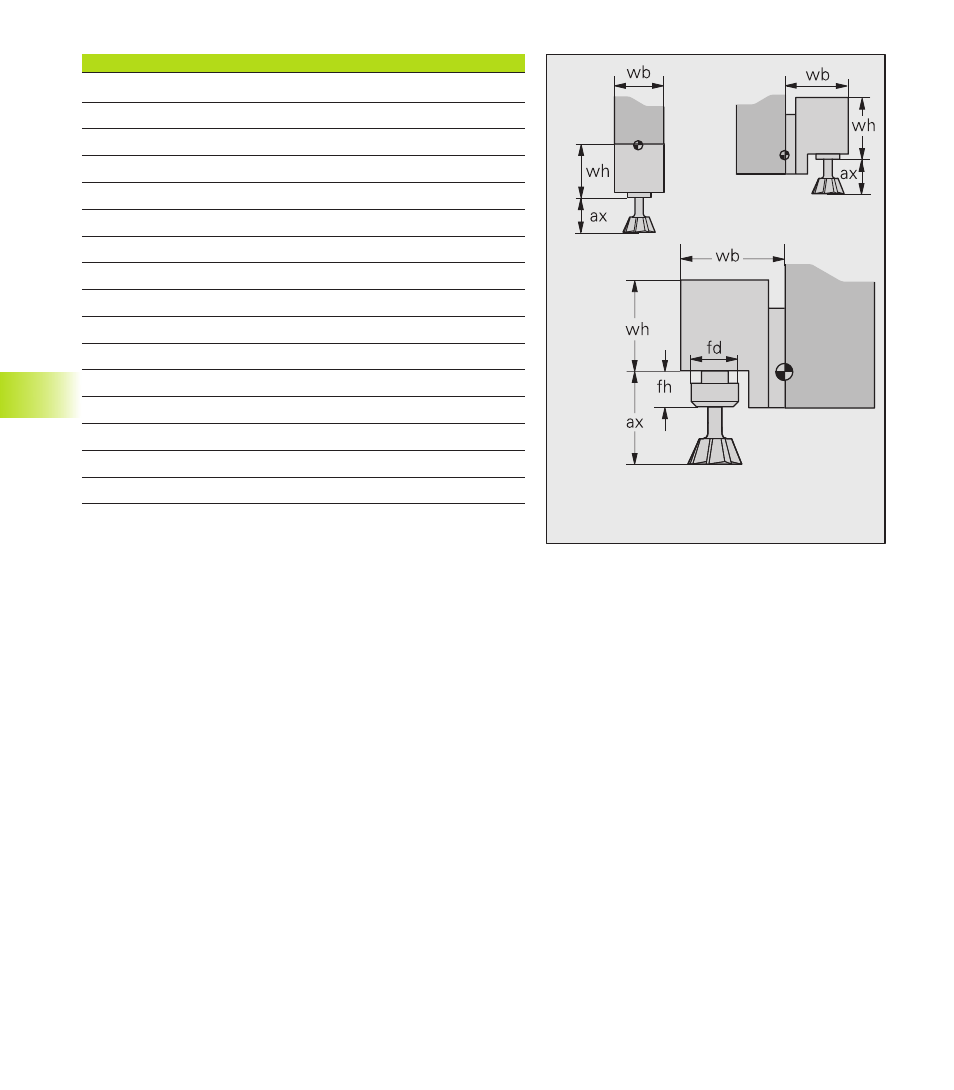

Exemple d'un outil de type 611
8.1 Banque de données des outils
