4 DIN PLUS 142

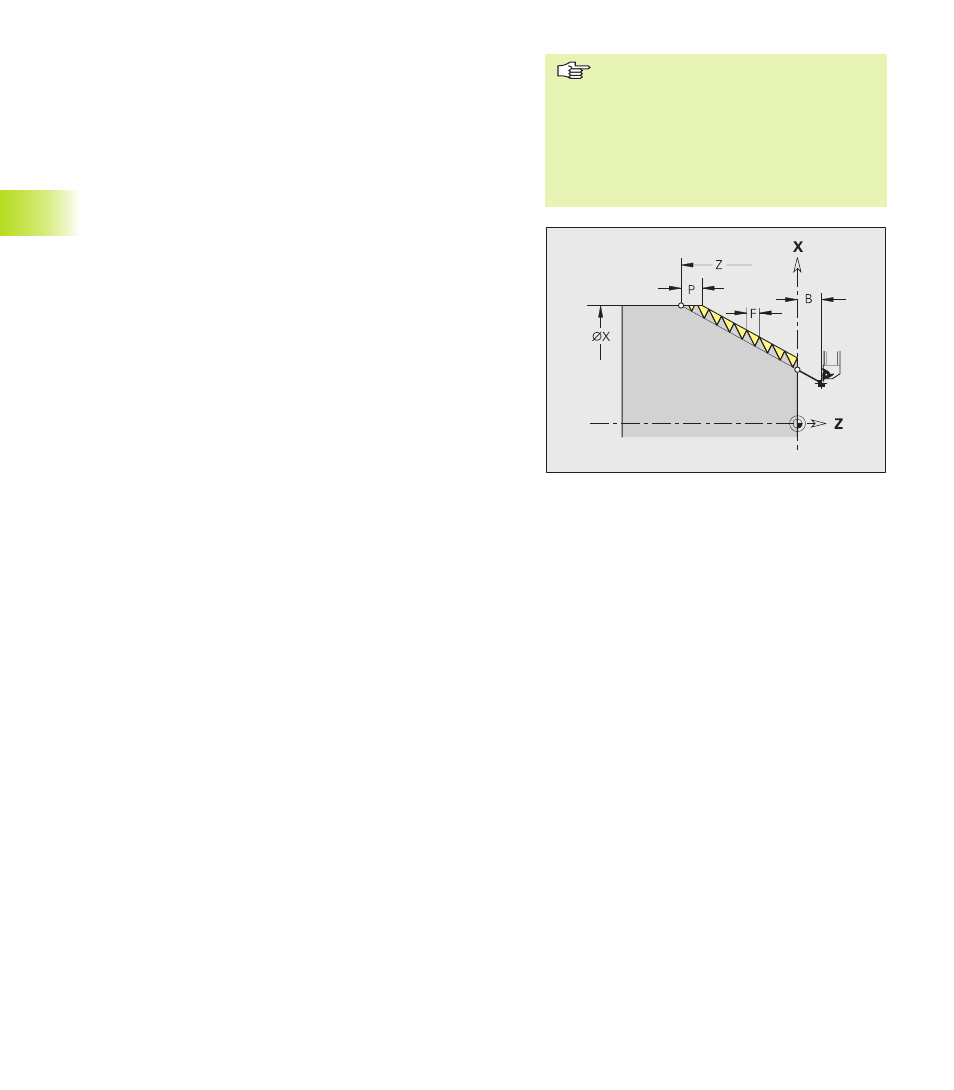

Filet à trajectoire unique G33
G33 réalise des filets, quels que soient leur sens et leur position
(filets longitudinaux, coniques ou transversaux; filets internes ou
externes). G33 exécute une seule coupe de filet qui débute à la
position de l'outil et se termine en „X, Z“. (la broche et
l'entraînement sont synchronisé pour la coupe de filetage.)
Paramètres
X, Z: Diamètre, longueur point final de la coupe de filetage (cote de
diamètre X)
F: Avance par tour (pas de vis)
B, P: Longueur d'approche, de dépassement - par défaut: 0 (cf. „ 4.8
Cycles de filetage“)
C: Angle initial (le début du filet est situé de manière définie par
rapport aux éléments de contour avec rotation non
symétrique – par défaut: 0
Q: Numéro de la broche
H: Sens de référence pour pas de vis - par défaut: 0
■ H=0: avance sur l'axe Z (pour filet longitudinal et filet
conique jusqu'à +45°/–45° max. par rapport à l'axe Z
■ H=1: avance sur l'axe X (pour filet transversal et filet
conique jusqu'à +45°/–45° max. par rapport à l'axe X
■ H=2: avance sur l'axe Y
■ H=3: avance d'usinage
E: Pas variable – par défaut: 0
■ E=0: pas constant
■ E>0: augmente le pas de vis de E par tour
■ E<0: réduit le pas de vis de E par tour
■ „Arrêt avance“ agit à la fin d'une coupe
de filetage.
■ Le potentiomètre d'avance n'agit pas.
■ Si la pré-commande n'est pas activée,
ne pas utiliser le potentiomètre de
broche !
■ Créer un filet avec G95 (avance par
tour).
4.8 Cycles de filetage
