6 TURN PLUS 302

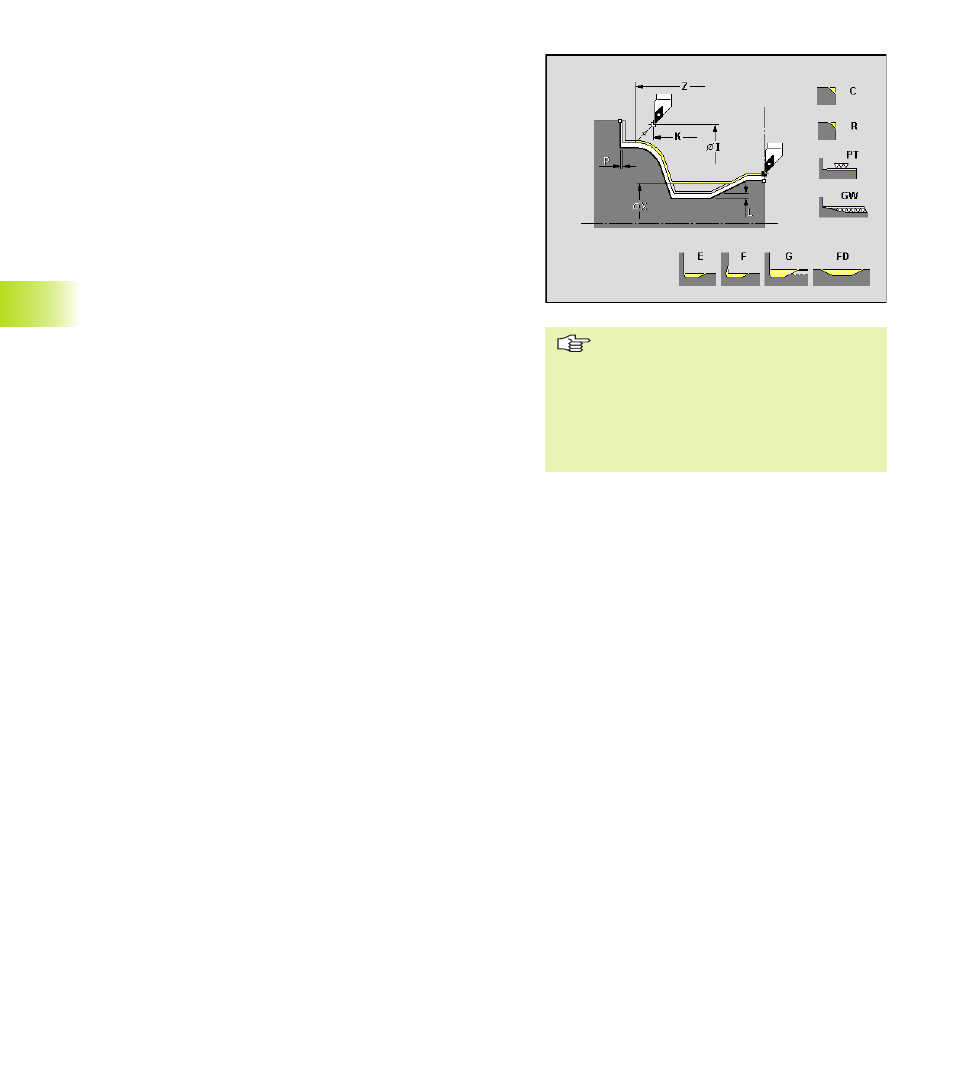

Finition – Usinage du contour (G890)
La zone de contour sélectionnée est usinée en une passe de
finition, parallèlement au contour, en tenant compte des chanfreins,
arrondis et dégagements.
Règles en vigueur pour les chanfreins/arrondis:
■ Attribut „Profondeur de rugosité/avance“ n'est pas programmé:
La CNC PILOT réduit l'avance automatiquement. Un nombre
minimum de „FMUR“ tours (paramètre d'usinage 5) sera réalisé.
■ Attribut „Profondeur de rugosité/avance“ est programmé: pas de
réduction de l'avance
■ Sur les chanfreins/arrondis qui, en raison de leur taille, ont été
usinés avec au moins „FMUR“ tours (paramètre d'usinage 5), il
n'y a pas de réduction de l'avance.
Paramètres
X, Z:
Limitation de coupe
Type de surépaisseur à régler par softkey
L, P: Surépaisseur longitudinale/transversale différente – génère
une „surépaisseur G57“ avant le cycle
L: Surépaisseur constante – génère la „surépaisseur G58“
avant le cycle
Plonger: Usiner les contours en poussant ?
■ Oui
■ Non
E: Avance de plongée réduite pour contours en poussant
Approche:
■ Oui: régler le „mode d'approche Q“ par softkey
■ Non (Q=3): L'outil se trouve à proximité du point initial
Q: Mode d'approche – à régler par softkey
Dégager l'outil:
■ Oui: régler „mode dégagement H“ par softkey
■ Non (H=4): L'outil s'arrêt sur la coordonnée finale
H: Mode de dégagement – à régler par softkey
I, K: Position de dégagement avec H=0, 1 ou 2
Usinage d'un élément de forme avec ...: Régler par softkey les
éléments de forme à usiner (chanfreins, etc.)
La CNC PILOT calcule la valeur par défaut
pour la „position de dégagement d'outil
I,K“ en fonction du fait que vous
programmez ou non „Cycle – Approche“:
■ programmé: Position de „Cycle –
Approche“
■ non programmé: Position du point de
changement d'outil
