Arc de cercle sur la face frontale/arrière G102/G103
L'outil se déplace selon l'avance d'usinage sur une trajectoire
circulaire jusqu'au „point final”.
Sens de rotation: cf. figure d'aide
En programmant „H=2 ou H=3“, vous pouvez usiner des rainures
linéaires avec fond circulaire. Vous définissez le centre du cercle
avec
■ H=2: avec I et K
■ H=3: avec J et K
Arc de cercle G102
4.10.2 Usinage sur la face frontale/arrière

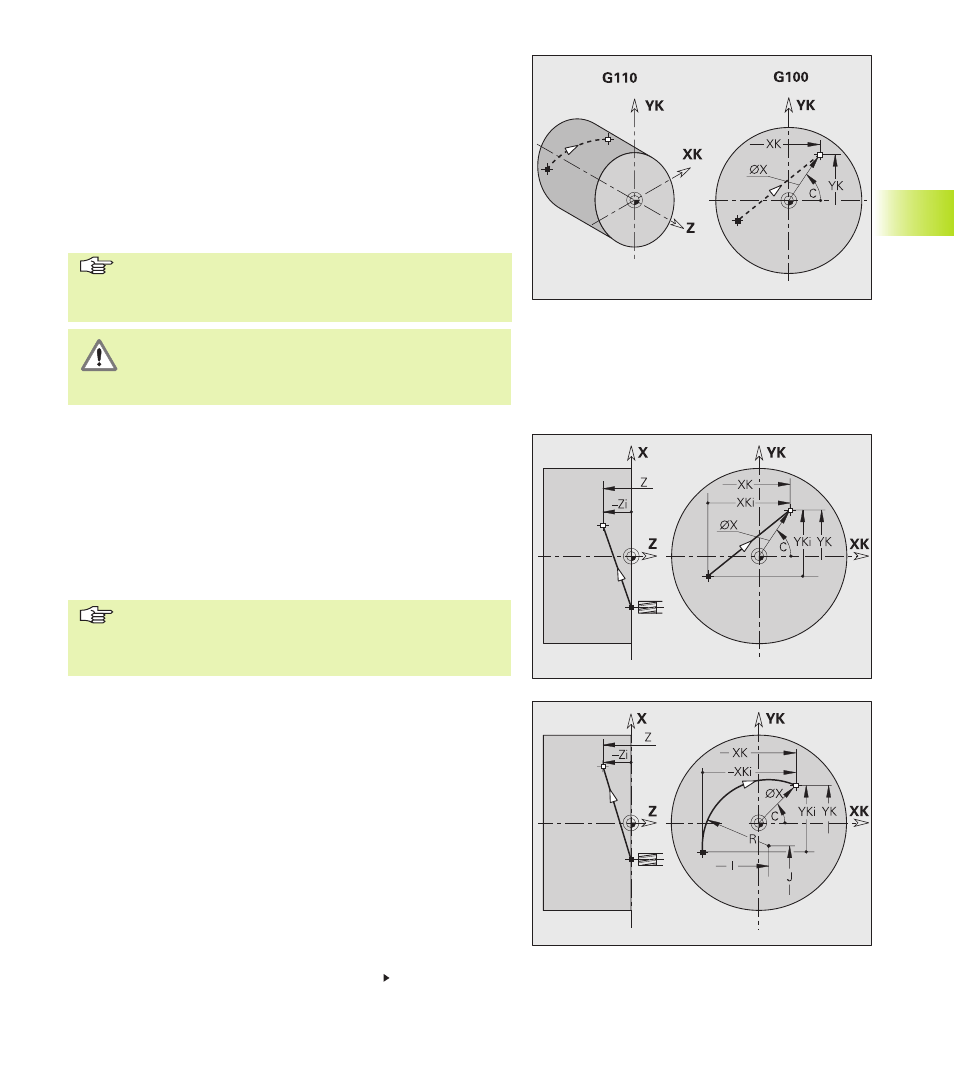

Avance rapide sur la face frontale/arrière G100
L'outil se déplace en rapide sur la trajectoire la plus courte jusqu'au
”point final”.
Paramètres
X:
Diamètre du point final
C: Angle final
XK, YK: point final en coordonnées cartésiennes
Z: Point final – par défaut: Position effective en Z
Programmation
■ X, C, XK, YK, Z: absolu, incrémental ou avec effet mo-
dal
■ programmer soit X–C, soit XK–YK
Attention, risque de collision !
Avec G100, l'outil effectue un déplacement linéaire.
Pour positionner la pièce sur un angle donné, vous
pouvez utiliser G110.
Droite sur la face frontale/arrière G101
L'outil se déplace selon l'avance d'usinage sur une trajectoire
linéaire jusqu'au „point final”.
Paramètres
X:
Diamètre du point final
C: Angle final
XK, YK: point final en coordonnées cartésiennes
Z: Profondeur finale – par défaut: Position effective en Z
Programmation
■ X, C, XK, YK, Z: absolu, incrémental ou avec effet mo-
dal
■ programmer soit X–C, soit XK–YK
4.1
0 Usinag
e sur l'ax
e C
