6 TURN PLUS 308
P: ■ Fraisage de contour: Profondeur de fraisage – écrase la
„profondeur“ de la définition du contour
■ Ebavurage: profondeur de plongée de l'outil – par défaut:
largeur de chanfrein (dans „attribut d'usinage Ebavurage“) +
1 mm
I: Passe max. – par défaut: fraisage en une passe
L: Surépaisseur – Contour de fraisage „décalé“
(„surépaisseur G58“ avant le cycle de fraisage)
■ Effets du „lieu de fraisage, sens de fraisage et sens de
rotation de l'outil“: cf. „ 4.11 Cycles de fraisage“.
■ Ebavurage: La largeur du chanfrein est définie
comme attribut d'usinage.

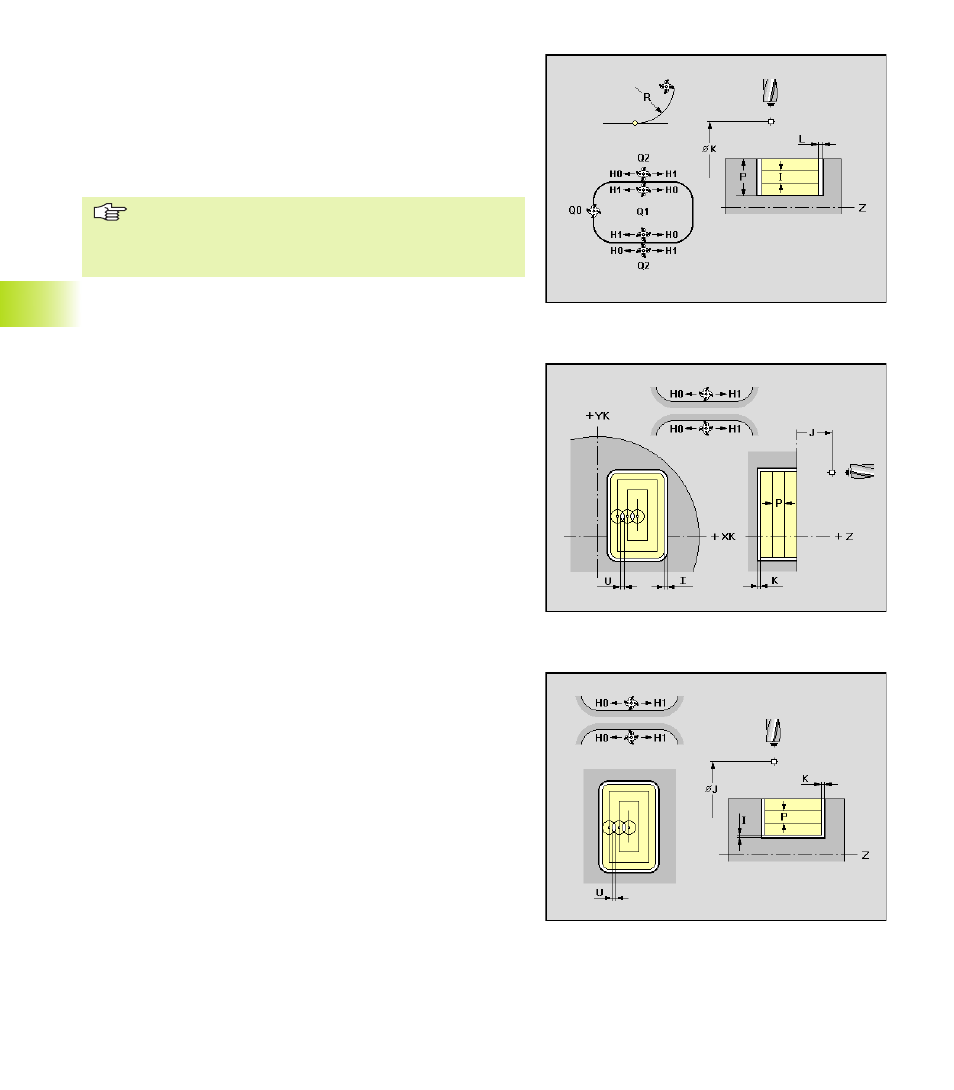

Fraisage de poches – Ebauche/finition (G845/G846)
usine des figures ou des „contours libres“ fermés sur les plans de
référence:
■ FRONT
■ FACE ARR.
■ POURTOUR
Paramètres
J:
Plan de retrait – par défaut: retour à la position initiale
■ face frontale/arrière: position de retrait dans le sens Z
■ pourtour: position de retrait dans le sens X (cote de
diamètre)
Q: Sens d'usinage
■ vers l'extérieur (Q=0): de l'intérieur vers l'extérieur
■ vers l'intérieur (Q=1): de l'extérieur vers l'intérieur
H: Sens de déplacement de la fraise
■ H=0: en opposition
■ H=1: en avalant
U: Facteur de recouvrement – plage: 0 <= U <= 0,9;
0: pas de recouvrement
V: Facteur de dépassement – sans signification pour l'usinage
avec axe C
P: Passe max. dans le plan de fraisage
I, K: Surépaisseur dans le sens X, Z – pas pour la finition
