1 Introduction et principes de base 8

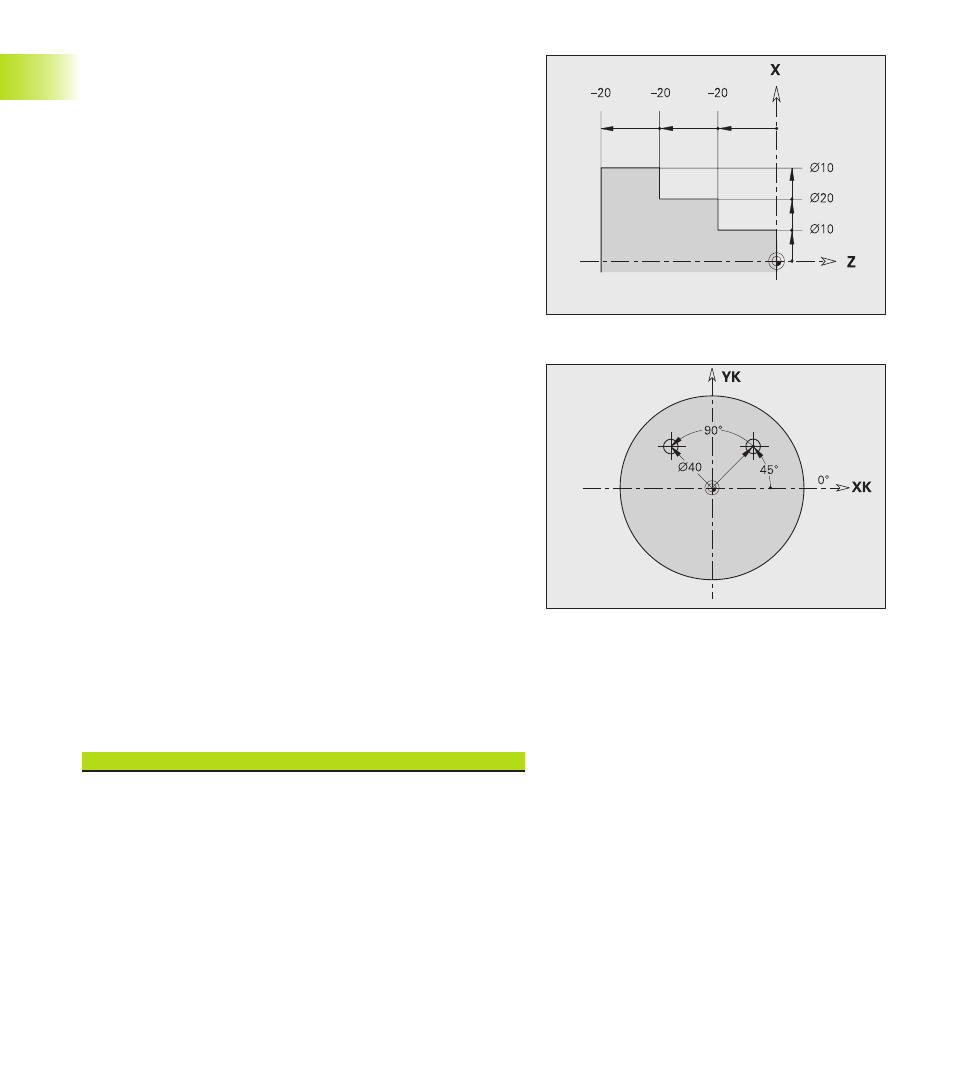

Coordonnées incrémentales
Les coordonnées incrémentales se réfèrent à la dernière position
programmée. Les coordonnées incrémentales indiquent la cote
située entre la dernière position et la suivante. Chaque position sur
une pièce est définie clairement par ses coordonnées
incrémentales.
Coordonnées polaires
Les données de positions sur la face frontale et sur le pourtour
peuvent être indiquées soit en coordonnées cartésiennes, soit en
coordonnées polaires.
Avec une cotation en coordonnées polaires, une position sur la
pièce est définie clairement par indication du diamètre et de
l'angle.
Vous pouvez introduire les coordonnées polaires en valeurs
absolues ou incrémentales.
Unités de mesure
Vous pouvez programmer et utiliser la CNC PILOT avec le système
soit „métrique“, soit „en pouces“. L'introduction des données et
l'affichage sont basés sur les unités de mesure indiquées dans le
tableau ci-dessous.
Unités métrique inch
Coordonnées mm inch
Longueurs mm inch
Angles degré degré
Vitesse de rotation tours/min. tours/min.
Vitesse de coupe m/min. ft/min.
Avance par tour mm/tour inch/tour
Avance par minute mm/min. inch/min.
Accélération m/s 2 ft/s 2
