3 Mode Manuel ou Automatique 22
3.1 Mise sous t
ension,
hors t
ension,
fr
anc
hissement des points de référ
ence
■ L'ordre chronologique pour le „franchissement du
point de référence“ est défini dans les paramètres-
machine 203, 253, .. .
■ Quitter la boîte de dialogue „Référence automatique“:
Valider Arrêt cycle
Les commutateurs de fin de course de logiciel ne sont
actifs que si la procédure de franchissement des points
de référence est achevée.
Surveillance des capteurs EnDat
Si votre machine est équipée de capteurs EnDat, la commande
enregistre les positions des axes lors de sa mise hors tension. A sa
mise sous tension, et pour chaque axe, la CNC PILOT compare la
position lors de la mise sous tension à la position enregistrée lors
de la mise hors tension.
S’il y a une différence, elle délivre l’un des messages suivants:
■ „Axe a été déplacé après arrêt de la machine.“
Vérifiez la position actuelle et validez-la si l”axe a été réellement
déplacé.
■ „Position capteur enregistrée sur l’axe est incorrecte.“
Ce message est correct s”il s’agit de la première mise sous
tension de la commande ou si le capteur ou d’autres éléments de
la commande associés ont été changés.
■ „Paramètres ont été modifiés. Position capteur enregistrée sur
l’axe est incorrecte.“
Ce message est correct si les paramètres de configuration ont
été modifiés.
Les messages cités ci-dessus peuvent être aussi causés par un
défaut du capteur ou de la commande. Prenez contact avec le
fournisseur de votre machine si le problème se reproduit à
plusieurs reprises.
3.1 Mise sous tension, hors
tension, franchissement
des points de référence
3.1.1 Mise sous tension et franchissement
des points de référence
En en-tête de l'écran, la CNC PILOT affiche les
différentes étapes pour le lancement du système.
Elle vous demande ensuite de sélectionner un
mode de fonctionnement.
Que vous deviez ou non franchir les points de
référence dépend des systèmes de mesure
installés sur votre machine:
■ Capteur EnDat: Franchissement des points de
référence inutile
■ Capteur avec marques de référence à distances
codées: La position sur les axes est définie à
l'intérieur d'un faible déplacement
■ Capteur standard: Déplacer les axes sur des
points d'origine machine connus
Avec „Référence automatique“, tous les axes
franchissent le point de référence, avec „Référence
pas à pas“, un seul axe franchit le point de référence.

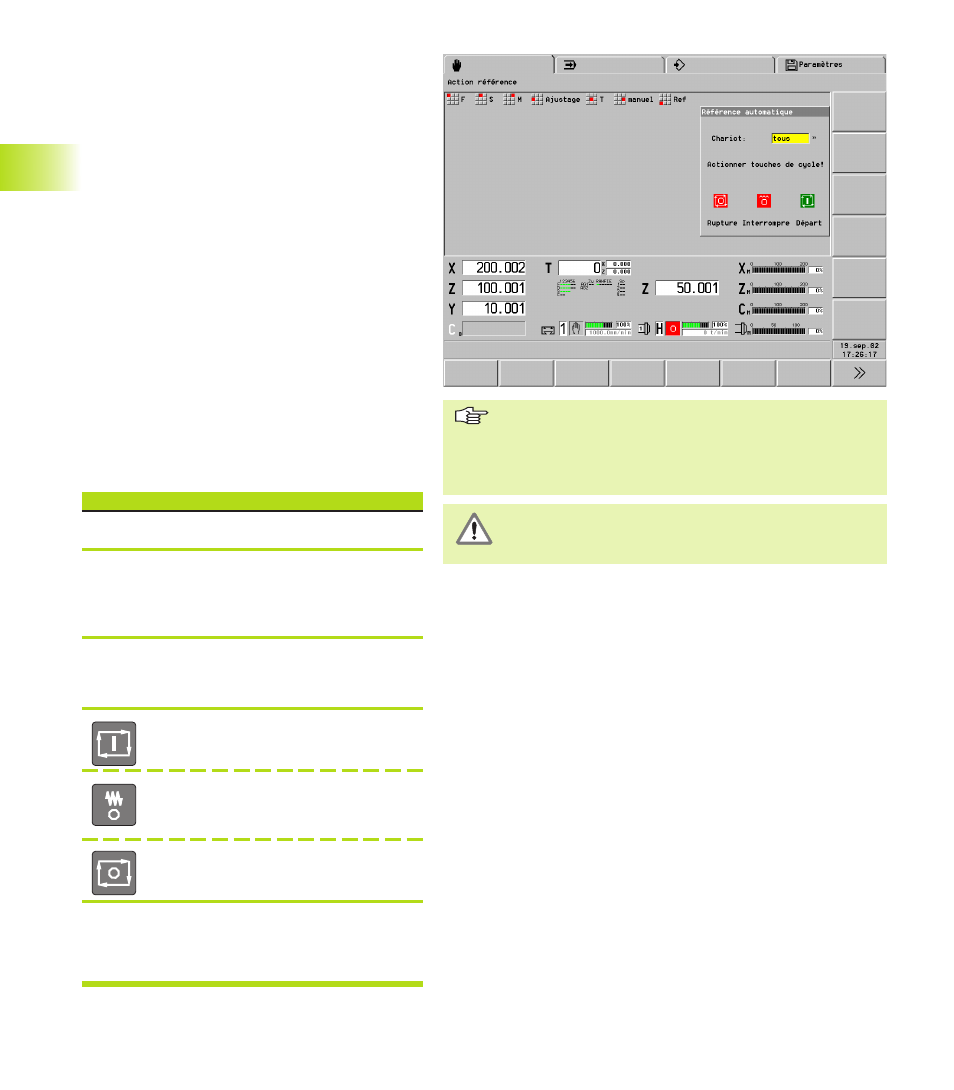

Référence automatique (tous saxes)
Sélectionner „Ref – Référence automatique“
<
L'„état action point de référence“ vous informe
sur la situation actuelle. Les axes sur lesquels le
point de référence n'a pas encore été franchi sont
affichés en gris.
<
Indiquer le chariot qui doit franchir les points de
référence ou bien „tous les chariots“ (boîte de
dialogue „Référence automatique“)
<
Le franchissement des points de
référence sera exécuté
Interrompt le processus de
franchissement – Départ cycle
poursuit le franchissement
Interrompt le franchissement du point
de référence
<
A la fin du franchissement des points de référence:
■ l'affichage de positions est activé
■ vous pouvez sélectionner le mode Automatique
