CNC PILOT 4290 HEIDENHAIN 91
Attention, risque de collision !
Le filet est créé sur la longueur de
l'élément de référence. Sans
dégagement de filetage, il convient de
programmer un autre élément linéaire
pour le dépassement de filet,
■ Q=16: filet pas de gaz conique NPT US
■ Q=17: filet pas de gaz Dryseal conique NPTF US
■ Q=18: filet pas de gaz cylindrique NPSC US avec graissage
■ Q=19: filet pas de gaz cylindrique NPFS US sans graissage

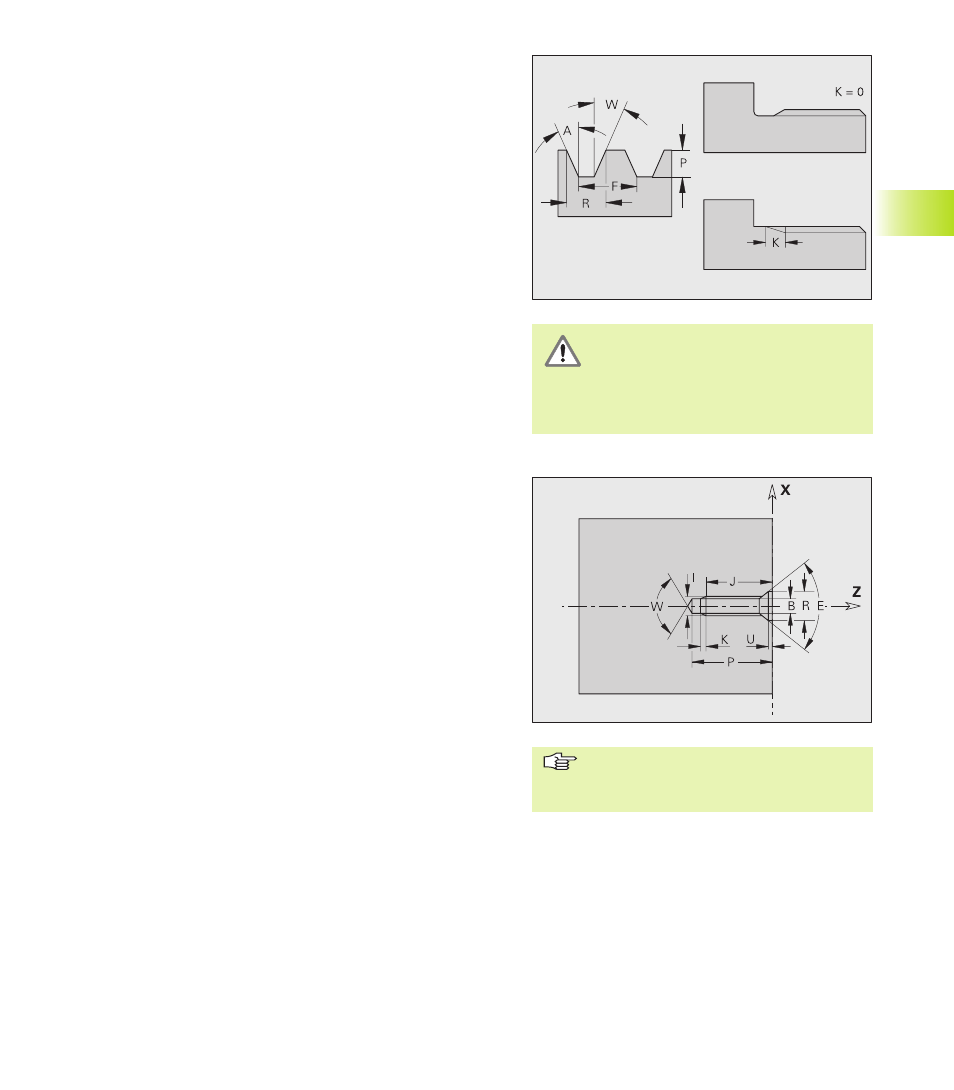

F: Pas de vis – nécessaire pour Q=1, 3..7, 12. Sur d'autres types
de filets, F est calculé en fonction du diamètre s'il n'a pas été
programmé (cf. „
11.1.5 Pas de vis“).
P: Profondeur du filet – à n'indiquer que pour Q=12
K: Longueur en sortie (pour filets sans dégagement de filetage -
par défaut: 0
D: Point de référence (position de la sortie du filet) – par défaut: 0
■ D=0: sortie de filet à la fin de l'élément de référence
■ D=1: sortie de filet au début de l'élément de référence
H: Nombre de rotations - par défaut: 1
A: Angle de flanc à gauche – à n'indiquer que pour Q=12
W: Angle de flanc à droite – à n'indiquer que pour Q=12
R: Largeur du filet – à n'indiquer que pour Q=12
E: Pas de vis variable (agrandit/réduit le pas de vis par tour de E) –
par défaut: 0
Perçage (centrique) G49-Géo
Trou seul avec lamage et filet au centre de tournage (face frontale
ou face arrière). Le trou G49 n'est pas une partie du contour mais
un élément de forme.
Paramètres
Z:
Position du début du trou (point de référence)
B: Diamètre du trou
P: Profondeur du trou (sans pointe de perçage)
W: Angle de pointe – par défaut: 180°
R: Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
I: Diamètre du filet
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
V: Filet à gauche ou à droite – par défaut: 0
■ V=0: filet à droite
■ V=1: filet à gauche
A: Angle (position du trou) – par défaut: 0
■ A=0: face frontale
■ A=180: face arrière
O: Diamètre de centrage
■ Programmer G49 dans la section PIECE
FINIE (pas dans FRONT ni FACE ARR.).
■ Usiner le trou G49 avec G71...G74.
