CNC PILOT 4290 HEIDENHAIN 57
3.7 Surveillance de charge

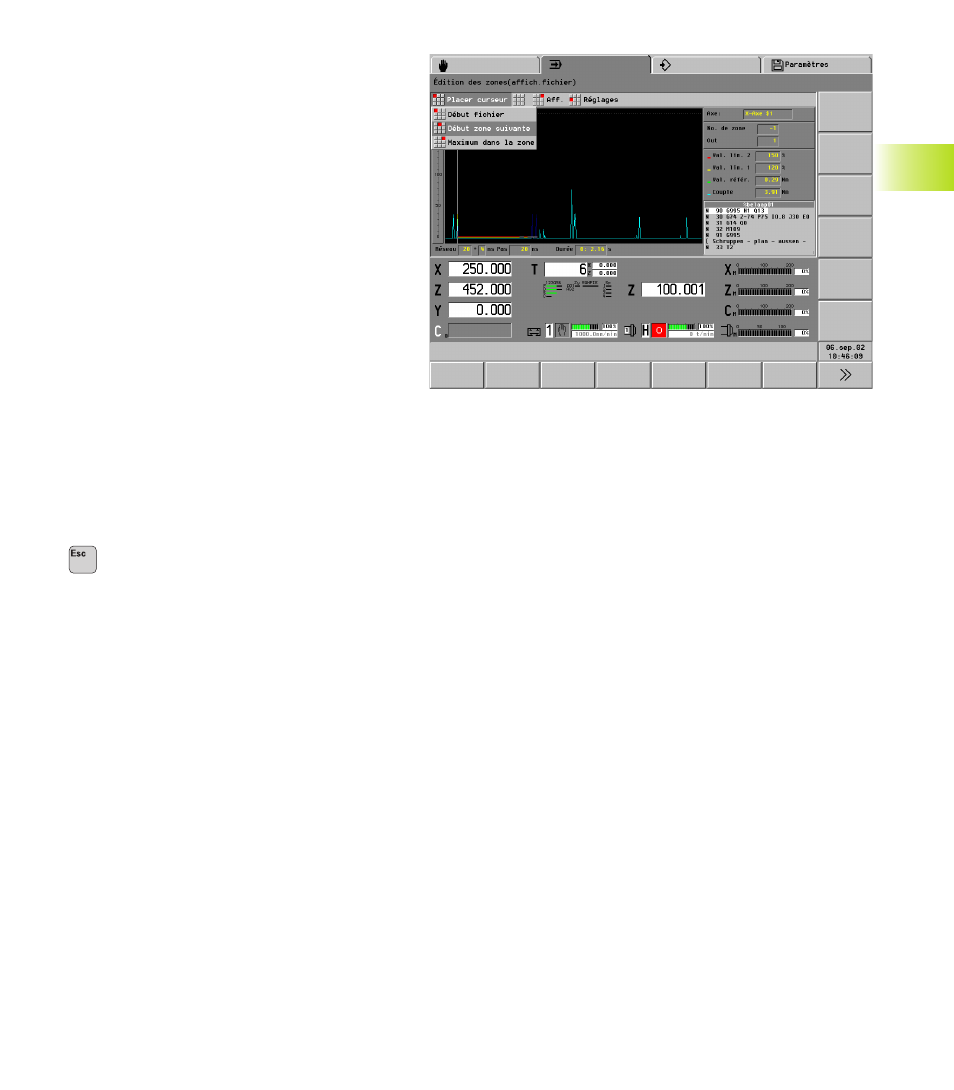

3.7.4 Analyse de l'usinage de référence
Le couple et les valeurs limites de l'agrégat
sélectionné sont affichées „dans le temps“. Valeurs
limites en „gris“: Zone sans surveillance
(occultation de trajectoires avec avance rapide).
La CNC PILOT affiche aussi les valeurs de la position
du curseur.
Sélection: Bouton „Fichier“ (boîte de dialogue
„Afficher et configurer paramètres de surveillance“)
Sous-menu „Analyseur (Affichage fichier)“:
■ Groupe de menus „Init. curseur“ – Positionnez le
curseur avec „flèche vers la gauche/droite“ ou sur:
■ Début fichier
■ Début zone suivant
■ Max. dans zone
■ Menu „Affichage“: Dans la boîte de dialogue
„Affichage fichier“, sélectionnez l'agrégat.
■ Menu „Réglages – Zoom“: Réglez la „trame
d'affichage“. (Les faibles valeurs accroissent la
précision de l'affichage et diminuent le pas de
progression du curseur.)
La ligne située au dessous du graphique indique
la trame sélectionnée, la trame de temps pour
l'enregistrement des valeurs de mesure et la
position du curseur (par rapport au début de
l'usinage de référence). Durée „0:00.00 sec.“ =
démarrage de l'usinage de référence.
Retour à l'„édition des paramètres de
surveillance“
3.7.5 Travail avec la surveillance de
charge
Vous pouvez utiliser la surveillance de charge
lorsque l'usinage avec un outil usagé implique un
couple plus important que celui d'un outil neuf. Par
conséquent, il est souhaitable de surveiller les
entraînements soumis à une charge importante -
généralement, la broche principale.
Des restrictions s'appliquent à la surveillance des
opérations d'enlèvement de copeaux réalisées à de
faibles profondeurs de coupe en raison de la faible
modification de couple.
Une réduction du couple ne peut pas être détectée.
Définition des zones de surveillance: Les valeurs de référence
pour le couple s'orientent vers les couples les plus élevés de la
zone. Par conséquent, des restrictions s'appliquent à la surveillance
des faibles valeurs de couple.
Tournage transversal à vitesse de coupe constante: La
surveillance de la broche a lieu tant que l'on a une accélération
correspondant à l'accélération <= 15% de la valeur moyenne
obtenue à partir de l'accélération maximale et de retard de freinage
maximal (paramètre-machine 811, ...). Dans la mesure où
l'accélération augmente avec la vitesse de rotation, la surveillance
ne s'applique qu'à la phase suivant l'attaque de coupe.
Valeurs expérimentales (usinage de l'acier)
■ tournage longitudinal: profondeur de coupe devrait être > 1mm
■ usinage de gorges: profondeur de coupe devrait être > 1mm
■ perçage „dans la matière“: diamètre de perçage devrait être
6..10 mm
