CNC PILOT 4290 HEIDENHAIN 373

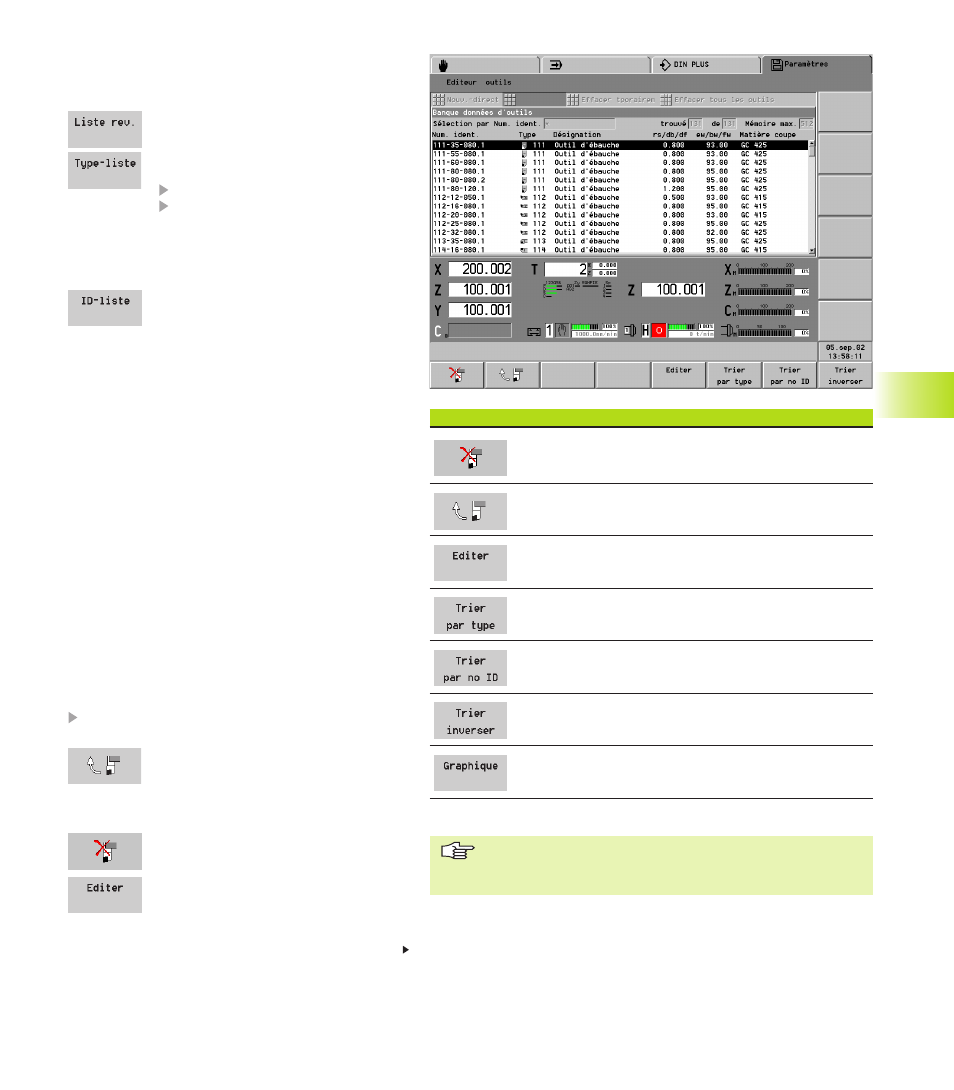

8.1 Banque de données des outils
Suite: cf. page suivante
Listes d'outils
Utilisez les listes d'outils comme base pour éditer,
copier ou effacer des entrées (lignes) introduites.
donne la liste de la composition
actuelle de la tourelle.
donne la liste des entrées classées
par types d'outils.
Introduire le „type d'outil“
Le type d'outil est inconnu:
■ Groupe principal
■ Sous-groupe
■ Sens d'usinage
à sélectionner par softkey
donne la liste des entrées classées
par numéros d'identification (Id). Le
„masque pour numéros
d'identification“ restreint la liste.
Seules sont indiquées les entrées
correspondant au masque.
Masque:
■ Introduire une partie du numéro
d'identification: N'importe quels
caractères peuvent être inscrits aux
positions suivantes.
■ ?: N'importe quel caractère peut
être indiqué à ces positions.
Abréviations (en en-tête de la liste d'outils):
■ rs: rayon de la dent
db: diamètre du foret
df: diamètre de la fraise
■ ew: angle de réglage
bw: angle de perçage
fw: angle de fraisage
■ No T (Numéro T dans la liste de la tourelle): cf.
„ 4.2.4 Programmation d'outils“
Travailler à la liste des outils
Positionner le curseur sur l'outil désiré et appuyer
sur la softkey.
Copier une entrée
■ Vous ne pouvez copier que les
outils „analogues“
■ Le „nouvel“ outil reçoit un nouveau
numéro d'identification
Effacer une entrée
ou ENTER: Editer une entrée
Softkeys
Effacer une entrée d'outil
Copier une entrée d'outil
Editer une entrée d'outil
Trier par types d'outils les entrées affichées
Trier par numéros d'identification d'outils les entrées
affichées
Inverser l'ordre du tri
Afficher la figure d'outil
Les entrées de la liste de la tourelle ne peuvent être ni
copiées ni effacées dans l'éditeur d'outils. Pour modifier
les entrées, le mode Automatique doit être désactivé.
