4 DIN PLUS 138
Gorge simple G86
G86 permet de créer des gorges simples radiales et axiales avec
chanfreins. La CNC PILOT calcule une gorge radiale/axiale ou inter-
ne/externe en utilisant la „position d'outil“.
„Surépaisseur K“ programmée: Pré-perçage tout d'abord, puis
usinage de la gorge (finition)
G86 réalise les chanfreins sur les côtés de la gorge. Si vous ne
voulez pas de chanfreins, vous devez positionner l'outil
suffisamment en avant de la gorge. Calcul de la position initiale XS
(cote de diamètre):
XS = XK + 2 * (1,3 – b)
XK: Diamètre du contour
b: Largeur du chanfrein
Déroulement du cycle
1 calcule la répartition des passes – décalage max.: SBF * largeur
de la dent (SBF: cf. Paramètre d'usinage 6)
2 se déplace paraxialement en avance rapide à la distance de
sécurité
3 plonge – en tenant compte de la surépaisseur de finition
4 sans surépaisseur de finition: effectue une temporisation de
durée „E“
5 marche arrière et nouvelle plongée de l'outil
6 répète 2...4 jusqu'à ce que la gorge soit achevée
7 avec surépaisseur de finition: réalise la finition de la gorge
8 retourne paraxialement en avance rapide au point initial

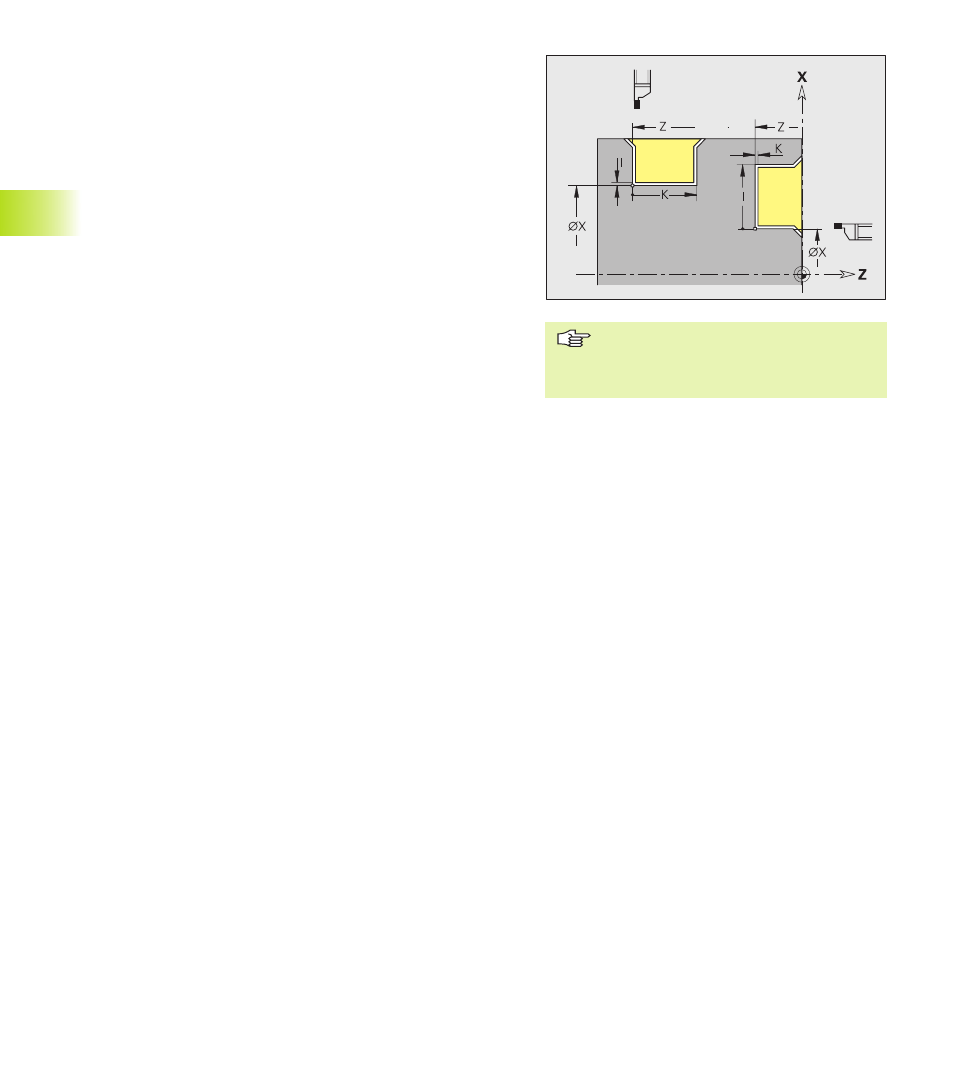

Paramètre
X, Z: Angle de fond (cote de diamètre X)
gorge radiale:
I:
Surépaisseur
■ I>0: surépaisseur (signe et finition)
■ I=0: pas de finition
K: Largeur de gorge – pas d'introduction: une seule passe
(largeur de la gorge = largeur de l'outil)
Gorge axiale:
I:
Largeur de gorge – pas d'introduction: une seule passe
(largeur de la gorge = largeur de l'outil).
K: Surépaisseur
■ K>0: surépaisseur (signe et finition)
■ K=0: pas de finition
E Temporisation (durée de rotation à vide de l'outil pour casser
les copeaux) – par défaut: durée d'un tour
■ avec surépaisseur de finition: avec finition seulement
■ sans surépaisseur de finition: à chaque gorge
■ Correction du rayon de la dent: sera
réalisée
■ Surépaisseurs: ne seront pas
compensées
