CNC PILOT 4290 HEIDENHAIN

143

4.9 Cycles de perçage

4.9

Cycles de perçage

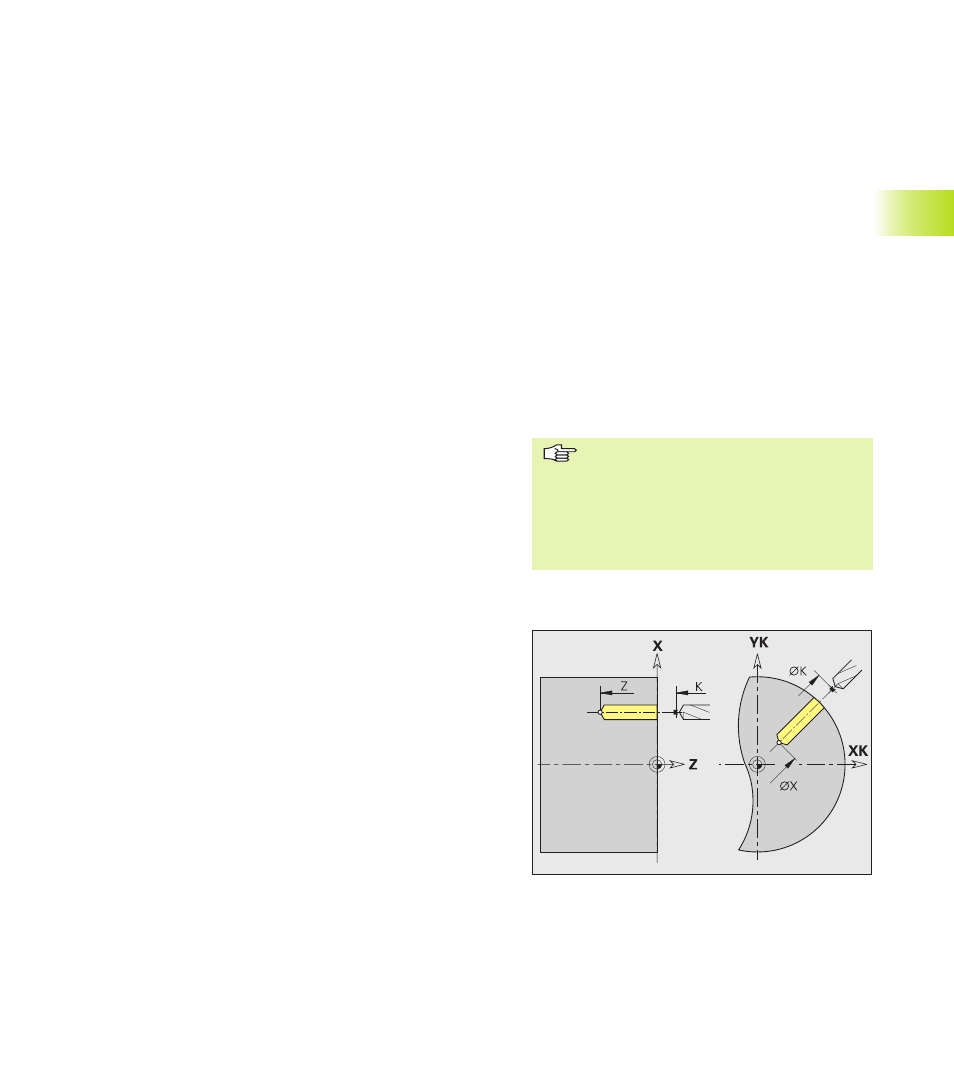

Perçage simple G71

G71 permet de créer des trous axiaux/radiaux à l'aide d'outils fixes

ou tournants.

Le cycle est utilisé pour réaliser:

trou seul sans définition de contour

trou avec définition de contour (trou seul ou modèle de trous) des
sections de programme:

FRONT

FACE ARR.

POURTOUR

C'est le type de foret qui détermine l'utilisation d'une réduction
d'avance:

Foret à plaquettes réversibles et foret hélicoïdal avec angle de

perçage à 180°
Réduction en fin de perçage – 2*distance de sécurité

Autres forets:

Fin de perçage – longueur d'attaque – distance de sécurité

(longueur d'attaque=pointe du foret; Distance de sécurité: Cf.
„Paramètres d'usinage 9 Perçage ou G47, G147“)

Paramètres
NS:

Numéro de séquence contour du trou (G49-, G300- ou G310-
Géo) – pas d'introduction: trou seul sans définition de contour

X, Z: Position, longueur – point final des trous axiaux/radiaux (X cote

de diamètre)

E:

Temporisation en secondes (pour casser les copeaux en fin
de trou) – par défaut: 0

V:

Réduction d'avance (50%) – par défaut: 0

V=0 ou 2: réduction au début

V=1 ou 3: réduction au début et à la fin

V=4: réduction à la fin

V=5: pas de réduction

Exception pour V=0 et V=1: pas de réduction d'avance lors du
centrage avec foret à plaquettes réversibles et forets
hélicoïdaux avec angle de perçage à 180°

D:

Vitesse de retrait – par défaut: 0

D=0: avance rapide

D=1: avance d'usinage

K:

Plan de retrait (trous radiaux, trous sur plan YZ: cote de
diamètre) – par défaut: au point initial ou à la distance de
sécurité

Déroulement du cycle
1 avec „trou sans définition du contour“:

Condition: le foret doit toujours être à la distance
de sécurité avant le trou („point initial“)

avec „trou avec définition du contour“:
déplacement en avance rapide, jusqu'au „point
initial“:

„K“ non programmé: déplacement jusqu'à la

distance de sécurité

„K“ programmé: déplacement à la position „K“,

puis à la distance de sécurité

2 Centrage – réduction d'avance en fonction de „V“

3 Perçage avec avance d'usinage

4 Perçage avec sortie – réduction d'avance en

fonction de „V“

5 Retrait – en avance rapide/avance d'usinage en

fonction de „D“

6 Position de retrait:

„K“ non programmé: retrait au „point initial“

„K“ programmé: retrait à la position „K“

Trou isolé sans description de contour:

programmer alternativement „X ou Z”.

Trou avec description de contour: ne

pas programmer „X, Z”.

Modèle de trous: „NS+ indique le

contour du trou (et non la définition du
modèle).
