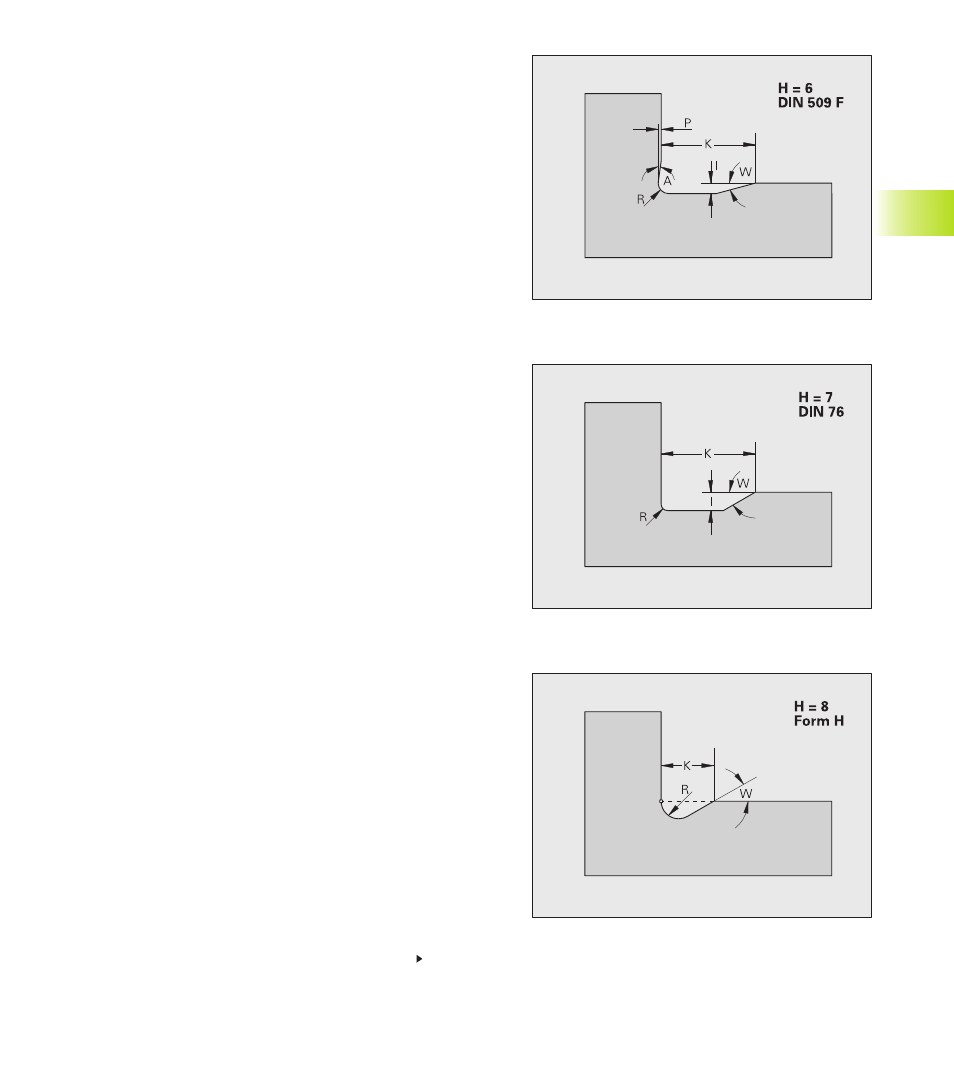

Dégagement DIN 509 F (H=6)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K:
Largeur du dégagement
R:
Rayon du dégagement (aux deux angles du dégagement)
P:
Profondeur transversale
W:
Angle du dégagement
A:
Angle transversal
Les paramètres que vous n'indiquez pas sont calculés par la CNC
PILOT en fonction du diamètre (cf. „
11.1.3 Paramètres pour
dégagements DIN 509 F“).
Dégagement DIN 76 (H=7)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K:
Largeur du dégagement
R:
Rayon du dégagement (aux deux angles
du dégagement - par défaut: R=0,6*I
W:
Angle du dégagement – par défaut: 30°
Dégagement de forme H (H=8)
Paramètres
K:
Largeur du dégagement
R:
Rayon du dégagement
W:
Angle de plongée
Suite: cf. page suivante
