Parallèle au contour avec outil neutre G835
G835 ébauche la zone de contour définie par „NS, NE“ de manière
parallèle au contour et bidirectionnelle. La CNC PILOT reconnaît s'il
s'agit d'une opération d'usinage externe ou interne à l'aide de la
définition de l'outil.
Le cas échéant, la surface d'usinage est subdivisée en plusieurs
zones (par ex. en cas de dépressions sur le contour).
La forme de programmation la plus simple consiste à indiquer NS,
NE et P.
Paramètres
NS:
Début - n° séquence (début de la section de contour)
NE: Fin - n° séquence (fin de la section de contour)
P: Plongée maximale
I: Surépaisseur en X (cote de diamètre) – par défaut: 0
K: Surépaisseur en Z – par défaut: 0
X: Limitation de coupe dans le sens X (cote de diamètre) – par
défaut: pas de limitation de coupe
Z: Limitation de coupe dans le sens Z – par défaut: pas de
limitation de coupe
A: Angle d'approche (référence: axe Z) – par défaut: 0°/180°
(parallèlement à l'axe Z)
W: Angle de sortie (référence: axe Z) – par défaut: 90°/270°
(orthogonalement à l'axe Z)
Q: Type de dégagement en fin de cycle – par défaut: 0
■ Q=0: retour au point initial (G810: sens X puis sens Z)
■ Q=1: positionne l'outil devant le contour fini
■ Q=2: relève l'outil à la distance de sécurité et arrête
V: Définition début/fin – par défaut: 0
Un chanfrein/arrondi sera usiné:
■ V=0: au début et à la fin
■ V=1: au début
■ V=2: à la fin
■ V=3: pas d'usinage
■ V=4: usinage chanfrein/arrondi – pas l'élément de base
(condition: section de contour avec un élément)
D: Occultation d'éléments (agit sur l'usinage de dégagements,
de tournages libres: cf. tableau) – par défaut: 0
D G22 G23 G23 G25 G25 G25
= H0 H1 H4 H5/6 H7..9
0 • • • • • •
1 • • • – – –
2 • • – • • •
3 • • – – – –
4 • • – • • –
„•“: occultation d'éléments
Limitation de coupe: La position de
l'outil avant l'appel de cycle est
déterminante pour l'exécution d'une
limitation de coupe. La CNC PILOT
enlève la matière du côté de la limitation
de coupe où se trouve l'outil avant
l'appel du cycle.
La correction du rayon de la dent sera
exécutée
Surépaisseur G57: „agrandit“ le contour
(y compris un contour interne)
Surépaisseur G58:
■ >0: „agrandit“ le contour
■ <0: n'est pas calculée
Surépaisseurs G57/G58 sont effacées
après la fin du cycle

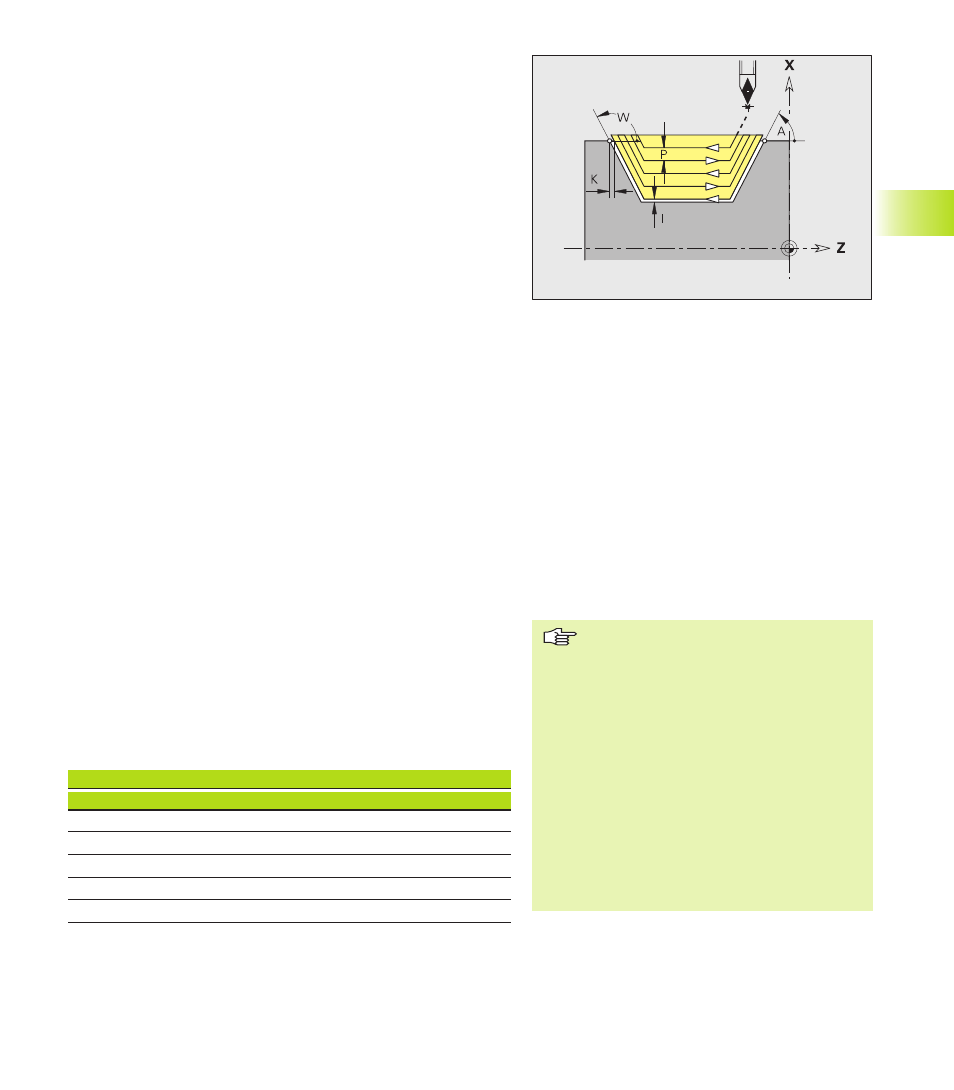

Déroulement du cycle
1 calcule les zones d'enlèvement de copeaux et la
répartition des passes (passe)
2 plonge à partir du point initial pour la première
passe en tenant compte de la distance de
sécurité
3 exécute la passe d'ébauche
4 plonge pour la passe suivante et exécute la passe
d'ébauche dans le sens inverse
5 répète 3...4 jusqu'à ce que la zone d'enlèvement
de copeaux soit usinée
6 répète le cas échéant 2...5 jusqu'à ce que toutes
les zones d'enlèvement de copeaux soit usinées
7 effectue un dégagement tel que programmé dans
„Q“
