CNC PILOT 4290 HEIDENHAIN 201

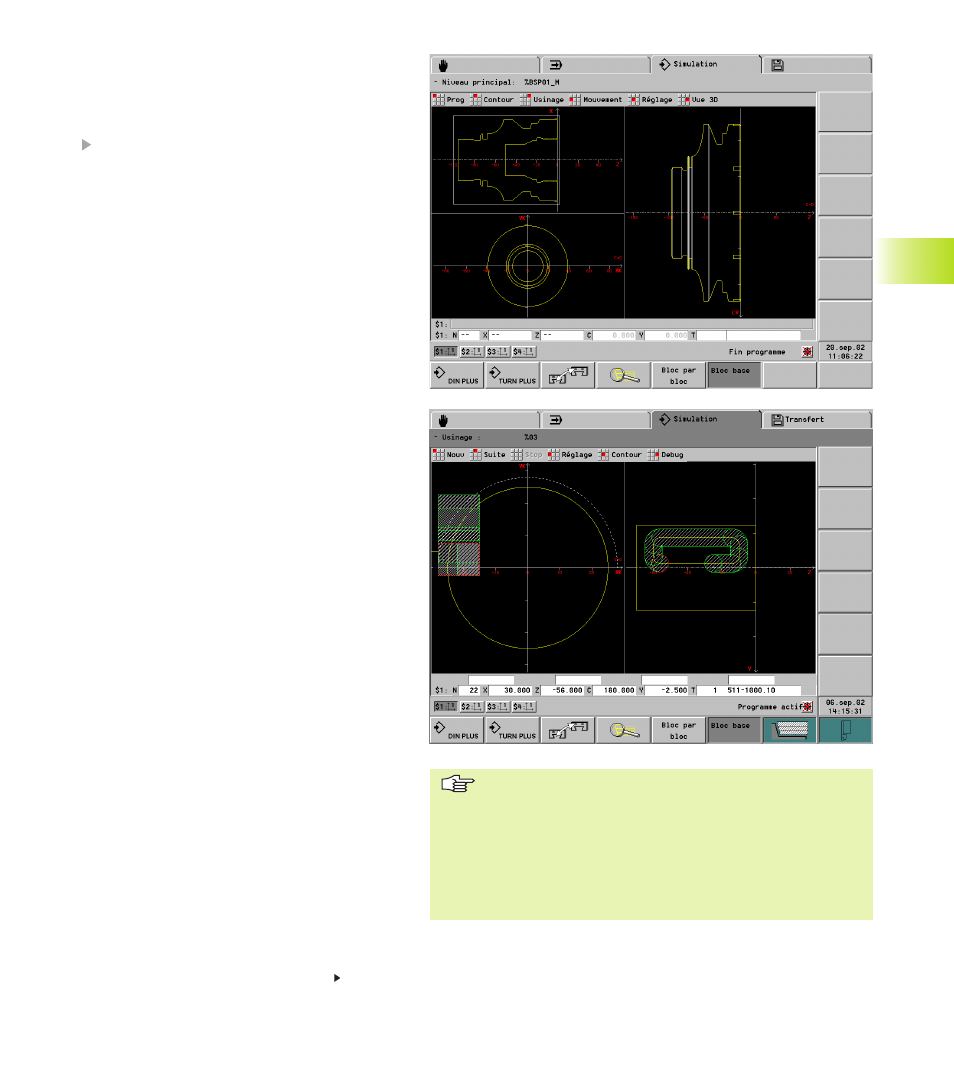

5.2 Menu principal
Groupe de menus „Prog“ (selection de
programme):
■ Charger
Sélectionner le programme CN et valider OK
■ de DIN PLUS – récupère le programme CN
sélectionné dans DIN PLUS
■ Sous-menus pour appeler la:
■ simulation du contour: „Contour“
■ simulation de l'usinage: „Usinage“
■ simulation du déplacement: „Mouvement“
■ représentation 3D: „Vue 3D“
Groupe de menus „Réglage“:
Les réglages que vous effectuez sont valables pour
la simulation du contour, de l'usinage et du
déplacement.
■ „Fenêtre de réglage“ (boîte de dialogue
Sélection fenêtre)
En fonction de l'usinage à contrôler, sélectionnez la
combinaison de fenêtres.
Fenêtre face frontale
La représentation du contour et du déplacement
est réalisée dans le plan XY en tenant compte de la
position de la broche. La position 0° de la broche est
située sur l'axe X positif (désignation: „XK“).
Fenêtre du pourtour
Les représentations du contour et du déplacement
sont orientées sur la position sur le „développé du
pourtour“ (désignation: CY) et sur les coordonnées
Z.
La représentation des contours sur l'axe C
correspond au contour sur la surface de la pièce.
Dans la fenêtre graphique de l'éditeur DIN PLUS,
les contours du pourtour sont dessinés en „fond du
fraisage“ et sont donc plus courtes que l'arc de
cercle sur la surface de la pièce.
Fenêtre „vue latérale (YZ)“
La représentation du contour et du déplacement a
lieu dans le plan YZ. Seules les coordonnées Y et Z –
et non pas la position broche – sont prises en
compte.
Représentation de la course dans les fenêtres
auxiliaires
Les fenêtres de face frontale et du pourtour ainsi
que la vue latérale sont des fenêtres auxiliaires. Les
déplacements ne sont dessinés que lorsque l'axe C
a été activé ou que G17 ou G19 (pour l'axe Y) ont été
exécutées.
G18 ou la désactivation de l'axe C stoppent la
création des déplacements dans les fenêtres
auxiliaires.
5.2 Menu pr
incipal
Suite: cf. page suivante
■ A la suite de modifications du programme dans
l'éditeur DIN PLUS, il vous suffit d'appuyer sur
„Nouv(eau)“ pour simuler le programme CN modifié.
■ Fenêtre face frontale et fenêtre du pourtour
fonctionnent avec position broche „fixe“. Lorsque le tour
tourne la pièce, la simulation fait bouger l'outil.
■ La „fenêtre du pourtour“ et la „vue latérale (YZ)“ sont
représentées alternativement.
