5 Simulation graphique 206
5.4 Simulation de l'usinage
■ „... – Temps“: cf. „ 5.9 Calcul de temps“
■ „... – Zone de protection – ...“
– „Arrêt contrôle“:Les zones de protections/
commutateurs de fin de course de logiciel ne
sont pas surveillés
– „Contrôle avec avertissement“: La CNC PILOT
enregistre les violations des zones de protection
ou des commutateurs de fin de course et les
traite comme des avertissements. Le programme
CN sera simulé jusqu'à la fin du programme.
– „Contrôle avec (message d')erreur“: Une
violation de la zone de protection ou du
commutateur de fin de course provoque
l'apparition immédiate d'un message d'erreur et
l'arrêt de la simulation.
Groupe de menus „Contour – ...“:
■ „... – Adaptation du contour“
Actualise le contour en fonction de l'état
d'usinage simulé. Pour cela, la CNC PILOT part de
la pièce brute et tient compte de toutes les
passes déjà effectuées.
■ „... – Mesure“: cf. „ 5.3.2 Mesure“
■ Sous-menu „Vue 3D“: cf. „ 5.7 Vue 3D“
■ „... – Enregistrer contours“
Enregistre le contour comme PIECE BRUTE en
fonction de l'état d'usinage simulé et également
la pièce brute programmée.

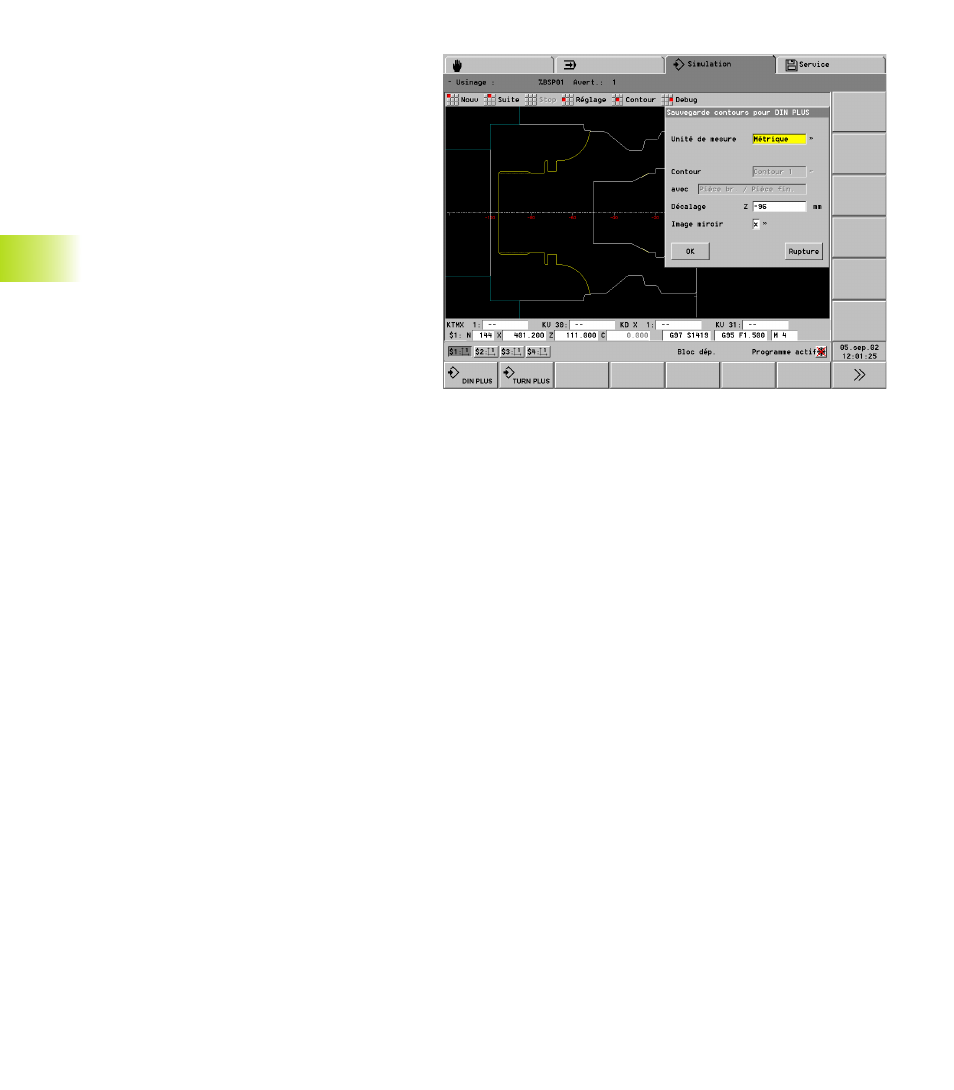

Réglages dans la boîte de dialogue „Sauvegarder
contours pour programme CN“:
■ Unité de mesure: Définition du contour en
système métrique ou en pouces
■ Contour: Sélection du contour (s'il existe
plusieurs contours)
■ Décalage: Valeur pour le décalage du point zéro
pièce
■ Inversion: Les contours seront/ne seront pas
inversés en image miroir
Groupe de menus „Debug“
Si vous utilisez des variables pour l'usinage de la
pièce, vous pouvez afficher et modifier les variables
avec les „fonctions Debug“ (cf. „
5.8 Contrôle du
déroulement du programme CN“).
