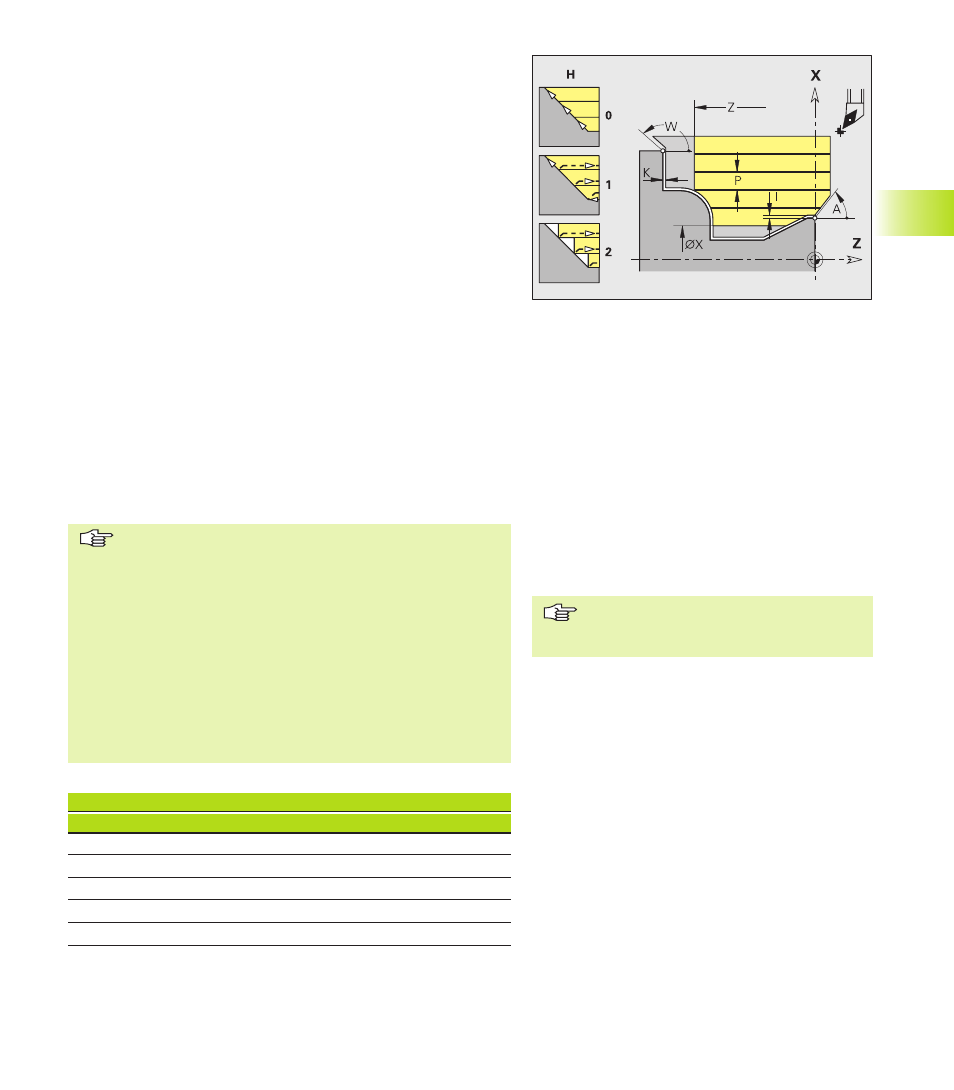

CNC PILOT 4290 HEIDENHAIN 123
4.7 Cy
cles de t
our
nag
e
Avec les cycles 4 axes, faites attention
aux outils identiques (type d'outil, rayon
de la dent, angle de la dent, etc.).
D G22 G23 G23 G25 G25 G25
= H0 H1 H4 H5/6 H7..9
0 • • • • • •
1 • • • – – –
2 • • – • • •
3 • • – – – –
4 • • – • • –
„•“: occultation d'éléments
A: Angle d'approche (référence: axe Z) – par défaut: 0°/180°
(parallèlement à l'axe Z)
W: Angle de sortie (référence: axe Z) – par défaut: 90°/270°
(orthogonalement à l'axe Z)
Q: Type de dégagement en fin de cycle – par défaut: 0
■ Q=0: retour au point initial (sens X puis Z)
■ Q=1: positionne l'outil devant le contour fini
■ Q=2: relève l'outil à la distance de sécurité et arrête
V: Définition début/fin – par défaut: 0
Un chanfrein/arrondi sera usiné:
■ V=0: au début et à la fin
■ V=1: au début
■ V=2: à la fin
■ V=3: pas d'usinage
■ V=4: usinage chanfrein/arrondi – pas l'élément de base
(condition: section de contour avec un élément)
D: Occultation d'éléments (agit sur l'usinage de dégagements,
de tournages libres: cf. tableau) – par défaut: 0
B: Avance chariots pour usinage 4 axes
■ B=0: les deux chariots travaillent sur le même diamètre –
avec avance double
■ B<>0: distance par rapport au chariot „de tête“ (l'avance).
Les chariots travaillent avec la même avance et sur des
diamètres différents.
■ B<0: chariot dont le numéro est le plus élevé est en tête
■ B>0: chariot dont le numéro est le moins élevé est en tête
Limitation de coupe: La position de l'outil avant l'appel
de cycle est déterminante pour l'exécution d'une
limitation de coupe. La CNC PILOT enlève la matière du
côté de la limitation de coupe où se trouve l'outil avant
l'appel du cycle.
La correction du rayon de la dent sera exécutée
Surépaisseur G57: „agrandit“ le contour (y compris un
contour interne)
Surépaisseur G58:
■ >0: „agrandit“ le contour
■ <0: n'est pas calculée
Surépaisseurs G57/G58 sont effacées après la fin du
cycle
Utilisation en tant que cycle 4 axes
■ Usinage sur le „même diamètre“; les deux
chariots démarrent simultanément.
■ Usinage sur „diamètres différents“; Le chariot
„guidé“ démarre lorsque le chariot de tête a
atteint l'„avance B“. Cette synchronisation a lieu à
chaque passe.
Chaque chariot plonge en fonction de la
profondeur de passe calculée.
Si le nombre de passes n'est pas le même, le
„chariot de tête“ exécute la dernière passe.
Avec „vitesse de coupe constante“, la vitesse de
coupe est celle du chariot de tête. Lors de la
course de retrait, l'outil de tête attend l'outil
suivant.
