Pour les modèles qui comportent des
rainures circulaires, le „centre de
courbure“ est additionné à la position du
modèle (cf. „
4.5.8 Modèle circulaire avec
rainures circulaires“).
Si vous ne programmez pas le „point fi-
nal“, les trous/figures seront alors
disposés régulièrement sur le pourtour.
6.6 Contours avec l'axe C
L: Longueur totale du modèle
Li: Distance entre les figures (distance modèle)
β
: Angle axe longitudinal du modèle (référence: axe Z)
W: Angle final
Wi: Distance entre les figures en tant qu'angle (distance
modèle)
Définition du perçage/de la figure

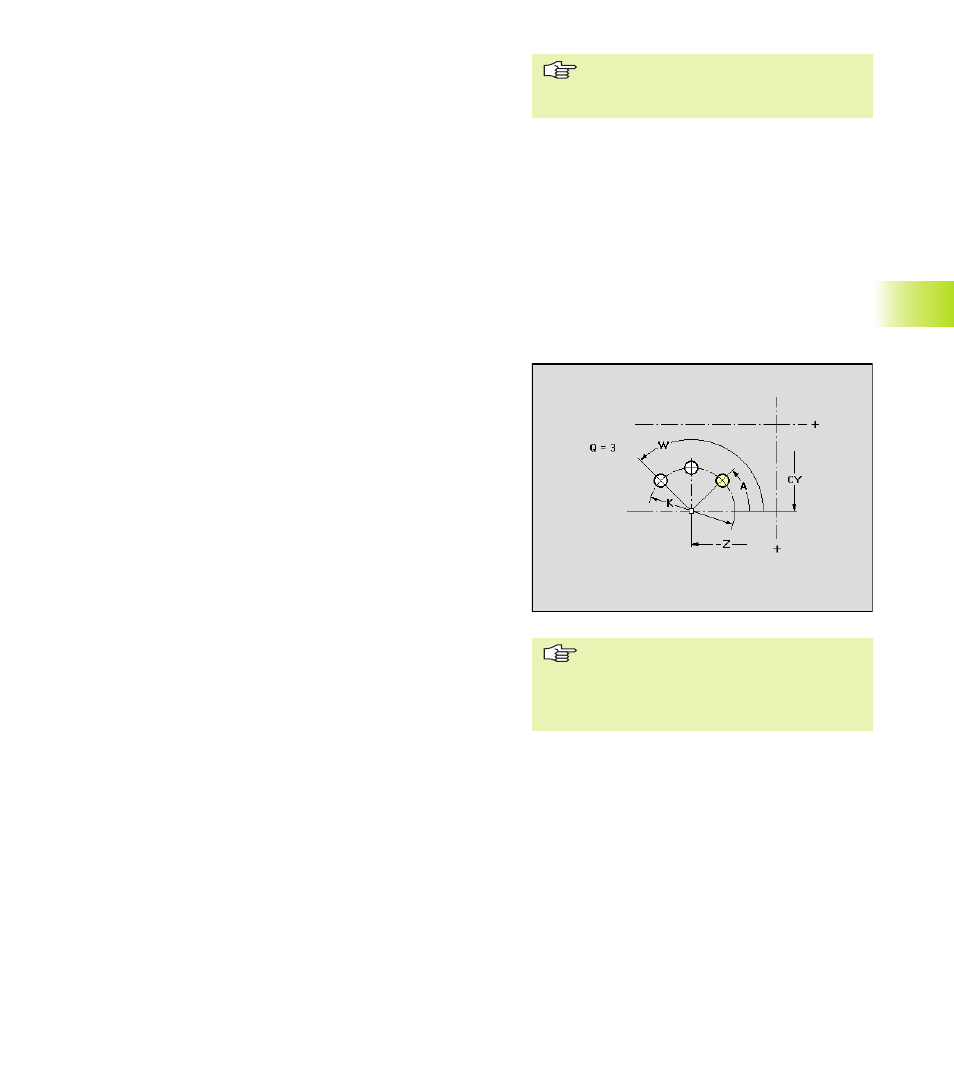

Modèle de trous circulaire, modèle circulaire de
figures
Paramètres
Z:
Centre du modèle
CY: Centre du modèle – angle comme „cote de segment”
C: Centre du modèle – angle
Q: Nombre de figures - par défaut: 1
Orientation:
■ Sens horaire
■ Sens anti-horaire
R: Rayon du modèle
K: Diamètre cercle de trous
A, W: Angle initial, angle final – Position de la première/dernière
figure (référence: axe Z) – Cas particuliers:
■ Sans A ni W: répartition sur tout le cercle, commençant à
0°
■ Sans W: répartition sur tout le cercle
Wi: Angle séparant deux figures (signe sans signification)
Pour les figures (hors cercle), lors de la définition de la figure, vous
définissez la „position des figures“:
■ position normale (H=0): la figure en sortie pivote en
fonction du centre du modèle (rotation autour du centre du
modèle)
■ position d'origine (H=1): la position de la figure en sortie
est conservée (translation)
Définition de perçage/de figure
